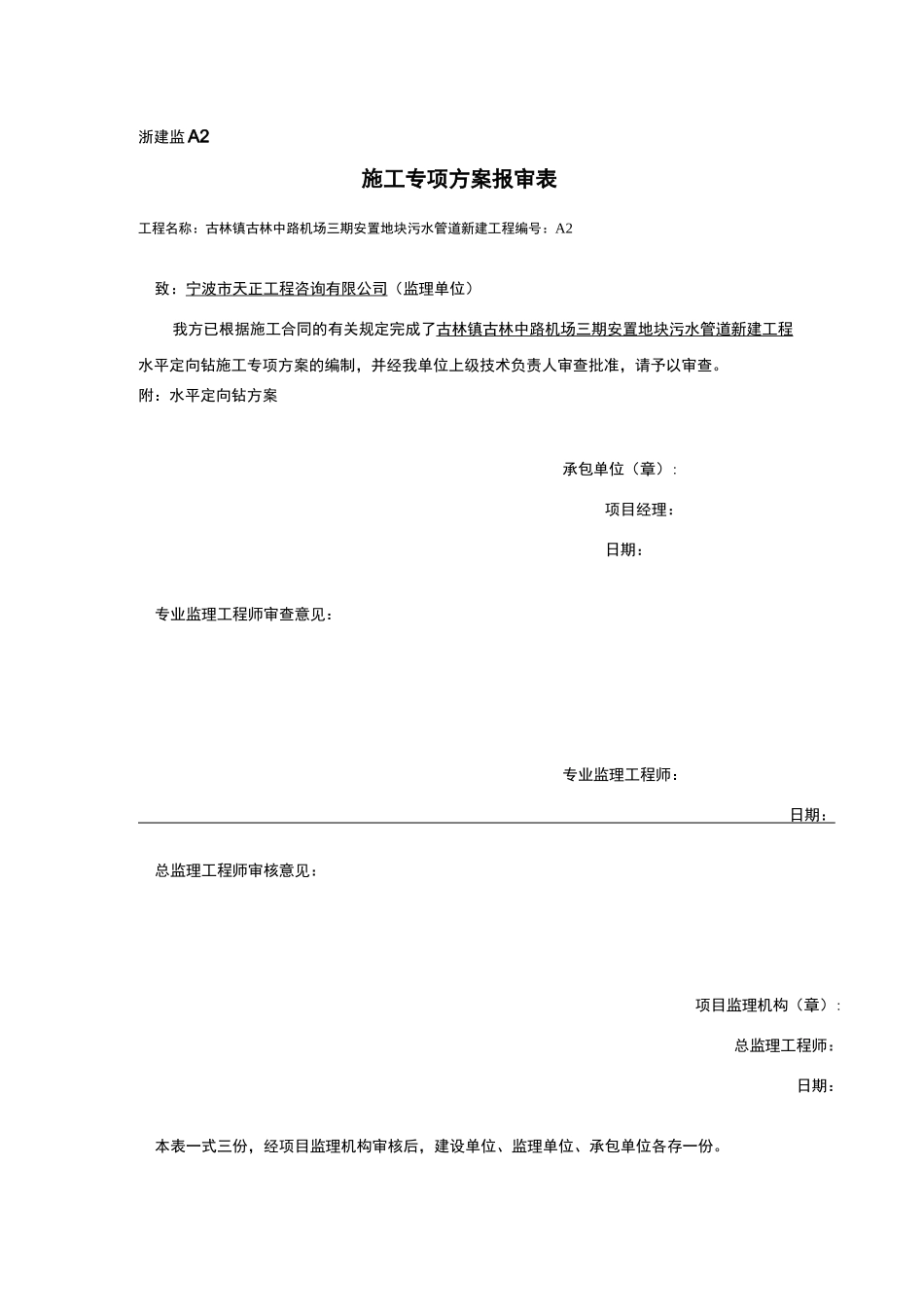

浙建监 A2施工专项方案报审表工程名称：古林镇古林中路机场三期安置地块污水管道新建工程编号：A2致：宁波市天正工程咨询有限公司（监理单位）我方已根据施工合同的有关规定完成了古林镇古林中路机场三期安置地块污水管道新建工程水平定向钻施工专项方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：水平定向钻方案承包单位（章）:项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构（章）:总监理工程师：日期：本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。古林镇古林中路机场三期安置地块污水管道新建工程水平定向钻专项施工方案编制人：审核人：批准人：宁波廉宏市政园林建有限公司2015 年 12 月一、准备工作二、定向钻进施工技术要求三、导向孔钻进四、注浆五、回扩孔六、管线焊接与敷设七、标高保证措施八、闭水试验和回填一、准备工作不开槽管道施工的关键是做好导向孔曲线的设计和地质勘察，导向孔的设计和施工受许多因素的制约，其中最主要的是施工现场的地上和地下条件，地上条件包括地形，地貌以及周围建筑物、道路、河流等：地下情况包括原有地下管线、地下水和地质结构等。经过前期的施工准备工作，对镇东路沿线的地下管线、地下水、地质情况及现场施工场地的施工条件已基本掌握。现场勘察内容包括：原有地下管线及设施的直径和埋深，原有电缆线路的走向等情况，并在地面作好标记，穿越地层的土质类型、含水量、透水性。为了使施工过程中尽量不给交通安全、城市环境及周围群众正常生活带来影响，在不影响正常施工的前提下在施工现场周围（即出、入口和泥浆池周围）用挡板加以保护和隔离。二、定向钻进施工技术要求1、导向孔导向孔钻进一般采用小直径全面钻头，进行全孔底破碎钻进。在钻头底唇面上或钻具上，安装有专门的控制钻进方向的机构。在钻具内或紧接其后部位，安装有测量探头。钻进过程中，探头连续或是间隔叶测量钻孔位置参数，并通过无线或有线方式实时地将测量数据发送到地表接收器。操作者根据这些数据及其处理这些数据得到的图表，采取适当的技术措施调整孔内控制钻进方向的机构，从而人工控制钻孔的轨迹，达到设计要求。2、回扩导向孔完成后，必须将钻孔扩大至适合生产管铺设的直径。一般，在钻机对面的出口坑将回扩钻头连接于钻杆上，再回拉进行回扩，在其后不断地加接钻杆根据导向孔与适合生产管铺设孔的直径大小...
