照明安装施工方案

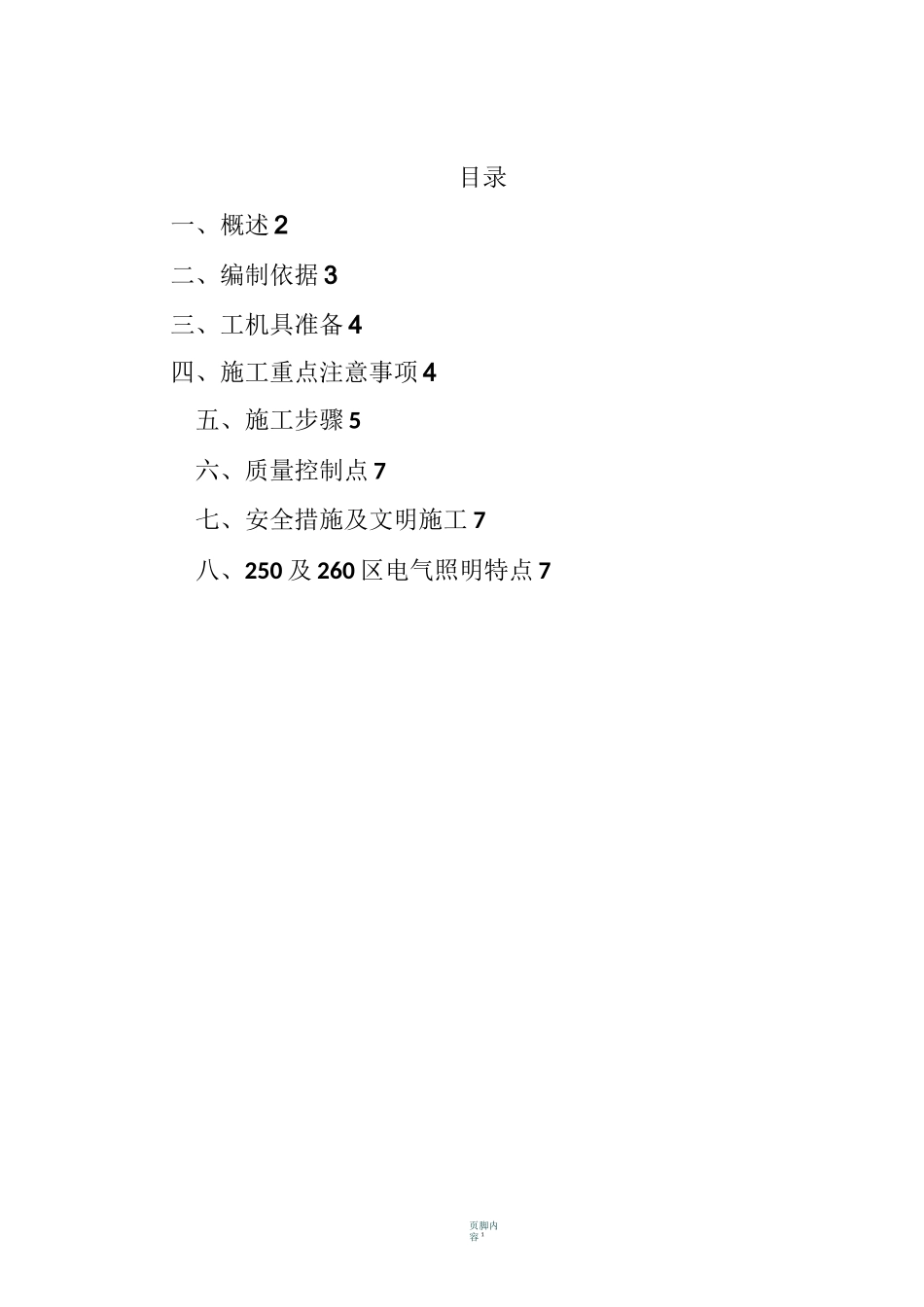

页脚内容 1目录一、概述 2二、编制依据 3三、工机具准备 4四、施工重点注意事项 4五、施工步骤 5六、质量控制点 7七、安全措施及文明施工 7八、250 及 260 区电气照明特点 7页眉内容页脚内容页眉内容页脚内容页眉内容页脚内容|28|550|照明配电箱|台|1序号区号材料名称单位数量备注29550各类灯具套730镀锌钢管米8031导线米18032570照明配电箱台133各类灯具套334镀锌钢管米3035导线米6036600a照明配电箱台137各类灯具套538镀锌钢管米3039导线米7040600b照明配电箱台141各类灯具套342镀锌钢管米3543导线米9044750照明配电箱台245各类灯具套5146镀锌钢管米50047导线米100048850各类灯具套549镀锌钢管米7050导线米15051900各类灯具套4452镀锌钢管米7053电缆米120054绝缘导线米650二、编制依据1、天辰化学工业工程公司提供的电气施工图纸 7-JI-0000-0001.1-02、电气装置安装工程电气照明施工及验收规范 GB50259-963、建筑电气安装工程质量检验评定标准 GBJ303-884、工业安装工程质量检验评定统一标准 GB50252—945、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257－96页眉内容页脚内容页眉内容页脚内容 65.灯具安装：在支架安装完毕后，只须用带平垫片及弹簧垫片的镀锌螺栓将灯具固定于支架上即可，值得注意的是：由于 250 区及 260 区主厂房灯具安装高度为 6 米，而地面本身存在高度偏差，而屋顶轻型钢结构的标高也各不相同，此时取其中一个灯具所在的顶棚结构高度为基准点，在土建专业图纸上读出其标高，再确定该点的灯具安装位置，接着用水管在纵向位置上确定其它灯具的安装位置，并计算出其支架的长度，完成在纵向上各个灯具支架长度的测量。其它灯具的支架长度对应已测量出灯具支架即可。其它区域，可以用钢平台或地面为参照物，确保灯具安装高度一致，保证安装后灯具整齐、美观。6.穿线及接线，本项目中，用红色线表示相线，以淡兰色线表示零线，黄绿双色线表示接地线，由于各灯具之间的保护管长度并不长，可直接将电线或电缆穿过保护管，或用先穿钢线再拉电线的办法。在电线或电缆的分支处采用绞接方式连接，在电线或电缆对接处采用压线帽将电缆或电线连接起来。对于螺口式灯具,相线应接在中心触点的端子上,零线应接在螺纹的端子上。对于单相两孔插座,面对插座的右孔或上孔与相线相接,左孔或下孔与零线相接;单相三孔插座,面对插座的右孔与相线相接,左孔与零线相接，上孔与地线相接；在有开关的地方，相...
