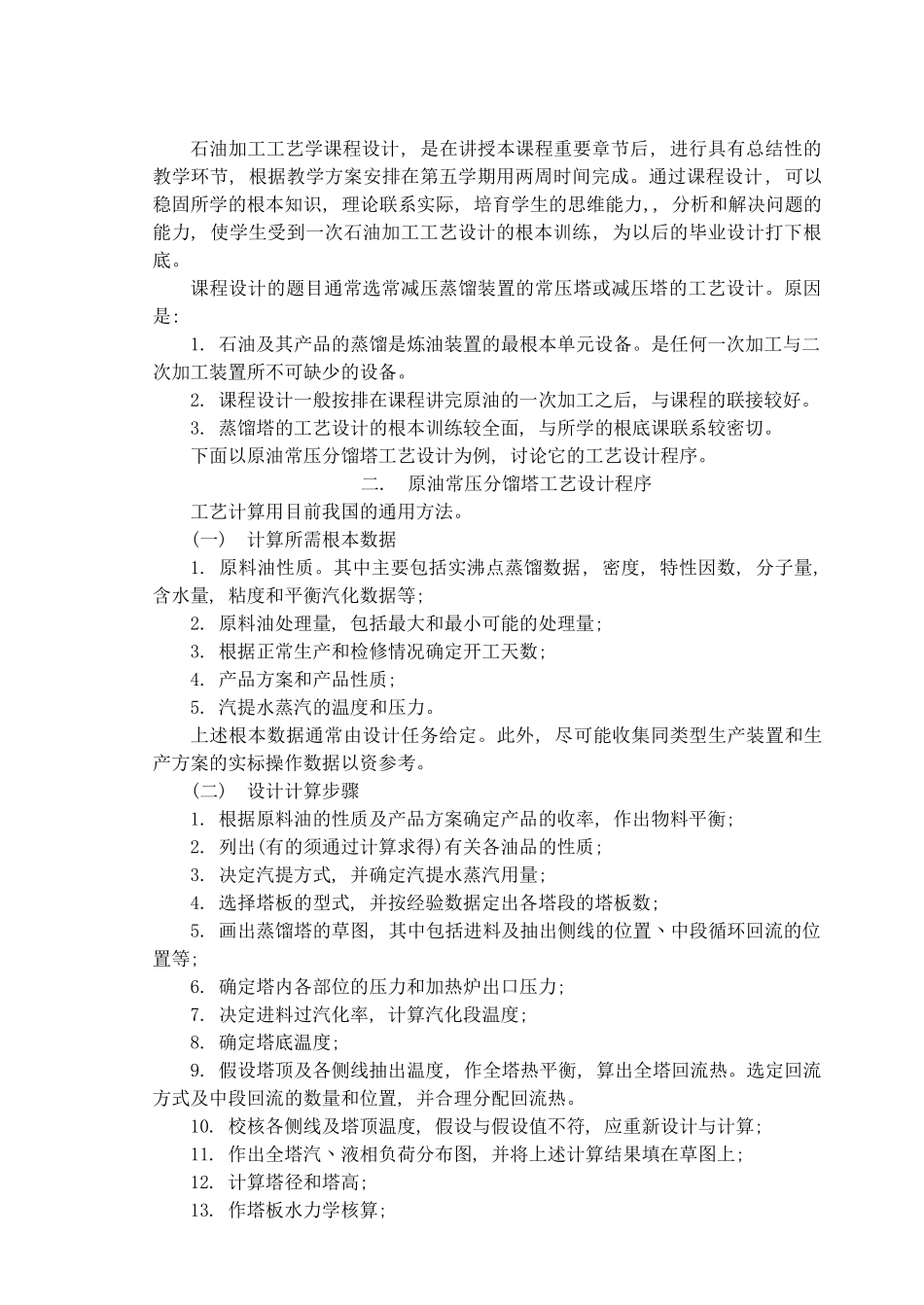

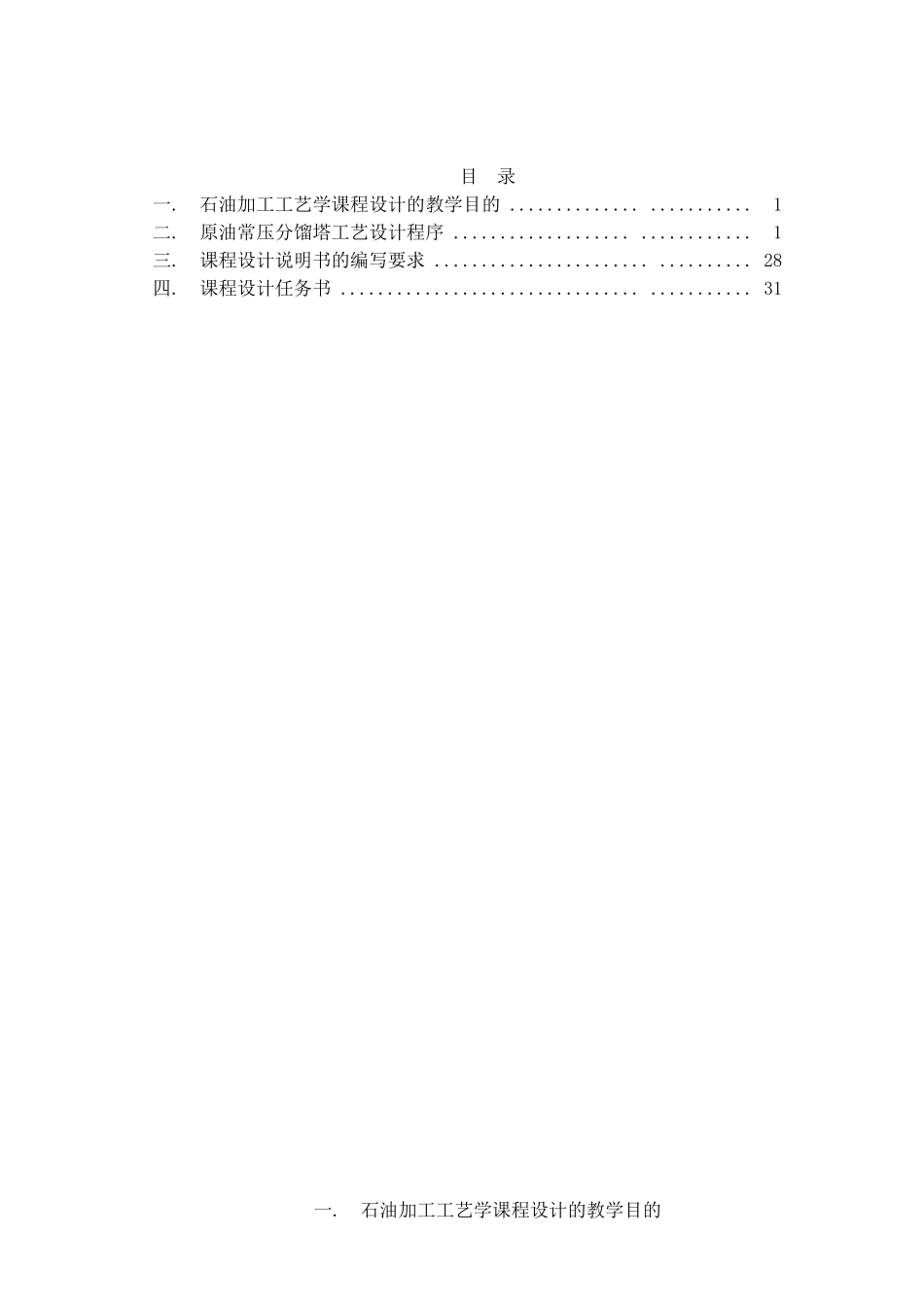

石油加工工艺学课程设计指导书丶任务书广东石油化工高等专科学校石油化工系石油化工教研室2024 年 11 月目 录一. 石油加工工艺学课程设计的教学目的 .............. ........... 1二. 原油常压分馏塔工艺设计程序 ................... ............ 1三. 课程设计说明书的编写要求 ....................... .......... 28 四. 课程设计任务书 ................................ ........... 31一. 石油加工工艺学课程设计的教学目的石油加工工艺学课程设计, 是在讲授本课程重要章节后, 进行具有总结性的教学环节, 根据教学方案安排在第五学期用两周时间完成。通过课程设计, 可以稳固所学的根本知识, 理论联系实际, 培育学生的思维能力,, 分析和解决问题的能力, 使学生受到一次石油加工工艺设计的根本训练, 为以后的毕业设计打下根底。课程设计的题目通常选常减压蒸馏装置的常压塔或减压塔的工艺设计。原因是:1. 石油及其产品的蒸馏是炼油装置的最根本单元设备。是任何一次加工与二次加工装置所不可缺少的设备。2. 课程设计一般按排在课程讲完原油的一次加工之后, 与课程的联接较好。3. 蒸馏塔的工艺设计的根本训练较全面, 与所学的根底课联系较密切。下面以原油常压分馏塔工艺设计为例, 讨论它的工艺设计程序。二. 原油常压分馏塔工艺设计程序工艺计算用目前我国的通用方法。(一) 计算所需根本数据1. 原料油性质。其中主要包括实沸点蒸馏数据, 密度, 特性因数, 分子量, 含水量, 粘度和平衡汽化数据等;2. 原料油处理量, 包括最大和最小可能的处理量;3. 根据正常生产和检修情况确定开工天数;4. 产品方案和产品性质;5. 汽提水蒸汽的温度和压力。上述根本数据通常由设计任务给定。此外, 尽可能收集同类型生产装置和生产方案的实标操作数据以资参考。(二) 设计计算步骤1. 根据原料油的性质及产品方案确定产品的收率, 作出物料平衡;2. 列出(有的须通过计算求得)有关各油品的性质;3. 决定汽提方式, 并确定汽提水蒸汽用量;4. 选择塔板的型式, 并按经验数据定出各塔段的塔板数;5. 画出蒸馏塔的草图, 其中包括进料及抽出侧线的位置丶中段循环回流的位置等;6. 确定塔内各部位的压力和加热炉出口压力;7. 决定进料过汽化率, 计算汽化段温度;8. 确定塔底温度;9. 假设塔顶及各侧线抽出温度, 作全塔热平衡, 算出全塔回流热。选定回流方式及中段回流的数量和位置, 并合理分配回流热。10. 校...
