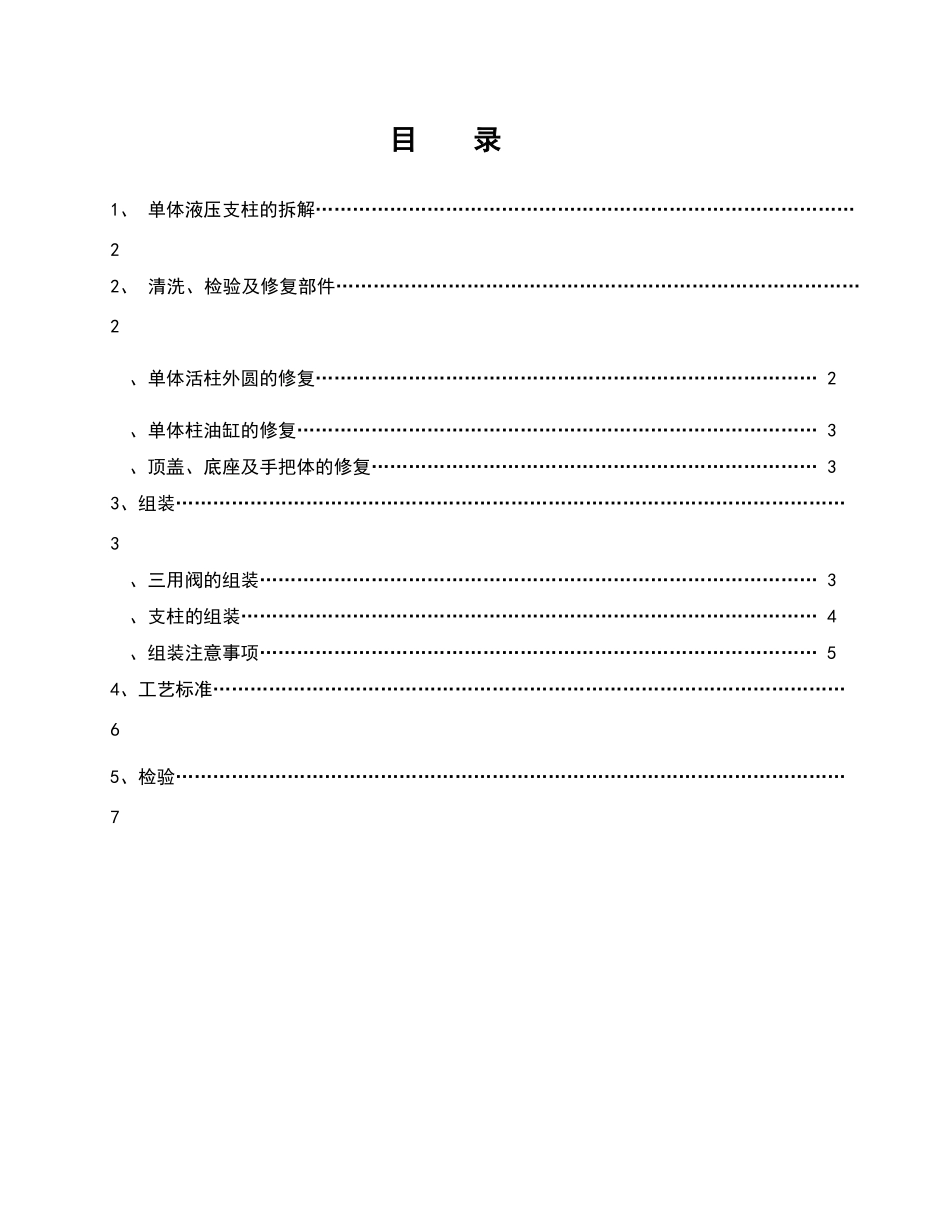

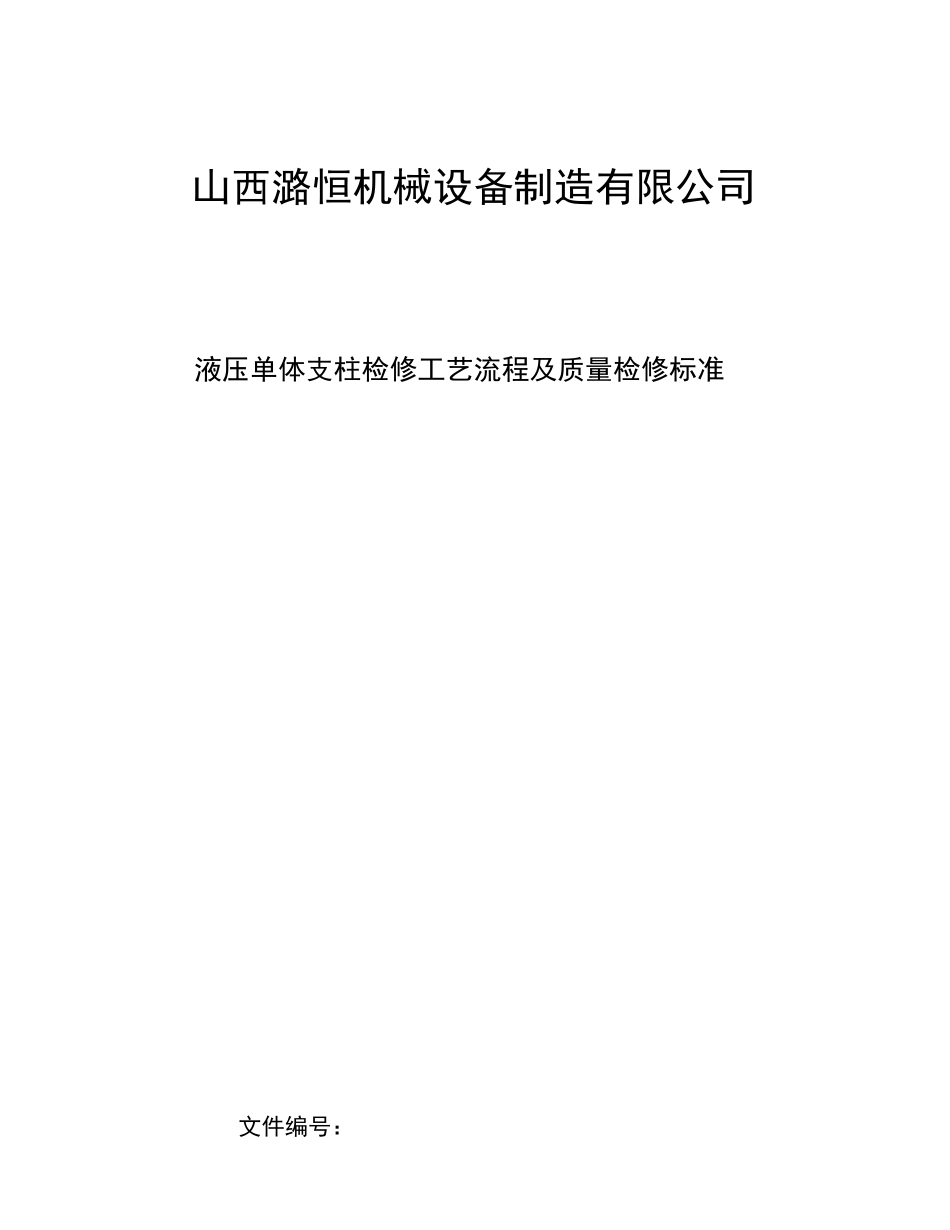

山西潞恒机械设备制造有限公司 液压单体支柱检修工艺流程及质量检修标准文件编号：编 制：审 核：批 准：分 发 号：受控状态：发布日期：2024 年 5 月 15 日 实施日期： 年 月 日 目 录1、 单体液压支柱的拆解……………………………………………………………………………22、 清洗、检验及修复部件…………………………………………………………………………2 、单体活柱外圆的修复……………………………………………………………………… 2、单体柱油缸的修复………………………………………………………………………… 3 、顶盖、底座及手把体的修复……………………………………………………………… 33、组装……………………………………………………………………………………………… 3、三用阀的组装……………………………………………………………………………… 3、支柱的组装………………………………………………………………………………… 4、组装注意事项……………………………………………………………………………… 5 4、工艺标准………………………………………………………………………………………… 65、检验……………………………………………………………………………………………… 7液压单体支护维修工艺及标准1、单体液压支柱拆缷： 、首先将其外表煤泥、煤尘冲洗洁净。 、将支柱卡在工作台上或台钳上,用冲头冲出三个弹性圆柱销，取下顶盖，用扳手拧下通气阀,放掉支柱内腔液压油 、用钳子将手把体中连接钢丝抽出,从油缸体上退出手把体；打开卸载阀从油缸中拔出活柱体。 、拆卸活柱体时用扳手拧下螺钉,取下弹簧垫圈、钢球,将手摇把装在曲柄上, 摇动手把冲下活塞取下手把体。 、通气阀的拆卸:拔下端盖，取出钢球，用一字形螺丝刀拧下丝堵,取下弹簧、阀芯和顶杆,从阀芯上拔下顶杆。 、活塞的拆卸:用手拔下过滤网、导向环，用螺丝刀取下 y 形圈和皮碗防济圈。用一字形螺丝刀拧下螺套,取出单向阀弹簧和钢球。用铜棒或竹棍轻轻敲打钢球，单向阀座连同托簧和钢球一起退出。将专用工具涨锥装在泵套内,用扳手拧动锥套,使涨圈外径增大,紧压在泵套上。冲击涨锥使泵套将活塞中的 32×密封圈剪坏,将涨锥连同泵套一起从活塞上抽出。用扳手反向拧动锥套,使涨锥自泵套上退出。 、用孔用挡圈钳取下卸载装置、孔用挡圈、孔堵。用钳子拔下卸载装置上的开口销。退出方销、凸轮和卸载环,将大...
