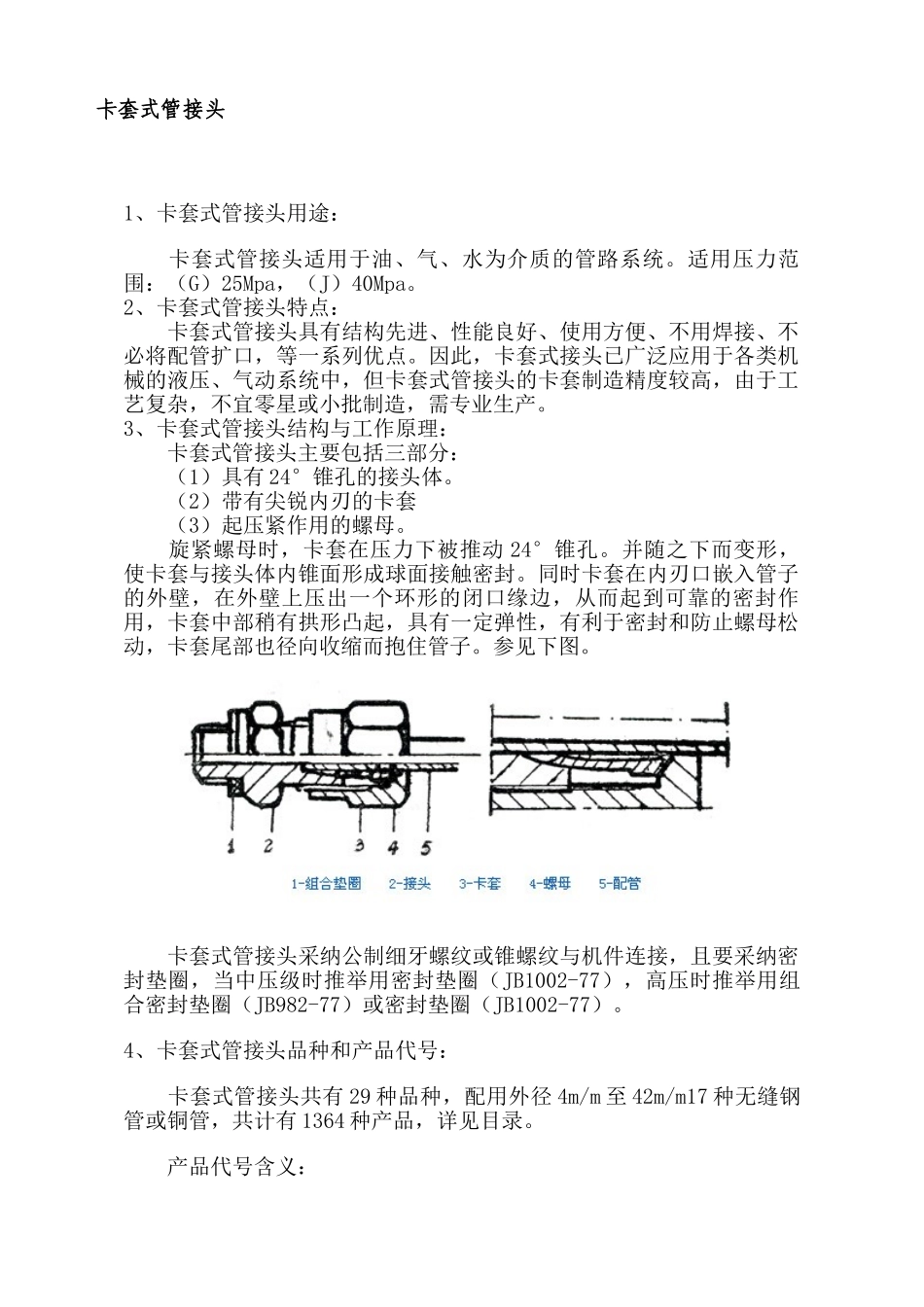

卡套式管接头1、卡套式管接头用途： 卡套式管接头适用于油、气、水为介质的管路系统
适用压力范围：（G）25Mpa，（J）40Mpa
2、卡套式管接头特点： 卡套式管接头具有结构先进、性能良好、使用方便、不用焊接、不必将配管扩口，等一系列优点
因此，卡套式接头已广泛应用于各类机械的液压、气动系统中，但卡套式管接头的卡套制造精度较高，由于工艺复杂，不宜零星或小批制造，需专业生产
3、卡套式管接头结构与工作原理： 卡套式管接头主要包括三部分： （1）具有 24°锥孔的接头体
（2）带有尖锐内刃的卡套 （3）起压紧作用的螺母
旋紧螺母时，卡套在压力下被推动 24°锥孔
并随之下而变形，使卡套与接头体内锥面形成球面接触密封
同时卡套在内刃口嵌入管子的外壁，在外壁上压出一个环形的闭口缘边，从而起到可靠的密封作用，卡套中部稍有拱形凸起，具有一定弹性，有利于密封和防止螺母松动，卡套尾部也径向收缩而抱住管子
卡套式管接头采纳公制细牙螺纹或锥螺纹与机件连接，且要采纳密封垫圈，当中压级时推举用密封垫圈（JB1002-77），高压时推举用组合密封垫圈（JB982-77）或密封垫圈（JB1002-77）
4、卡套式管接头品种和产品代号： 卡套式管接头共有 29 种品种，配用外径 4m/m 至 42m/m17 种无缝钢管或铜管，共计有 1364 种产品，详见目录
产品代号含义： 5、订货须知： （1）用户根据 GB 标准或 JB 标准或有关规格参数从目录中查到KT※-※，依照相应页码可知所需产品代号及该产品的有关技术数据
（2）按 GB 标准生产的卡套式管接头接头体材料为 35 铸钢
本厂还生产 H62 铜材料的各种卡套式管接头
其外形尺寸与 GB 标准相同，工作压力≤16Mpa，用户采纳订货时在产品代号后加注“铜”字，例KT7-9 铜，即为用 H62 铜作材料的 Do=20 的卡
