卫生间排水技术交底

卫生间排水技术交底_第1页
1/2

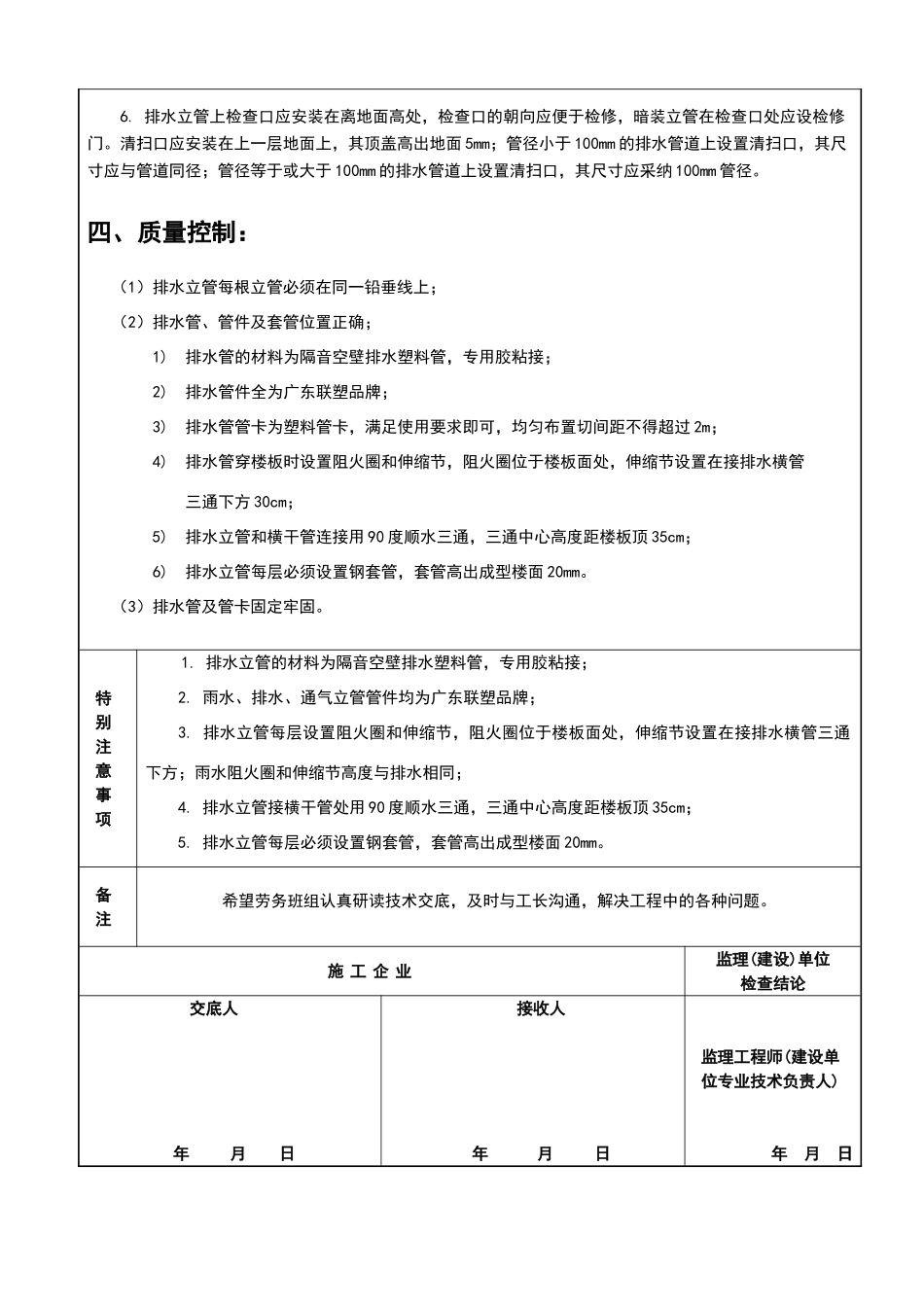

卫生间排水技术交底_第2页
2/2
施工技术交底记录陕 ZTY-0019工程名称XXX交底日期技术交底项目排水管安装工程部位卫生间交底提要卫生间排水管安装交底对象及人数XXX内 容:一、作业条件:1、 认真熟悉图纸,确定卫生间排水管的位置和大小;2、 认真核查排水预留洞位置及支架安装位置是否准确。二、施工机具:机具:手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、套丝扳等。其他:水平尺、线坠、钢卷尺、小线、毛刷、棉布等。三、施工流程:排水管管材采纳 UPVC,所用配件为广东联塑品牌,并有产品合格证。1. 熟悉图纸,按设计图认真核对各种管道的标高,位置画出草图,制作好应有尽有预埋的刚套管。套管比管外径大 2 号。2. UPVC 管预制加工。根据图纸要求并结合实际情况,按预留口位置测量尺寸,绘制加工草图。根据草图量好管道尺寸,进行断管。断口要平齐,用铣刀或刮刀除掉断口内外飞刺,外棱铣出 15°角。计算管道长度应加上卡箍连接佘量。3. 排水管支架采纳 UPVC 支架,排水管道上的吊钩固定在梁或楼板上,固定件间距:横管不得大于 2 m,立管不得大于 3 m。4. 排水管道的横管与横管,横管与立管的连接,应采纳 45°三通或 45°四通和 90°斜三通或 90°斜四通,立管与排出管端部的连接必须采纳两个 45°弯头。5. 生活污水管道的坡度设计图中注明的按设计图规定,未注明时按下表采纳:生活污水管道的标准坡度(括号内数字为排水管的公称外径)管径5075100(110)125150(160)标准坡度最小坡度6. 排水立管上检查口应安装在离地面高处,检查口的朝向应便于检修,暗装立管在检查口处应设检修门。清扫口应安装在上一层地面上,其顶盖高出地面 5mm;管径小于 100mm 的排水管道上设置清扫口,其尺寸应与管道同径;管径等于或大于 100mm 的排水管道上设置清扫口,其尺寸应采纳 100mm 管径。四、质量控制: (1)排水立管每根立管必须在同一铅垂线上; (2)排水管、管件及套管位置正确;1)排水管的材料为隔音空壁排水塑料管,专用胶粘接;2)排水管件全为广东联塑品牌;3)排水管管卡为塑料管卡,满足使用要求即可,均匀布置切间距不得超过 2m;4)排水管穿楼板时设置阻火圈和伸缩节,阻火圈位于楼板面处,伸缩节设置在接排水横管三通下方 30cm;5)排水立管和横干管连接用 90 度顺水三通,三通中心高度距楼板顶 35cm;6)排水立管每层必须设置钢套管,套管高出成型楼面 20mm。 (3)排水管及管卡固定牢固。特别注意事项1. 排水立管...
