卫生间的排风设计

卫生间的排风设计_第1页
1/7
卫生间的排风设计_第2页
2/7
卫生间的排风设计_第3页
3/7

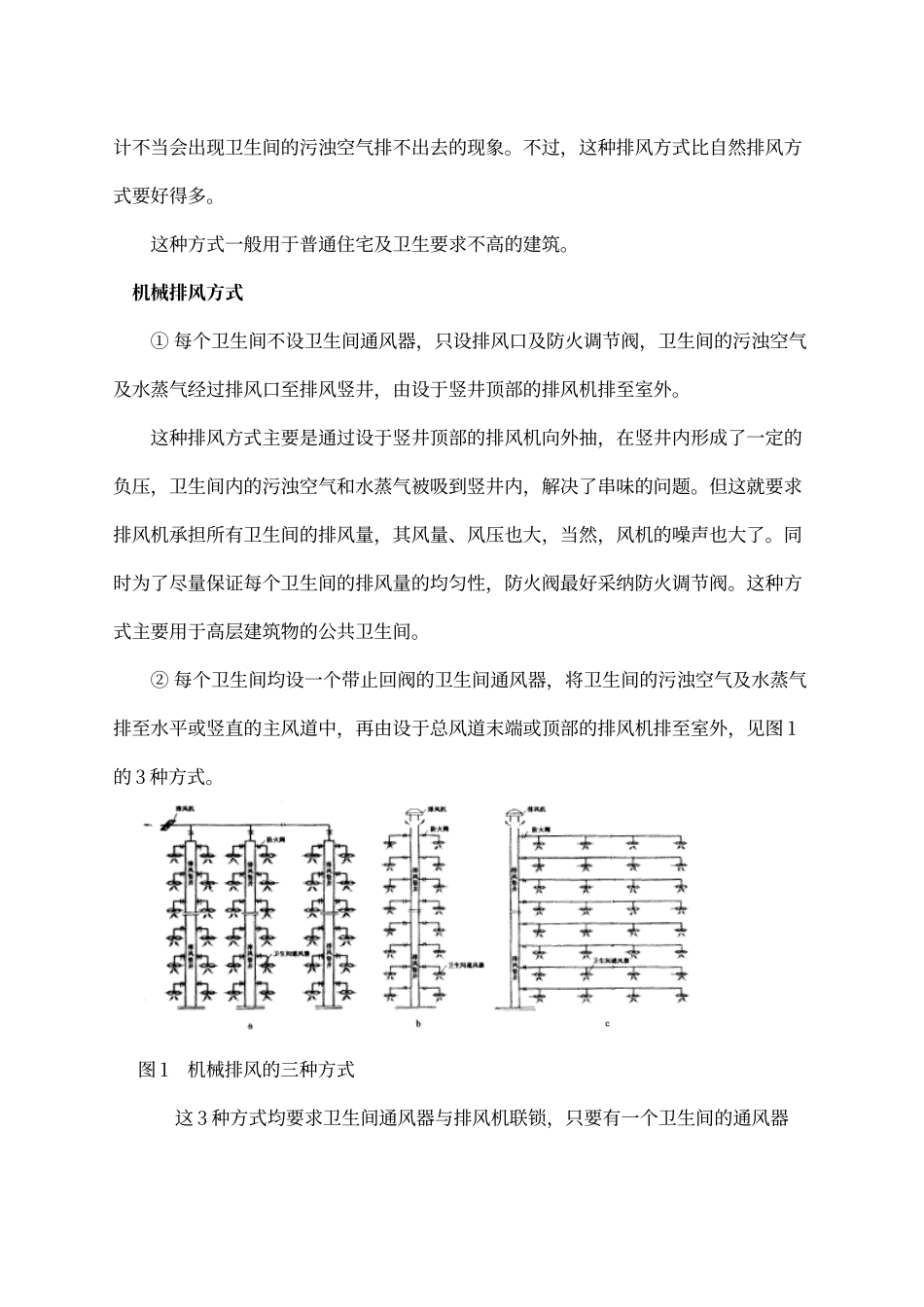

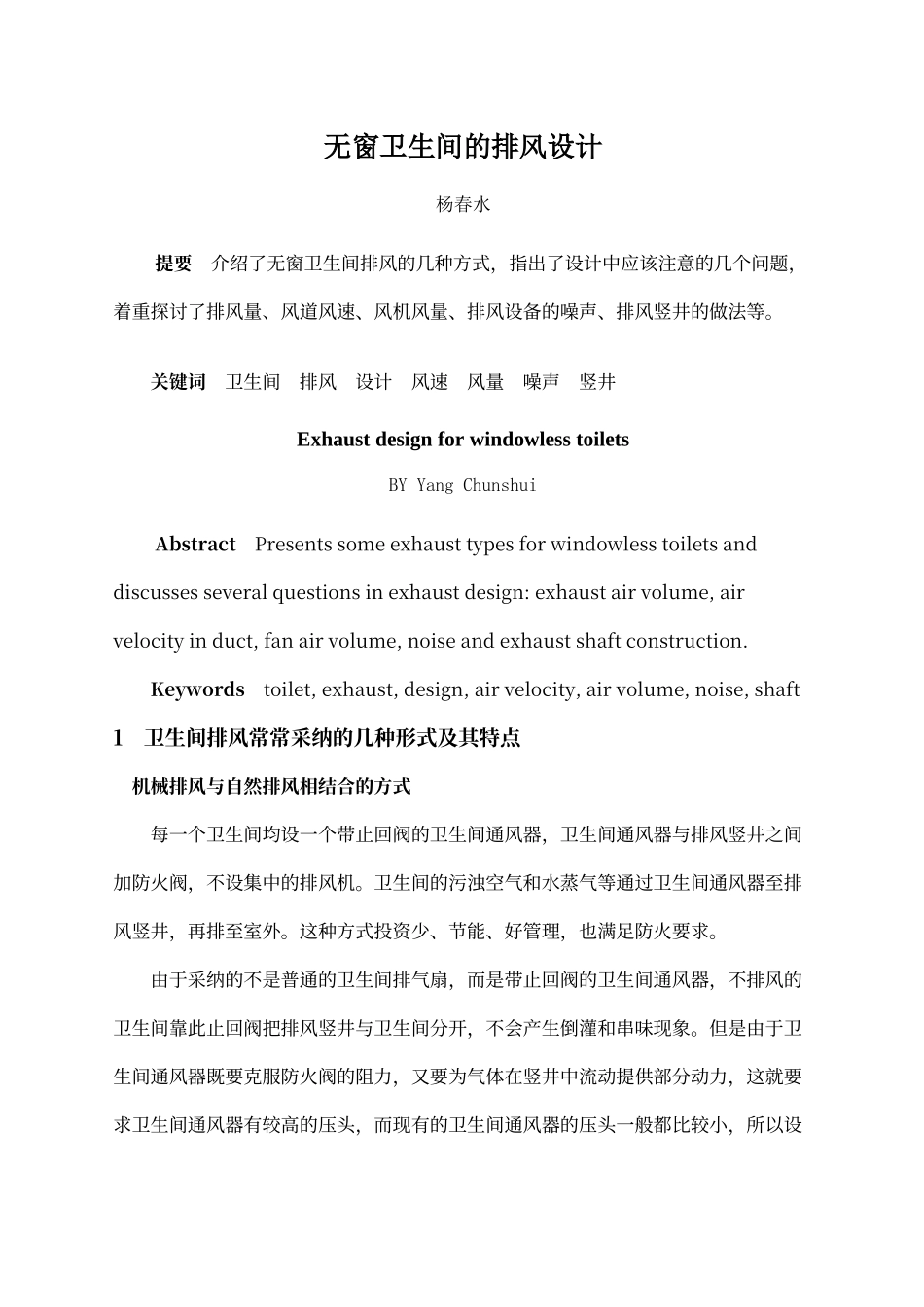

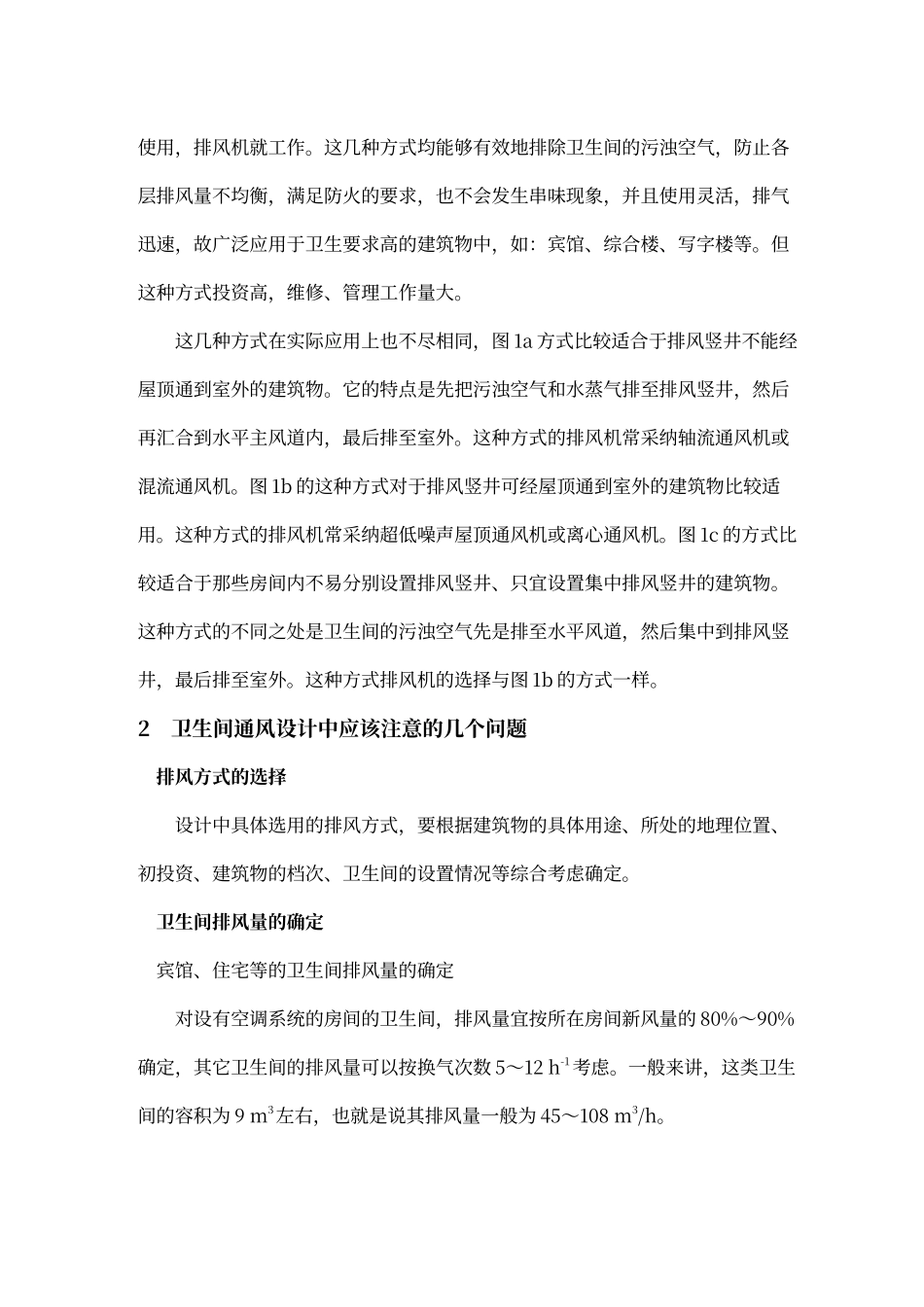

无窗卫生间的排风设计杨春水 提要 介绍了无窗卫生间排风的几种方式,指出了设计中应该注意的几个问题,着重探讨了排风量、风道风速、风机风量、排风设备的噪声、排风竖井的做法等。 关键词 卫生间 排风 设计 风速 风量 噪声 竖井Exhaust design for windowless toiletsBY Yang Chunshui Abstract Presents some exhaust types for windowless toilets and discusses several questions in exhaust design: exhaust air volume, air velocity in duct, fan air volume, noise and exhaust shaft construction. Keywords toilet, exhaust, design, air velocity, air volume, noise, shaft1 卫生间排风常常采纳的几种形式及其特点 机械排风与自然排风相结合的方式 每一个卫生间均设一个带止回阀的卫生间通风器,卫生间通风器与排风竖井之间加防火阀,不设集中的排风机。卫生间的污浊空气和水蒸气等通过卫生间通风器至排风竖井,再排至室外。这种方式投资少、节能、好管理,也满足防火要求。 由于采纳的不是普通的卫生间排气扇,而是带止回阀的卫生间通风器,不排风的卫生间靠此止回阀把排风竖井与卫生间分开,不会产生倒灌和串味现象。但是由于卫生间通风器既要克服防火阀的阻力,又要为气体在竖井中流动提供部分动力,这就要求卫生间通风器有较高的压头,而现有的卫生间通风器的压头一般都比较小,所以设计不当会出现卫生间的污浊空气排不出去的现象。不过,这种排风方式比自然排风方式要好得多。 这种方式一般用于普通住宅及卫生要求不高的建筑。 机械排风方式 ① 每个卫生间不设卫生间通风器,只设排风口及防火调节阀,卫生间的污浊空气及水蒸气经过排风口至排风竖井,由设于竖井顶部的排风机排至室外。 这种排风方式主要是通过设于竖井顶部的排风机向外抽,在竖井内形成了一定的负压,卫生间内的污浊空气和水蒸气被吸到竖井内,解决了串味的问题。但这就要求排风机承担所有卫生间的排风量,其风量、风压也大,当然,风机的噪声也大了。同时为了尽量保证每个卫生间的排风量的均匀性,防火阀最好采纳防火调节阀。这种方式主要用于高层建筑物的公共卫生间。 ② 每个卫生间均设一个带止回阀的卫生间通风器,将卫生间的污浊空气及水蒸气排至水平或竖直的主风道中,再由设于总风道末端或顶部的排风机排至室外,见图 1的 3 种方式。图 1 机械排风的三种方式 这 3 种方式均...
