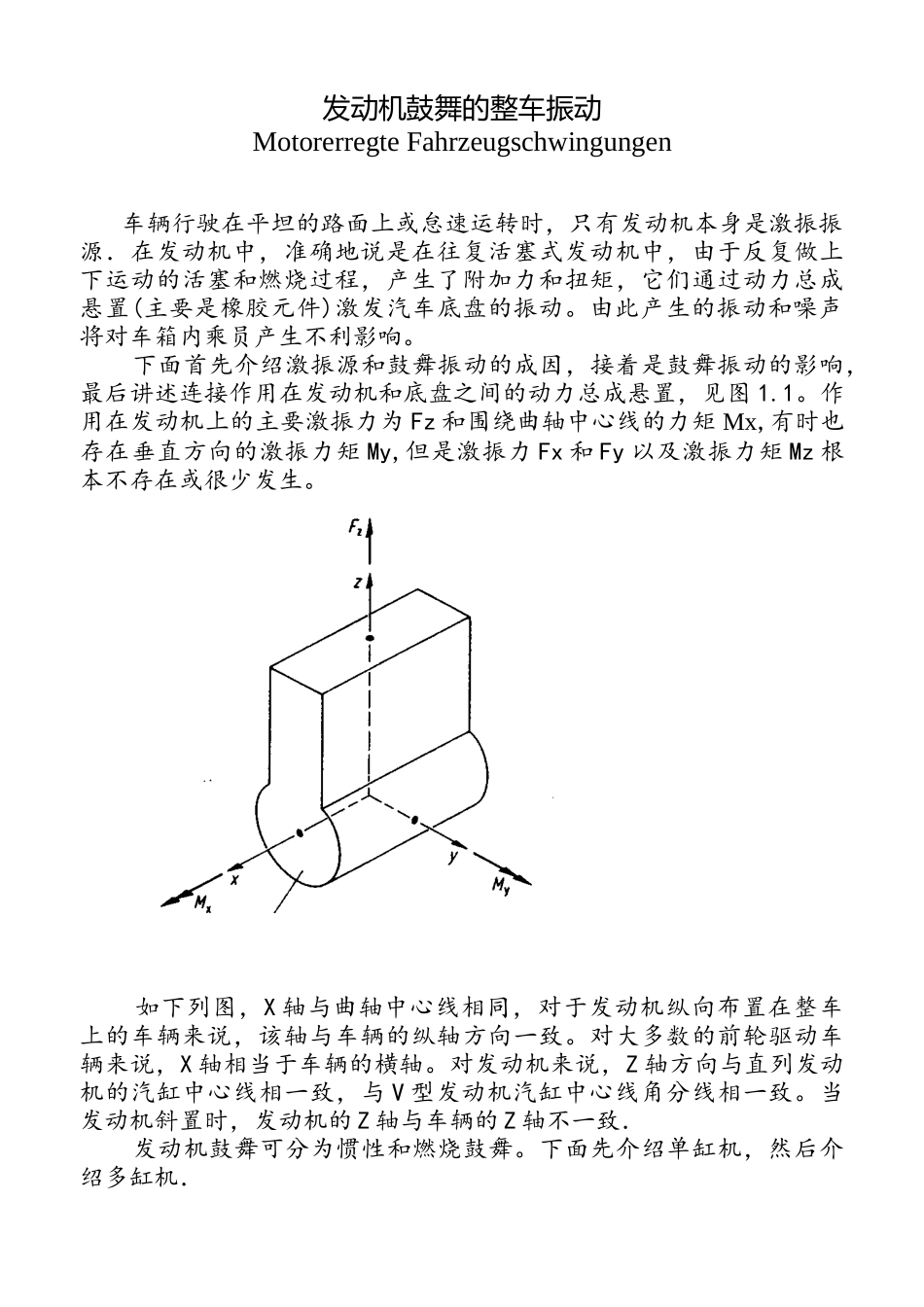

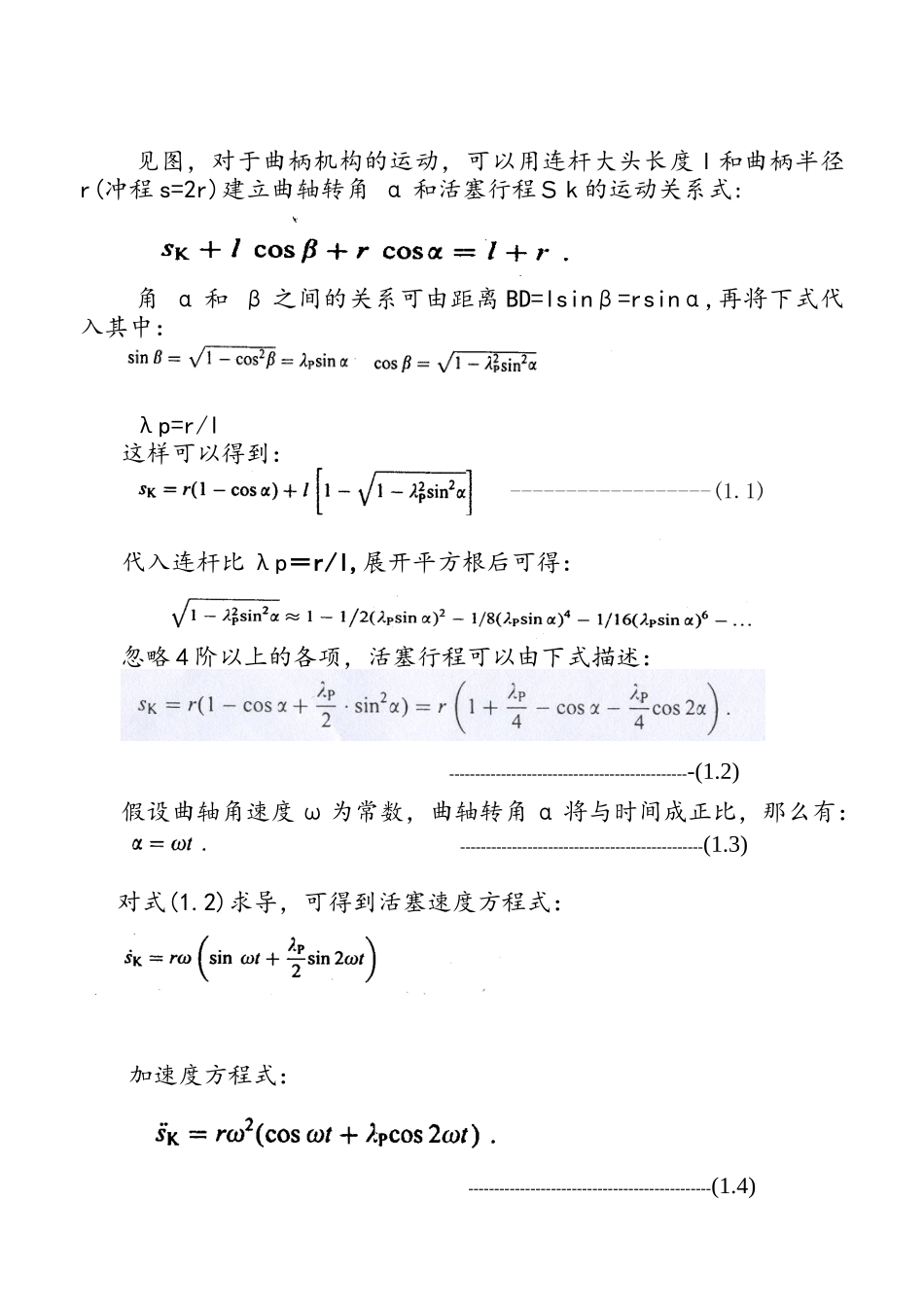

发动机鼓舞的整车振动Motorerregte Fahrzeugschwingungen车辆行驶在平坦的路面上或怠速运转时，只有发动机本身是激振振源．在发动机中，准确地说是在往复活塞式发动机中，由于反复做上下运动的活塞和燃烧过程，产生了附加力和扭矩，它们通过动力总成悬置(主要是橡胶元件)激发汽车底盘的振动。由此产生的振动和噪声将对车箱内乘员产生不利影响。 下面首先介绍激振源和鼓舞振动的成因，接着是鼓舞振动的影响，最后讲述连接作用在发动机和底盘之间的动力总成悬置，见图 1.1。作用在发动机上的主要激振力为 Fz 和围绕曲轴中心线的力矩 Mx,有时也存在垂直方向的激振力矩 My,但是激振力 Fx 和 Fy 以及激振力矩 Mz 根本不存在或很少发生。 如下列图，X 轴与曲轴中心线相同，对于发动机纵向布置在整车上的车辆来说，该轴与车辆的纵轴方向一致。对大多数的前轮驱动车辆来说，X 轴相当于车辆的横轴。对发动机来说，Z 轴方向与直列发动机的汽缸中心线相一致，与 V 型发动机汽缸中心线角分线相一致。当发动机斜置时，发动机的 Z 轴与车辆的 Z 轴不一致． 发动机鼓舞可分为惯性和燃烧鼓舞。下面先介绍单缸机，然后介绍多缸机．-----------------------------------------------(1.3) 见图，对于曲柄机构的运动，可以用连杆大头长度 l 和曲柄半径r(冲程 s=2r)建立曲轴转角 α 和活塞行程Ｓ k 的运动关系式: 角 α 和 β 之间的关系可由距离 BD=lsinβ=rsinα,再将下式代入其中： λp=r/l这样可以得到： 代入连杆比 λp＝r/l,展开平方根后可得：忽略 4 阶以上的各项，活塞行程可以由下式描述：假设曲轴角速度 ω 为常数，曲轴转角 α 将与时间成正比，那么有： 对式(1.2)求导，可得到活塞速度方程式： 加速度方程式： -----------------------------------------------(1.4)-----------------------------------------------(1.2)图 1.3 给出了连杆无限长(λp=0)时和有限长( λp=0.3 ) 时的活塞行程，速度及加速度．1.2．惯性力惯性力 Fz 等于质量 ms 乘以〔〕式中的加速度,作用在动力总成悬置上。惯性力中的质量 ms 包括活塞质量，活塞环和活塞销质量，1/3～1/4 的连杆质量. 惯性力与角速度 ω 的平方成正比．也可以认为发动机转速 nm 以两种鼓舞频率激发发动机振动，其一为一阶振动频率 1*ω 和二阶振动频率２*ω．1.3．惯性力矩除了惯性力之外，还有一个惯性力矩 Mx,由图 1.2b,惯性力...
