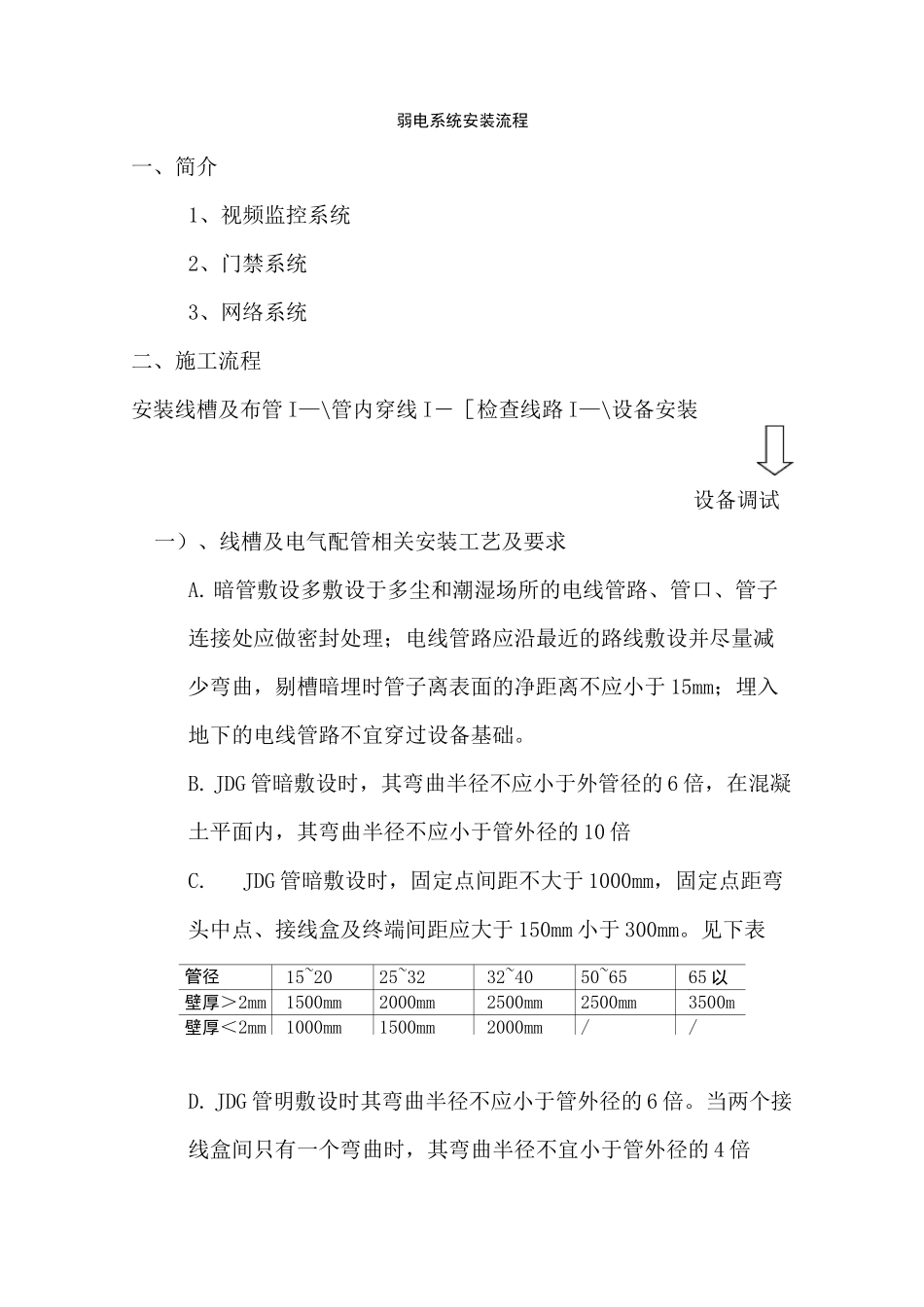

LNNSLNNSLNNSLNNS2016/2/16［在此处键入文档的摘要。摘要通常是对文档内容的简短总结。在此处键入文档的摘要。摘要通常是对文档内容的简短总结。］弱电系统安装流程一、简介1、视频监控系统2、门禁系统3、网络系统二、施工流程安装线槽及布管 I—\管内穿线 I―［检查线路 I—\设备安装设备调试一）、线槽及电气配管相关安装工艺及要求A. 暗管敷设多敷设于多尘和潮湿场所的电线管路、管口、管子连接处应做密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，剔槽暗埋时管子离表面的净距离不应小于 15mm；埋入地下的电线管路不宜穿过设备基础。B. JDG 管暗敷设时，其弯曲半径不应小于外管径的 6 倍，在混凝土平面内，其弯曲半径不应小于管外径的 10 倍C.JDG 管暗敷设时，固定点间距不大于 1000mm，固定点距弯头中点、接线盒及终端间距应大于 150mm 小于 300mm。见下表管径（mm）15~2025~3232~4050~6565 以上壁厚＞2mm1500mm2000mm2500mm2500mm3500mm壁厚＜2mm1000mm1500mm2000mm//D. JDG 管明敷设时其弯曲半径不应小于管外径的 6 倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的 4 倍E.预制加工时，例（JDG 电气配管）切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。F.JDG 钢导管管路明敷设时，其支架、吊架的规格，当无设计要求时，不应小于圆钢：直径 6mm；扁钢：30mm*3mm；角铁：25mm*25mm*3mm 的规定2）支、吊架的固定方法：主要胀管法即在混凝土顶板打孔，用膨胀螺栓固定，和抱箍法即在钢结构梁柱时，用抱箍将支吊架固定。G.管路太长时必须加拉线盒，否则穿线会较困难，加拉线盒如下•超过 30 米无弯时•超过 20 米有一个弯时•超过 15 米有两个弯时•超过 8 米有两个弯时注：拉线盒用白面板封盖，其安装位置需排列美观整齐一致。H.管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合,严禁开长孔。管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。2、线槽安装A. 根据图纸要求沿标定线槽走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板等弹线或画线，并均匀等距画出支吊架位置。B.固定支点间距一般不应大于 1.5~2m,在进出接线盒、柜、转角、转弯和变形缝及丁字接头的三端 500mm 以内应设固定支持点。注：严禁使用木砖固定支架与吊架C.电缆桥架水平敷设时，支撑跨距一般为 1.5~3m，电缆桥架垂直敷设时固定点间距不宜大于加。桥架弯通弯...
