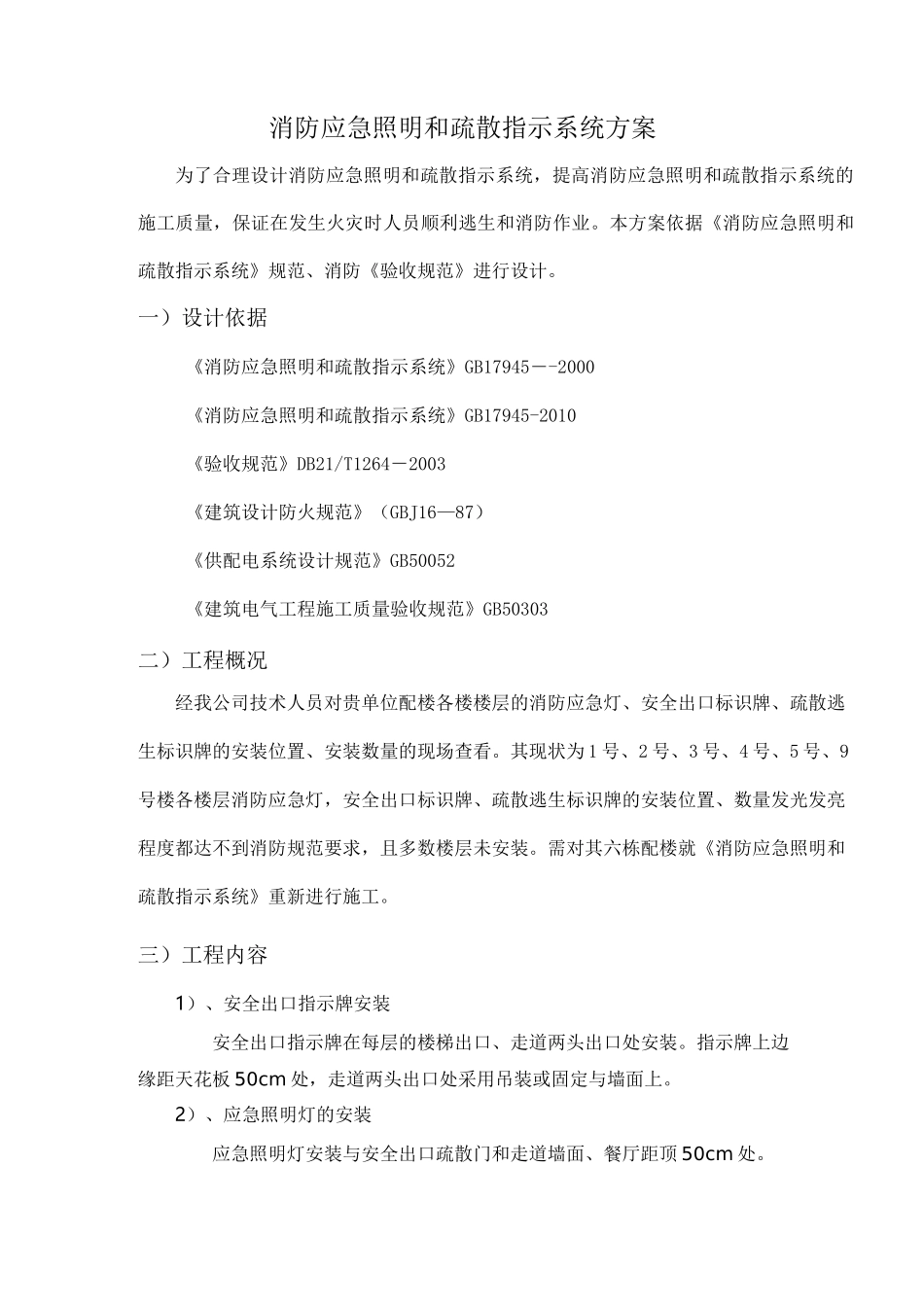

设计方案西苑饭店消防应急照明和疏散指示系统北京国泰瑞安消防工程有限公司2013 年 7 月 5 日目一、设计依据二、工程概况三、施工细则四、设备及线缆表单消防应急照明和疏散指示系统方案为了合理设计消防应急照明和疏散指示系统，提高消防应急照明和疏散指示系统的施工质量，保证在发生火灾时人员顺利逃生和消防作业。本方案依据《消防应急照明和疏散指示系统》规范、消防《验收规范》进行设计。一）设计依据《消防应急照明和疏散指示系统》GB17945―-2000《消防应急照明和疏散指示系统》GB17945-2010《验收规范》DB21/T1264－2003《建筑设计防火规范》（GBJ16—87）《供配电系统设计规范》GB50052《建筑电气工程施工质量验收规范》GB50303二）工程概况经我公司技术人员对贵单位配楼各楼楼层的消防应急灯、安全出口标识牌、疏散逃生标识牌的安装位置、安装数量的现场查看。其现状为 1 号、2 号、3 号、4 号、5 号、9号楼各楼层消防应急灯，安全出口标识牌、疏散逃生标识牌的安装位置、数量发光发亮程度都达不到消防规范要求，且多数楼层未安装。需对其六栋配楼就《消防应急照明和疏散指示系统》重新进行施工。三）工程内容1）、安全出口指示牌安装安全出口指示牌在每层的楼梯出口、走道两头出口处安装。指示牌上边缘距天花板 50cm 处，走道两头出口处采用吊装或固定与墙面上。2）、应急照明灯的安装应急照明灯安装与安全出口疏散门和走道墙面、餐厅距顶 50cm 处。3）、疏散逃生指示牌的安装疏散逃生指示牌安装于走道、走道拐角、楼梯拐角上边缘距地面不得大于 1 米。4）、系统线缆敷设安全出口指示牌、应急照明灯、疏散逃生指示牌线缆敷设。每号楼的每层楼重新做镀锌管（敷设明管）并刷防火涂料为独立一路线路。四）设备及线缆量表单1）设备性能描述应急灯、安全出口指示牌、疏散逃生指示牌选用有内置蓄电池的，并按楼层或区域在分区配电箱总开关下设单独控制的专门充电回路，不与其他照明或插座合用同一回路，以不受正常情况下切断其他电源的影响，保持常充电状态，也利于充放电维护。当发生火灾时，充电电源断开，设备即自动点亮。2）设备清单表西苑饭店消防应急照明和疏散指示系统设备量清单楼号楼层应急照明灯安全出口牌诱导指示牌左向诱导指示牌右向诱导指示牌双向1#2#—一158444二106552三106552四106552小计45X226X219X219X210X23#4#9#—一128552二146662三146662小计40X320X317X317X36X35#—一148661二128661三128661小计...
