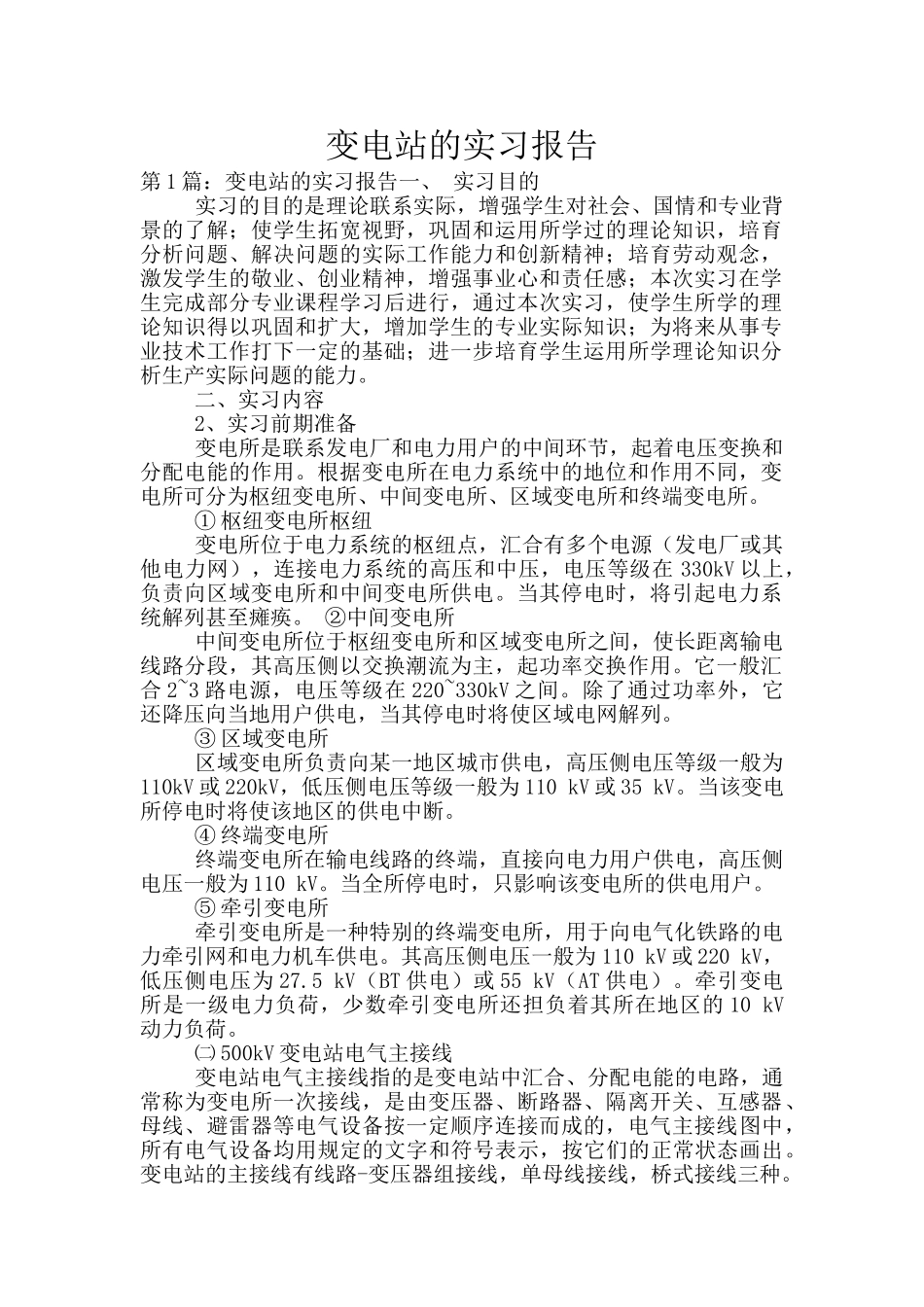

变电站的实习报告第 1 篇：变电站的实习报告一、 实习目的 实习的目的是理论联系实际，增强学生对社会、国情和专业背景的了解；使学生拓宽视野，巩固和运用所学过的理论知识，培育分析问题、解决问题的实际工作能力和创新精神；培育劳动观念，激发学生的敬业、创业精神，增强事业心和责任感；本次实习在学生完成部分专业课程学习后进行，通过本次实习，使学生所学的理论知识得以巩固和扩大，增加学生的专业实际知识；为将来从事专业技术工作打下一定的基础；进一步培育学生运用所学理论知识分析生产实际问题的能力。 二、实习内容 2、实习前期准备 变电所是联系发电厂和电力用户的中间环节，起着电压变换和分配电能的作用。根据变电所在电力系统中的地位和作用不同，变电所可分为枢纽变电所、中间变电所、区域变电所和终端变电所。 ① 枢纽变电所枢纽 变电所位于电力系统的枢纽点，汇合有多个电源（发电厂或其他电力网），连接电力系统的高压和中压，电压等级在 330kV 以上，负责向区域变电所和中间变电所供电。当其停电时，将引起电力系统解列甚至瘫痪。 ②中间变电所 中间变电所位于枢纽变电所和区域变电所之间，使长距离输电线路分段，其高压侧以交换潮流为主，起功率交换作用。它一般汇合 2~3 路电源，电压等级在 220~330kV 之间。除了通过功率外，它还降压向当地用户供电，当其停电时将使区域电网解列。 ③ 区域变电所 区域变电所负责向某一地区城市供电，高压侧电压等级一般为110kV 或 220kV，低压侧电压等级一般为 110 kV 或 35 kV。当该变电所停电时将使该地区的供电中断。 ④ 终端变电所 终端变电所在输电线路的终端，直接向电力用户供电，高压侧电压一般为 110 kV。当全所停电时，只影响该变电所的供电用户。 ⑤ 牵引变电所 牵引变电所是一种特别的终端变电所，用于向电气化铁路的电力牵引网和电力机车供电。其高压侧电压一般为 110 kV 或 220 kV，低压侧电压为 27.5 kV（BT 供电）或 55 kV（AT 供电）。牵引变电所是一级电力负荷，少数牵引变电所还担负着其所在地区的 10 kV动力负荷。 ㈡ 500kV 变电站电气主接线 变电站电气主接线指的是变电站中汇合、分配电能的电路，通常称为变电所一次接线，是由变压器、断路器、隔离开关、互感器、母线、避雷器等电气设备按一定顺序连接而成的，电气主接线图中，所有电气设备均用规定的文字和符号表示，按它们的正常状态画出。变电站的主接...
