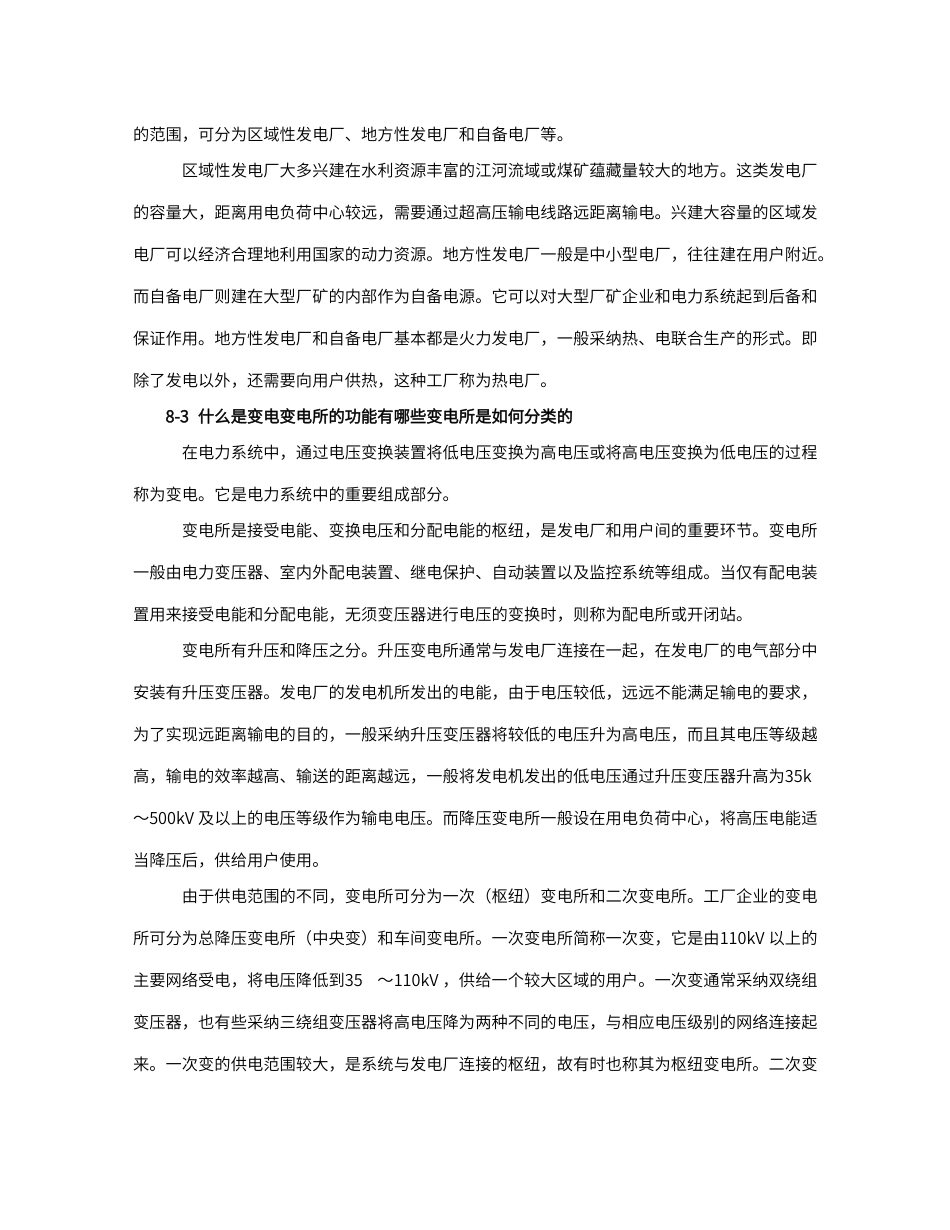

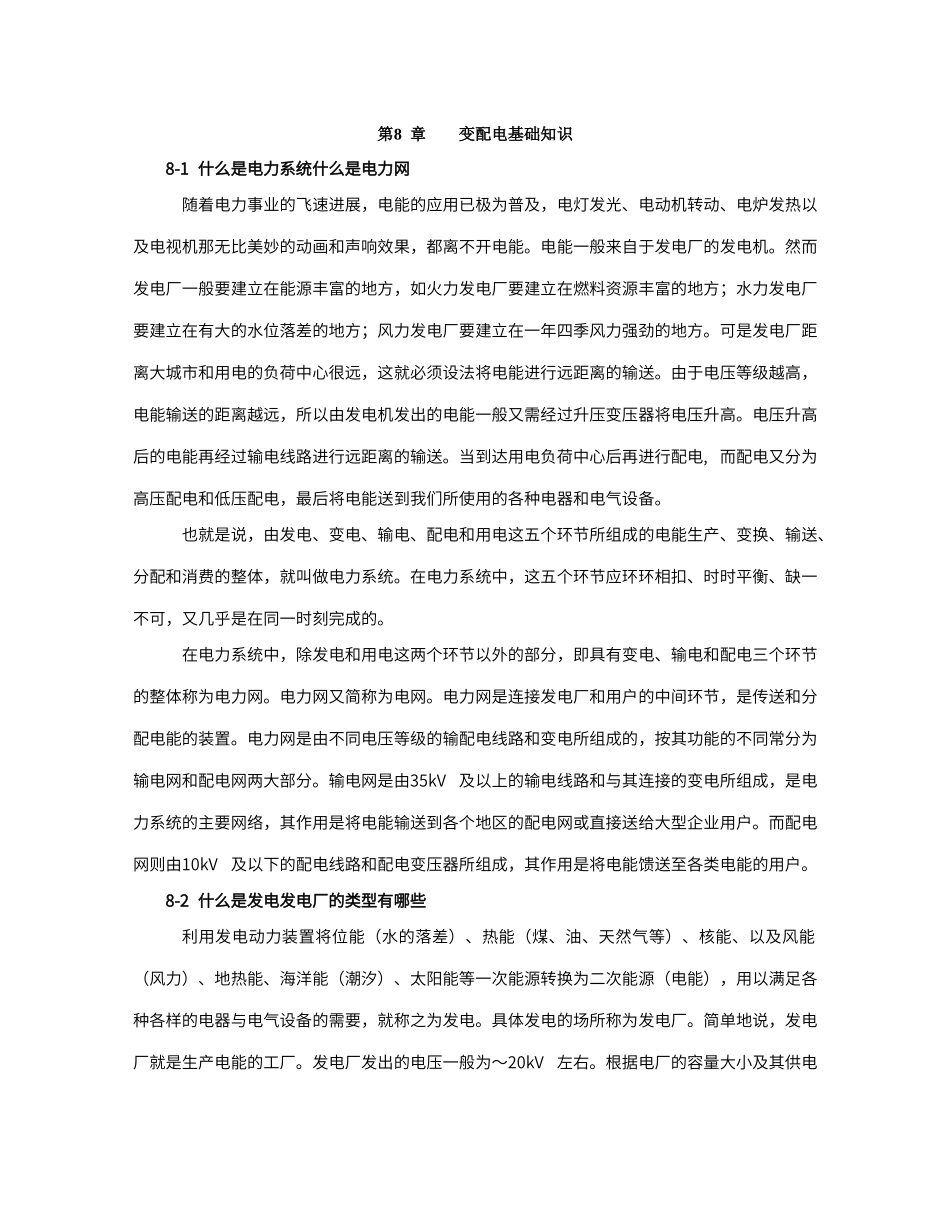

第8 章 变配电基础知识8-1 什么是电力系统什么是电力网随着电力事业的飞速进展，电能的应用已极为普及，电灯发光、电动机转动、电炉发热以及电视机那无比美妙的动画和声响效果，都离不开电能。电能一般来自于发电厂的发电机。然而发电厂一般要建立在能源丰富的地方，如火力发电厂要建立在燃料资源丰富的地方；水力发电厂要建立在有大的水位落差的地方；风力发电厂要建立在一年四季风力强劲的地方。可是发电厂距离大城市和用电的负荷中心很远，这就必须设法将电能进行远距离的输送。由于电压等级越高，电能输送的距离越远，所以由发电机发出的电能一般又需经过升压变压器将电压升高。电压升高后的电能再经过输电线路进行远距离的输送。当到达用电负荷中心后再进行配电, 而配电又分为高压配电和低压配电，最后将电能送到我们所使用的各种电器和电气设备。也就是说，由发电、变电、输电、配电和用电这五个环节所组成的电能生产、变换、输送、分配和消费的整体，就叫做电力系统。在电力系统中，这五个环节应环环相扣、时时平衡、缺一不可，又几乎是在同一时刻完成的。在电力系统中，除发电和用电这两个环节以外的部分，即具有变电、输电和配电三个环节的整体称为电力网。电力网又简称为电网。电力网是连接发电厂和用户的中间环节，是传送和分配电能的装置。电力网是由不同电压等级的输配电线路和变电所组成的，按其功能的不同常分为输电网和配电网两大部分。输电网是由35kV 及以上的输电线路和与其连接的变电所组成，是电力系统的主要网络，其作用是将电能输送到各个地区的配电网或直接送给大型企业用户。而配电网则由10kV 及以下的配电线路和配电变压器所组成，其作用是将电能馈送至各类电能的用户。8-2 什么是发电发电厂的类型有哪些利用发电动力装置将位能（水的落差）、热能（煤、油、天然气等）、核能、以及风能（风力）、地热能、海洋能（潮汐）、太阳能等一次能源转换为二次能源（电能），用以满足各种各样的电器与电气设备的需要，就称之为发电。具体发电的场所称为发电厂。简单地说，发电厂就是生产电能的工厂。发电厂发出的电压一般为～20kV 左右。根据电厂的容量大小及其供电的范围，可分为区域性发电厂、地方性发电厂和自备电厂等。区域性发电厂大多兴建在水利资源丰富的江河流域或煤矿蕴藏量较大的地方。这类发电厂的容量大，距离用电负荷中心较远，需要通过超高压输电线路远距离输电。兴建大容量的区域发电厂可以经济合理地利用...
