叫你学看建筑图纸

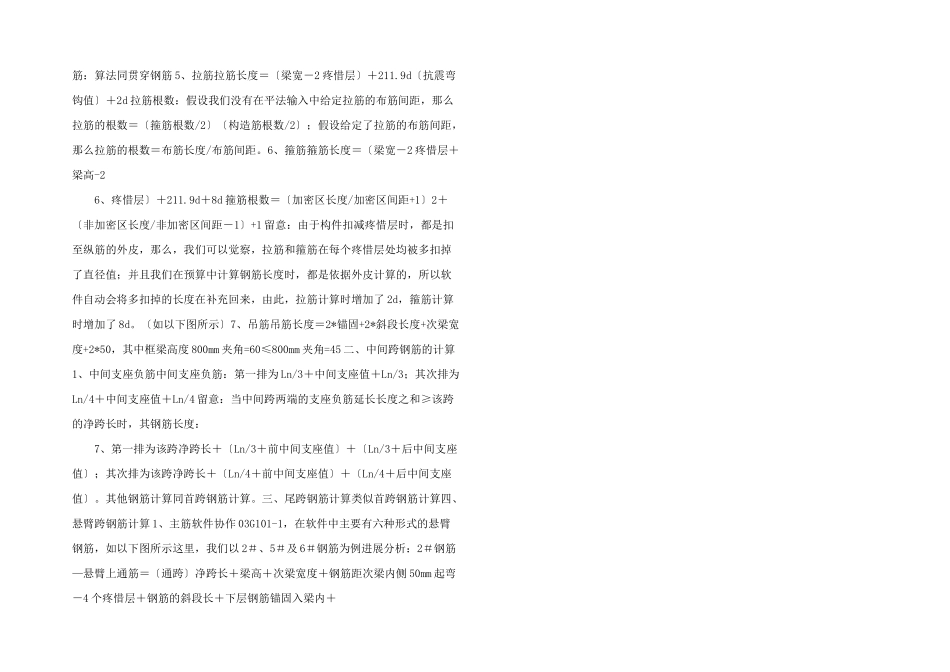

叫你学看建筑图纸 1、一、箍筋表示方法：[emailprotected]/200(2)表示箍筋为 φ10，加密区间距 100，非加密区间距 200，[emailprotected]/200(4)表示箍筋为 φ10，加密区间距 100，非加密区间距 200，[emailprotected](2)表示箍筋为 φ8，间距为 200，[emailprotected](4)/150(2)表示箍筋为 φ8，加密区间距 100，四肢箍，非加密区间距 150，双肢箍。一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为 3Φ22,下部钢筋为 3Φ20。⑵ 2φ12，3Φ18 表示上部钢筋为 2φ12,下部钢筋为 3Φ18。⑶ 4Φ25，4Φ25 表示上部钢筋为 4Φ25,下部钢筋为 4Φ25。⑷ 3Φ25，5Φ25 表示上部钢筋为 3Φ25,下部钢筋为5Φ25。二、梁上部钢筋表示方法： 2、〔标在梁上支座处〕⑴ 2Φ20 表示两根 Φ20 的钢筋，通长布置，用于双肢箍。⑵ 2Φ22+〔4Φ12〕表示 2Φ22 为通长，4φ12 架立筋，用于六肢箍。⑶ 6Φ254/2 表示上部钢筋上排为 4Φ25，下排为 2Φ25。⑷ 2Φ22+2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根 φ12。⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根 Φ14。⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根 Φ22。⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根 Φ18。四、梁下部钢筋表示方法：〔标在梁的下部〕⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。⑵ 6Φ252/4 表示有两排钢筋，上排筋为 2Φ25，下排筋 4Φ25。⑶ 6Φ25〔-2〕/4 表示有两排钢 3、筋，上排筋为 2Φ25，不伸入支座，下排筋 4Φ25，全部伸入支座。⑷ 2Φ25+3Φ22〔-3〕/5Φ25 表示有两排筋，上排筋为 5 根。2Φ25 伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。五、标注例如：KL7〔3〕[emailprotected]/200(2)2Φ25N4Φ18〔-0.100〕4Φ256Φ254/26Φ254/26Φ254/24Φ25□———————————□———————□———————————□4Φ252Φ254Φ25300700N4φ10KL7(3)300700 表示框架梁 7，有三跨，断面宽300，高 700。Y500250 表示梁下加腋，宽 500，[emailprotected]/200(2)2Φ25表示箍筋和架立筋。-0.10 4、0 表示梁上皮标高。N2B12 指梁的两个侧面共配 2 根 12 的受扭纵向筋〔腰筋〕，每侧各配一根.G2B12 指梁的两个侧面共配置 2 根 12 的纵向构造筋〔腰筋〕，每侧各配...
