各岗点高压开关柜保护整定值计算2

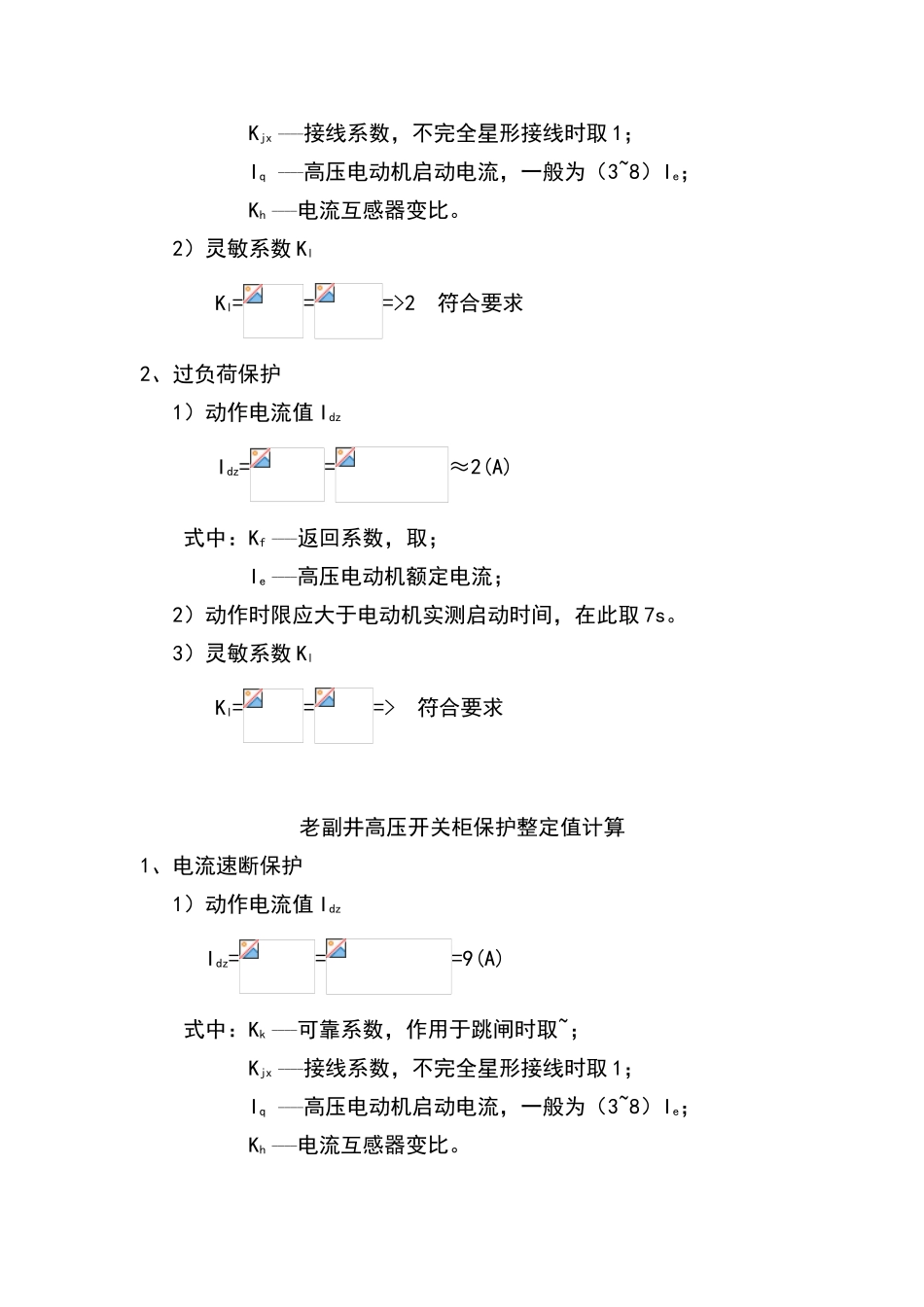

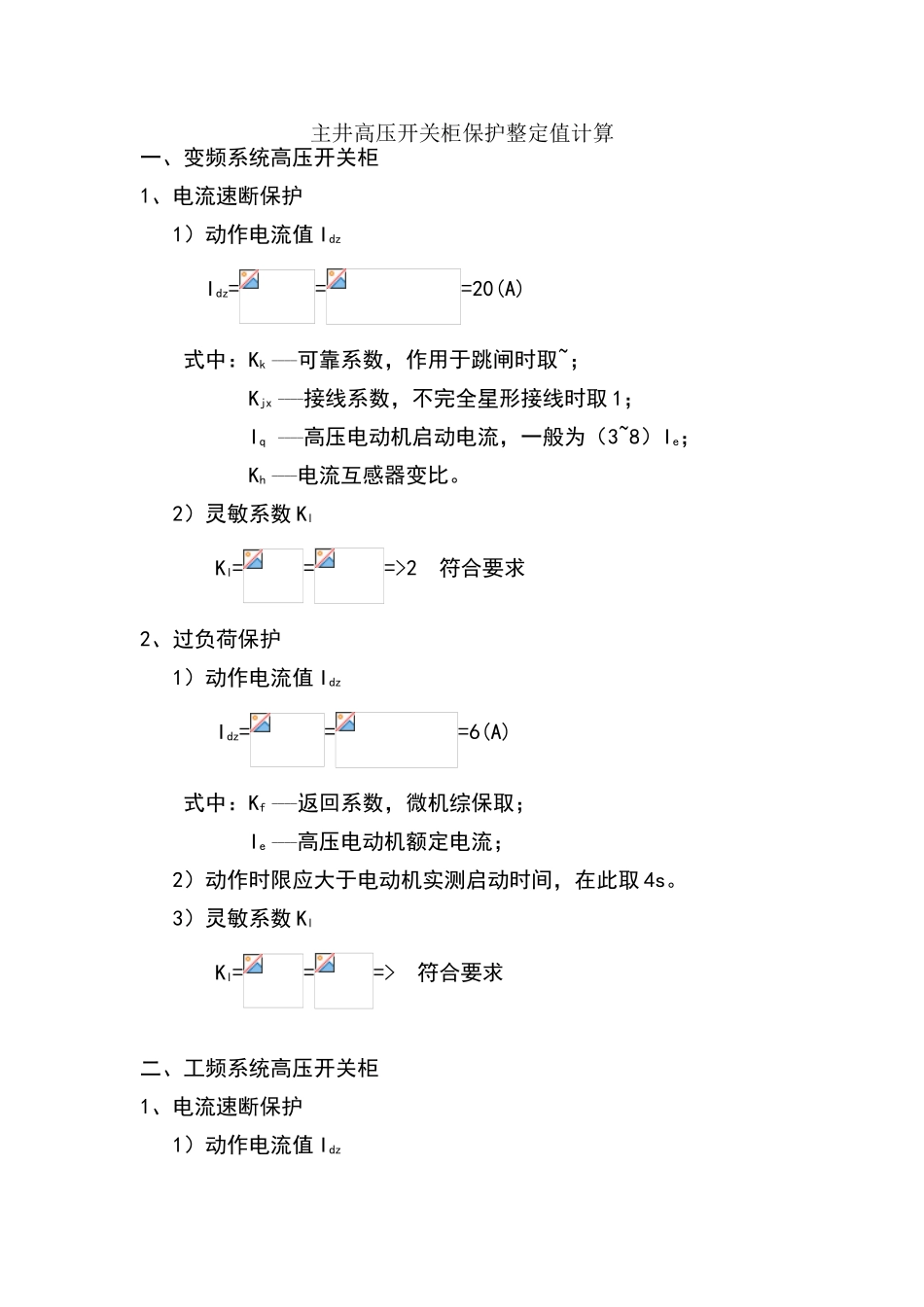

主井高压开关柜保护整定值计算一、变频系统高压开关柜1、电流速断保护 1）动作电流值 Idz Idz===20(A)式中：Kk ____可靠系数，作用于跳闸时取~； Kjx ____接线系数，不完全星形接线时取 1； Iq ____高压电动机启动电流，一般为（3~8）Ie； Kh ____电流互感器变比。 2）灵敏系数 Kl Kl===>2 符合要求2、过负荷保护 1）动作电流值 Idz Idz===6(A)式中：Kf ____返回系数，微机综保取； Ie ____高压电动机额定电流； 2）动作时限应大于电动机实测启动时间，在此取 4s。 3）灵敏系数 Kl Kl===> 符合要求二、工频系统高压开关柜1、电流速断保护 1）动作电流值 Idz Idz===20(A)式中：Kk ____可靠系数，作用于跳闸时取~； Kjx ____接线系数，不完全星形接线时取 1； Iq ____高压电动机启动电流，一般为（3~8）Ie； Kh ____电流互感器变比。 2）灵敏系数 Kl Kl===>2 符合要求2、过负荷保护 1）动作电流值 Idz Idz===4(A)式中：Kf ____返回系数，微机综保取； Ie ____高压电动机额定电流； 2）动作时限应大于电动机实测启动时间，在此取 5s。 3）灵敏系数 Kl Kl===> 符合要求新副井高压开关柜保护整定值计算1、电流速断保护 1）动作电流值 Idz Idz===10(A)式中：Kk ____可靠系数，作用于跳闸时取~； Kjx ____接线系数，不完全星形接线时取 1； Iq ____高压电动机启动电流，一般为（3~8）Ie； Kh ____电流互感器变比。 2）灵敏系数 Kl Kl===>2 符合要求2、过负荷保护 1）动作电流值 Idz Idz==≈2(A)式中：Kf ____返回系数，取； Ie ____高压电动机额定电流； 2）动作时限应大于电动机实测启动时间，在此取 7s。 3）灵敏系数 Kl Kl===> 符合要求老副井高压开关柜保护整定值计算1、电流速断保护 1）动作电流值 Idz Idz===9(A)式中：Kk ____可靠系数，作用于跳闸时取~； Kjx ____接线系数，不完全星形接线时取 1； Iq ____高压电动机启动电流，一般为（3~8）Ie； Kh ____电流互感器变比。 2）灵敏系数 Kl Kl===>2 符合要求2、过负荷保护 1）动作电流值 Idz Idz===(A)式中：Kf ____返回系数，微机综保取； Ie ____高压电动机额定电流； 2）动作时限应大于电动机实测启动时间，在此取 5s。 3）灵敏系数 Kl Kl===> 符合要求矿内压风机高压开关柜保护整定值计算1、电流速断保护 1）动作电流值 Idz Idz===13(A)式中：Kk ____可靠系数，作用于跳闸时...
