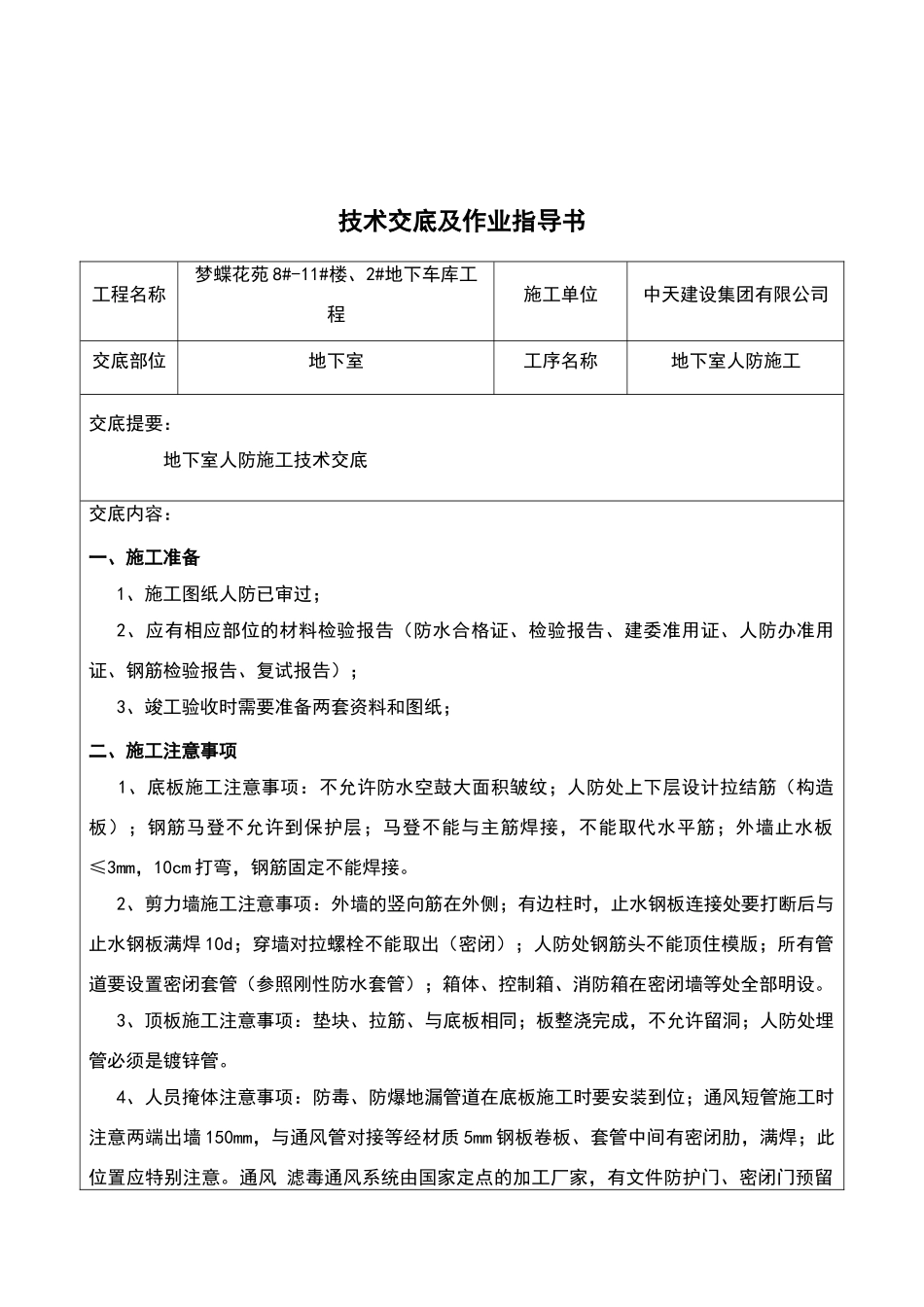

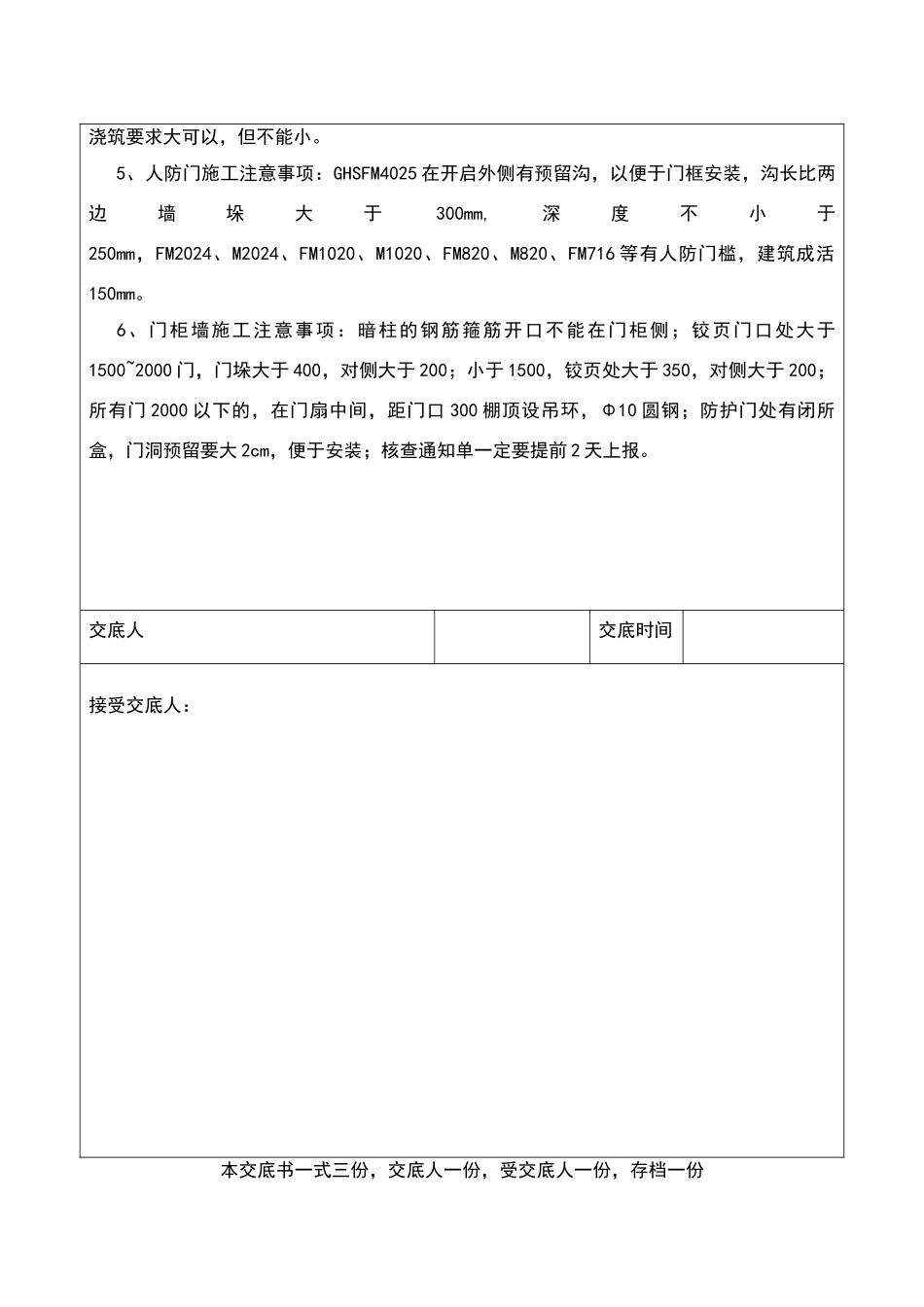

梦蝶花苑 8#-11#楼、2#地下车库工程 技术交底书作业指导书(地下室人防施工技术交底)梦蝶花苑项目部技术交底及作业指导书工程名称梦蝶花苑 8#-11#楼、2#地下车库工程施工单位中天建设集团有限公司交底部位地下室工序名称地下室人防施工交底提要: 地下室人防施工技术交底交底内容: 一、施工准备1、施工图纸人防已审过;2、应有相应部位的材料检验报告(防水合格证、检验报告、建委准用证、人防办准用证、钢筋检验报告、复试报告); 3、竣工验收时需要准备两套资料和图纸;二、施工注意事项 1、底板施工注意事项:不允许防水空鼓大面积皱纹;人防处上下层设计拉结筋(构造板);钢筋马登不允许到保护层;马登不能与主筋焊接,不能取代水平筋;外墙止水板≤3mm,10cm 打弯,钢筋固定不能焊接。2、剪力墙施工注意事项:外墙的竖向筋在外侧;有边柱时,止水钢板连接处要打断后与止水钢板满焊 10d;穿墙对拉螺栓不能取出(密闭);人防处钢筋头不能顶住模版;所有管道要设置密闭套管(参照刚性防水套管);箱体、控制箱、消防箱在密闭墙等处全部明设。3、顶板施工注意事项:垫块、拉筋、与底板相同;板整浇完成,不允许留洞;人防处埋管必须是镀锌管。4、人员掩体注意事项:防毒、防爆地漏管道在底板施工时要安装到位;通风短管施工时注意两端出墙 150mm,与通风管对接等经材质 5mm 钢板卷板、套管中间有密闭肋,满焊;此位置应特别注意。通风 滤毒通风系统由国家定点的加工厂家,有文件防护门、密闭门预留浇筑要求大可以,但不能小。5、人防门施工注意事项:GHSFM4025 在开启外侧有预留沟,以便于门框安装,沟长比两边墙垛大于300mm,深度不小于250mm,FM2024、M2024、FM1020、M1020、FM820、M820、FM716 等有人防门槛,建筑成活150mm。6、门柜墙施工注意事项:暗柱的钢筋箍筋开口不能在门柜侧;铰页门口处大于1500~2000 门,门垛大于 400,对侧大于 200;小于 1500,铰页处大于 350,对侧大于 200;所有门 2000 以下的,在门扇中间,距门口 300 棚顶设吊环,Φ10 圆钢;防护门处有闭所盒,门洞预留要大 2cm,便于安装;核查通知单一定要提前 2 天上报。交底人交底时间接受交底人:本交底书一式三份,交底人一份,受交底人一份,存档一份
