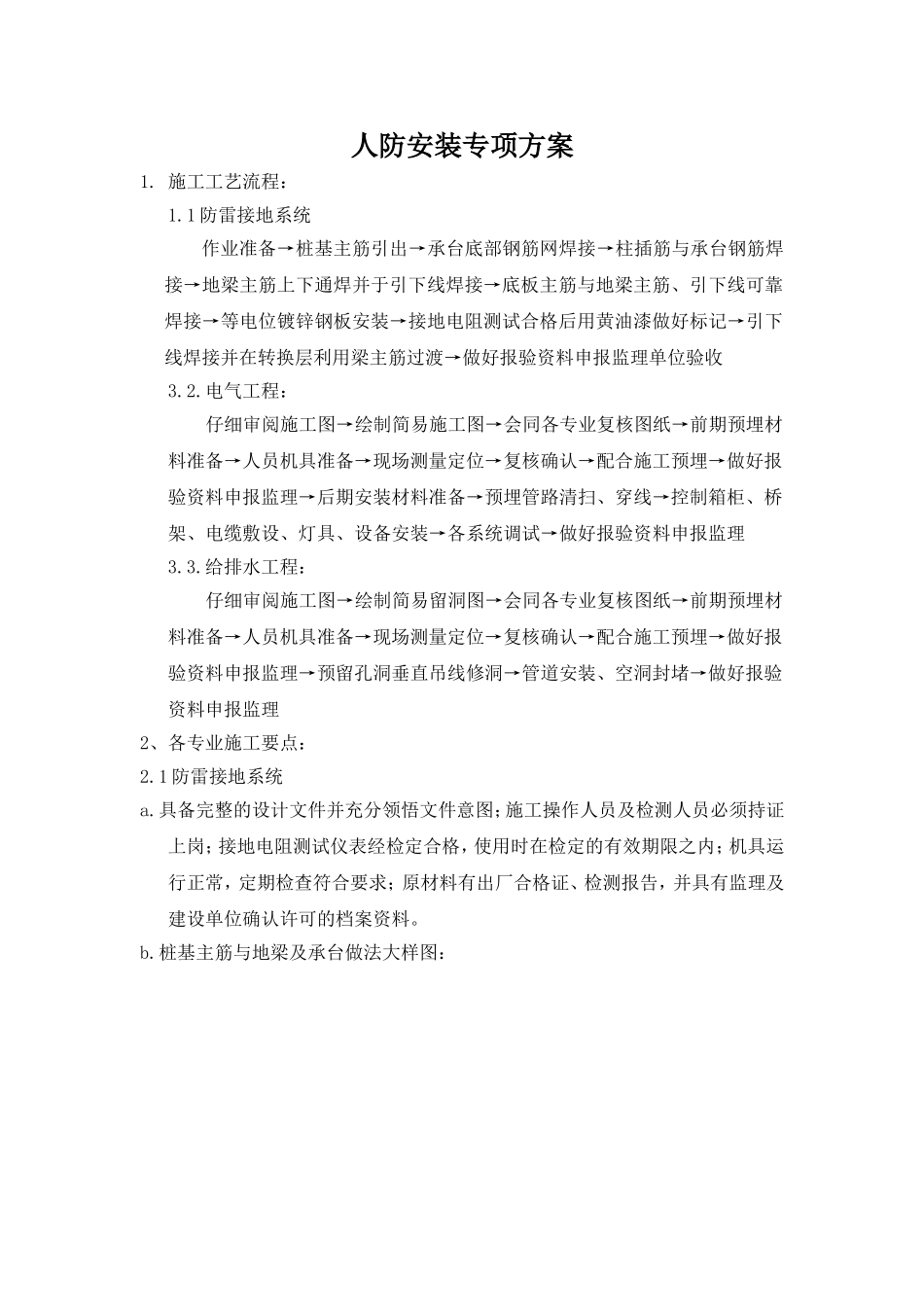

人防安装专项方案1. 施工工艺流程： 1.1 防雷接地系统作业准备→桩基主筋引出→承台底部钢筋网焊接→柱插筋与承台钢筋焊接→地梁主筋上下通焊并于引下线焊接→底板主筋与地梁主筋、引下线可靠焊接→等电位镀锌钢板安装→接地电阻测试合格后用黄油漆做好标记→引下线焊接并在转换层利用梁主筋过渡→做好报验资料申报监理单位验收 3.2.电气工程： 仔细审阅施工图→绘制简易施工图→会同各专业复核图纸→前期预埋材料准备→人员机具准备→现场测量定位→复核确认→配合施工预埋→做好报验资料申报监理→后期安装材料准备→预埋管路清扫、穿线→控制箱柜、桥架、电缆敷设、灯具、设备安装→各系统调试→做好报验资料申报监理 3.3.给排水工程： 仔细审阅施工图→绘制简易留洞图→会同各专业复核图纸→前期预埋材料准备→人员机具准备→现场测量定位→复核确认→配合施工预埋→做好报验资料申报监理→预留孔洞垂直吊线修洞→管道安装、空洞封堵→做好报验资料申报监理2、各专业施工要点：2.1 防雷接地系统a.具备完整的设计文件并充分领悟文件意图；施工操作人员及检测人员必须持证上岗；接地电阻测试仪表经检定合格，使用时在检定的有效期限之内；机具运行正常，定期检查符合要求；原材料有出厂合格证、检测报告，并具有监理及建设单位确认许可的档案资料。b.桩基主筋与地梁及承台做法大样图：c. 施工过程中，凡能双面施焊部位宜优先采用双面搭接焊，焊缝长度不得小于所用钢筋直径的 6 倍；若因特殊原因确实无法实施双面焊接时，可考虑进行单面搭接焊，焊缝长度为所用钢筋直径的 12 倍。扁钢与扁钢搭接时搭接长度为扁钢宽度的 2 倍，同时不少于三面施焊；圆钢与圆钢搭接时搭接长度为圆钢直径的 6 倍，双面施焊，特殊情况下无法实施双面焊接时单面搭接焊缝长度为圆钢直径的 12 倍；圆钢与扁钢搭接时搭接长度为圆钢直径的 6 倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴 3/4 钢管表面，上下两侧施焊；除埋在混凝土里的焊接接头外，其它部位的焊接点须采取可靠的防腐措施。d．本工程人防地下室接地点施工要求：1.工作接地及弱电接地接地电阻小于 1 欧姆。2.每扇防密门门框角铁用 25*4 热镀锌扁钢与底板上层钢筋电焊,此上层钢筋与焊接钢筋网应至少有一点电焊连接。如下图：3.人防配电箱接地引上线,40x4 热镀锌扁钢直接引上与配电箱连接。4.设备房保护接地用，由接地网引上-40x4 热镀锌扁钢至距地 0.3m...
