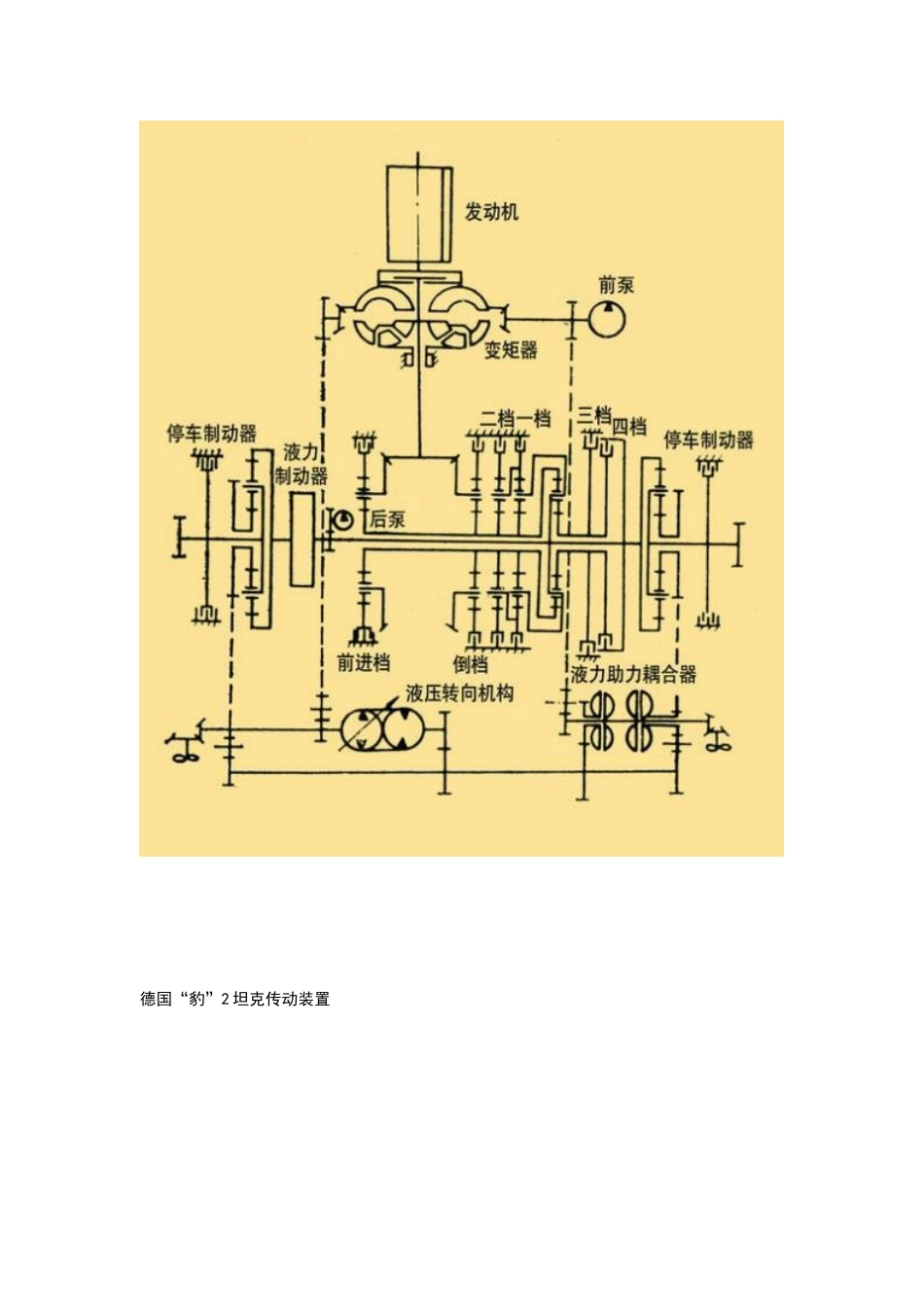

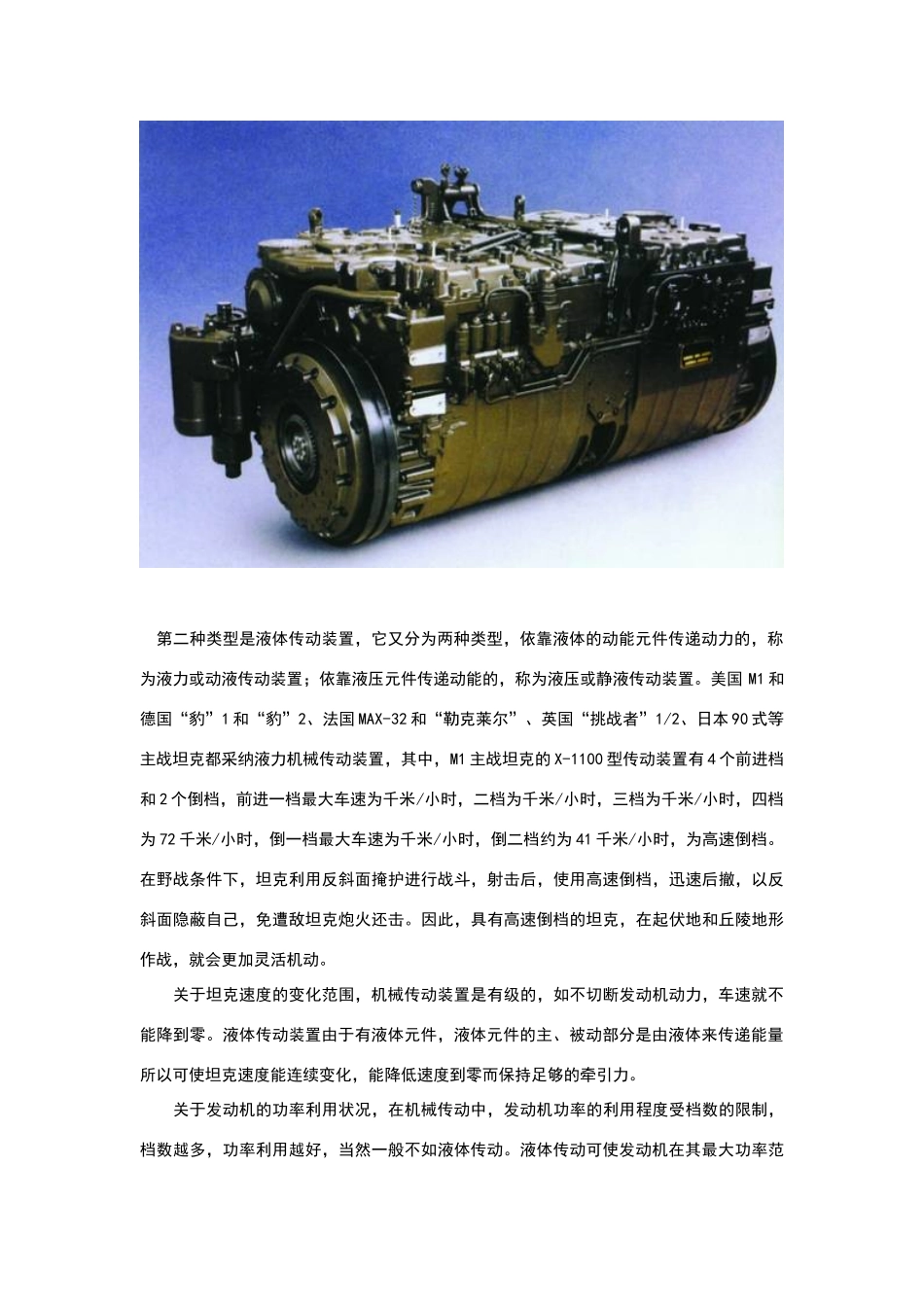

坦克作为战斗车辆,既不同于火车行驶在轨道上,也不同于汽车行驶在公路上。它在十分复杂的路面行驶时,遇到沟壑土丘、残垣断壁、水渠田垄等都要跨越而过。因此,坦克遇到的阻力变化很大,必须在坦克的发动机之后,配上一套增力变速机构,以扩大发动机输出牵引力的变化范围和转速的变化范围。 坦克传动装置安置在发动机与履带推动装置之间,可以说是坦克的“动脉”,它将坦克“心脏”——发动机的动力按传动路线传给主动轮,使坦克前进、倒驶、转向、制动和停车;在发动机扭矩、转速不变时,增大主动轮的扭矩和转速的变化范围,以改变坦克运动时的牵引力。 传动装置由传动箱、主离合器或液力变矩器、变速箱、转向机构、制动器及侧减速器等部件组成。传动箱用来将发动机的动力传给主离合器或液力变矩器,并增高转速;用电起动发动机时,通过传动箱可增大起动扭矩,使发动机容易起动。主离合器位于发动机与变速箱之间,通过主、被动摩擦片的摩擦力来传递动力,分离时便于起动发动机和换档,结合时传递发动机扭矩,并借助结合摩滑使坦克平稳起动加速。液力变矩器是主要以液体动能传递能量的液力式传动部件,可使坦克传动装置有良好的自动适应性。变速箱用以在较大范围内改变坦克主动轮上的扭矩和转速,实现坦克倒退行驶和切断动力。转向机构是控制坦克行驶方向的部件。制动器是利用摩擦来吸收坦克动能的部件,通过控制摩擦力矩使坦克减速或停车。侧减速器是直接与主动轮相联的末端减速机构,用以增大主动轮上的扭矩和降低其转速,以增大推动坦克前进的牵引力。 传动装置按传递动力的介质,可分为机械、液体和电力传动装置三大类。目前世界各国主战坦克采纳的传动装置有两大类,第一种类型是机械传动装置,它是依靠机械元件传递动力的传动装置。如俄罗斯 T-72 和 T-80 系列主战坦克等就采纳了这种传动装置。其中,T-72 坦克的机械传动装置有 7 个前进档和 1 个倒档,一档的最大车速为千米/小时,二档为千米/小时,三档为千米/小时。四档为千米/小时,五档为千米/小时,六档为千米/小时,七档为 60 千米/小时;倒档为千米/小时。德国“豹”2 坦克传动原理图德国“豹”2 坦克传动装置 第二种类型是液体传动装置,它又分为两种类型,依靠液体的动能元件传递动力的,称为液力或动液传动装置;依靠液压元件传递动能的,称为液压或静液传动装置。美国 M1 和德国“豹”1 和“豹”2、法国 MAX-32 和“勒克莱尔”、英国“挑战者”1/2、日本...
