塑料UPVC排水管道安装技术方案

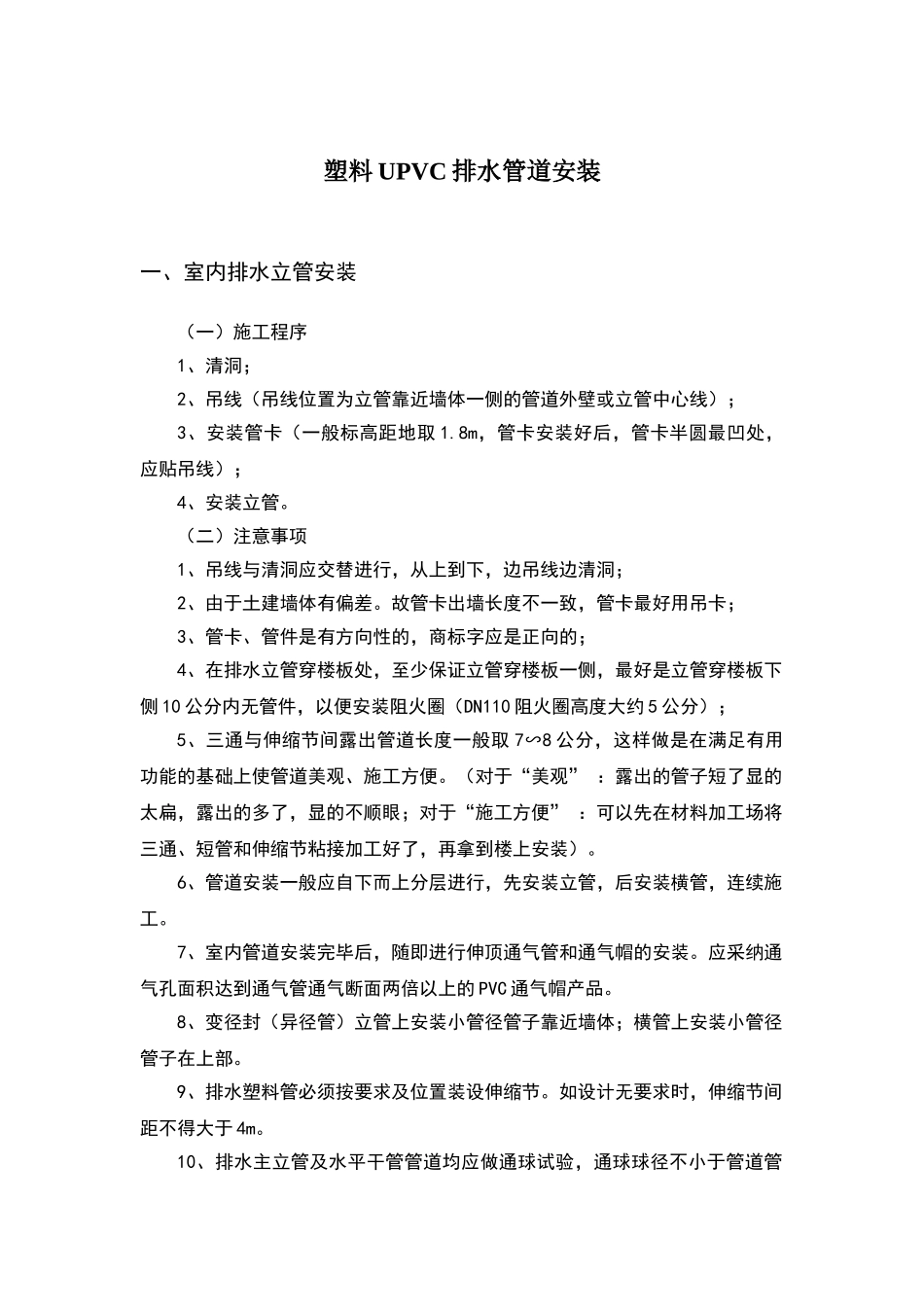

塑料UPVC排水管道安装技术方案_第1页
1/10

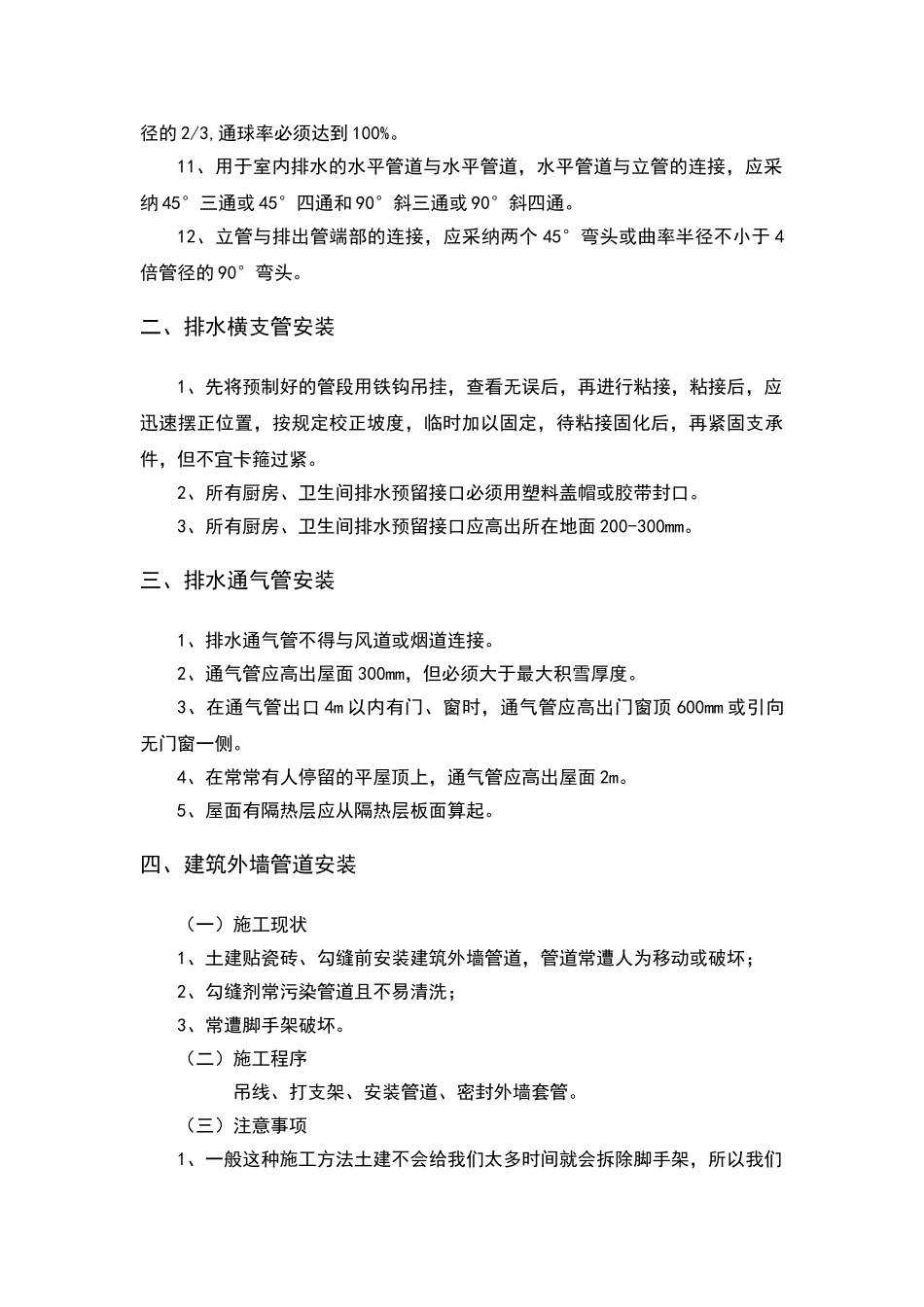

塑料UPVC排水管道安装技术方案_第2页
2/10

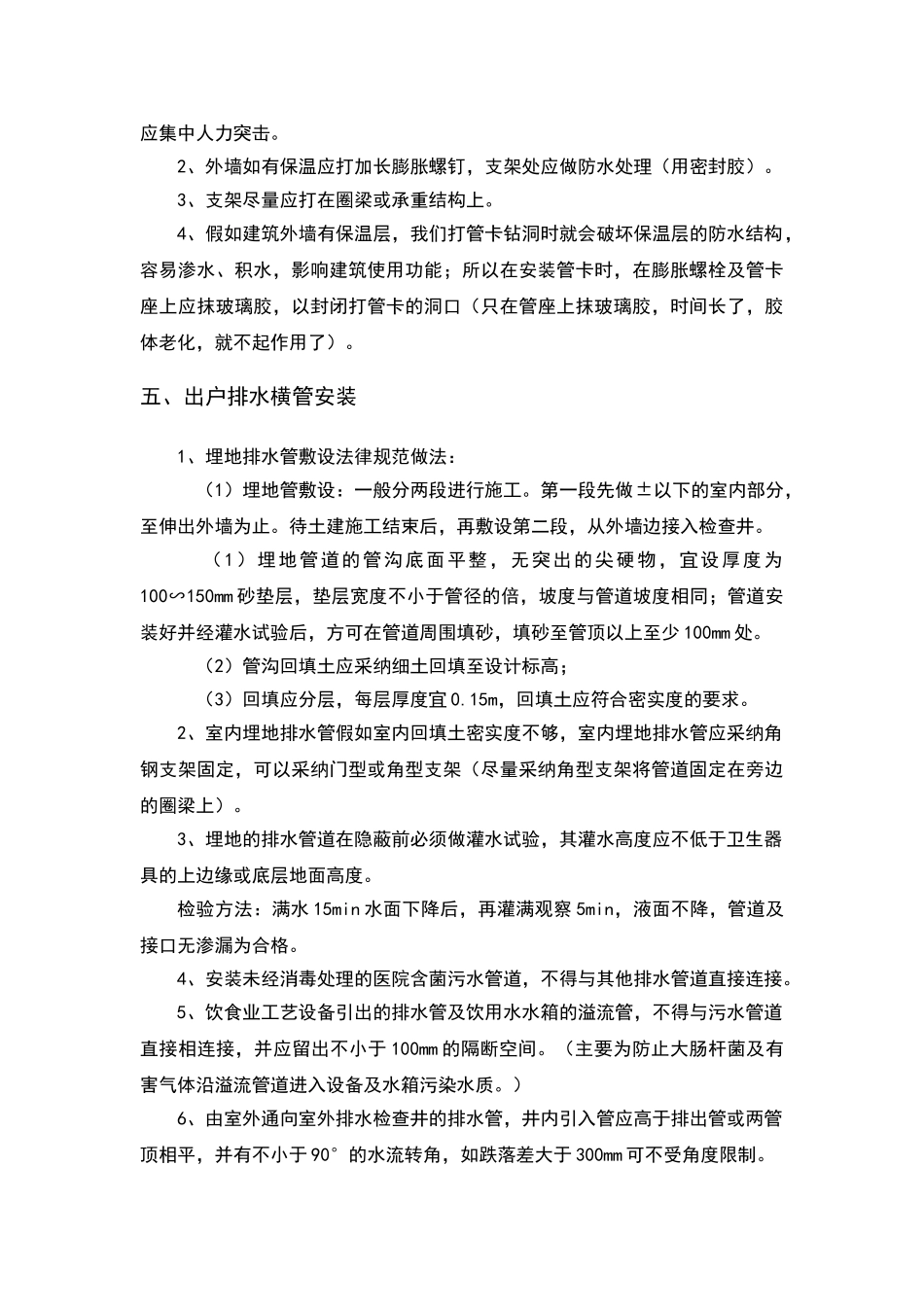

塑料UPVC排水管道安装技术方案_第3页
3/10
塑料 UPVC 排水管道安装一、室内排水立管安装(一)施工程序1、清洞;2、吊线(吊线位置为立管靠近墙体一侧的管道外壁或立管中心线);3、安装管卡(一般标高距地取 1.8m,管卡安装好后,管卡半圆最凹处,应贴吊线);4、安装立管。(二)注意事项1、吊线与清洞应交替进行,从上到下,边吊线边清洞;2、由于土建墙体有偏差。故管卡出墙长度不一致,管卡最好用吊卡;3、管卡、管件是有方向性的,商标字应是正向的;4、在排水立管穿楼板处,至少保证立管穿楼板一侧,最好是立管穿楼板下侧 10 公分内无管件,以便安装阻火圈(DN110 阻火圈高度大约 5 公分);5、三通与伸缩节间露出管道长度一般取 7∽8 公分,这样做是在满足有用功能的基础上使管道美观、施工方便。(对于“美观” :露出的管子短了显的太扁,露出的多了,显的不顺眼;对于“施工方便” :可以先在材料加工场将三通、短管和伸缩节粘接加工好了,再拿到楼上安装)。6、管道安装一般应自下而上分层进行,先安装立管,后安装横管,连续施工。7、室内管道安装完毕后,随即进行伸顶通气管和通气帽的安装。应采纳通气孔面积达到通气管通气断面两倍以上的 PVC 通气帽产品。8、变径封(异径管)立管上安装小管径管子靠近墙体;横管上安装小管径管子在上部。9、排水塑料管必须按要求及位置装设伸缩节。如设计无要求时,伸缩节间距不得大于 4m。10、排水主立管及水平干管管道均应做通球试验,通球球径不小于管道管径的 2/3,通球率必须达到 100%。11、用于室内排水的水平管道与水平管道,水平管道与立管的连接,应采纳 45°三通或 45°四通和 90°斜三通或 90°斜四通。12、立管与排出管端部的连接,应采纳两个 45°弯头或曲率半径不小于 4倍管径的 90°弯头。二、排水横支管安装1、先将预制好的管段用铁钩吊挂,查看无误后,再进行粘接,粘接后,应迅速摆正位置,按规定校正坡度,临时加以固定,待粘接固化后,再紧固支承件,但不宜卡箍过紧。2、所有厨房、卫生间排水预留接口必须用塑料盖帽或胶带封口。3、所有厨房、卫生间排水预留接口应高出所在地面 200-300mm。三、排水通气管安装1、排水通气管不得与风道或烟道连接。2、通气管应高出屋面 300mm,但必须大于最大积雪厚度。3、在通气管出口 4m 以内有门、窗时,通气管应高出门窗顶 600mm 或引向无门窗一侧。4、在常常有人停留的平屋顶上,通气管应高出屋面 2m。5、屋面有隔热层应从隔热层板面算起。四、建筑...
