增压缸的工作原理

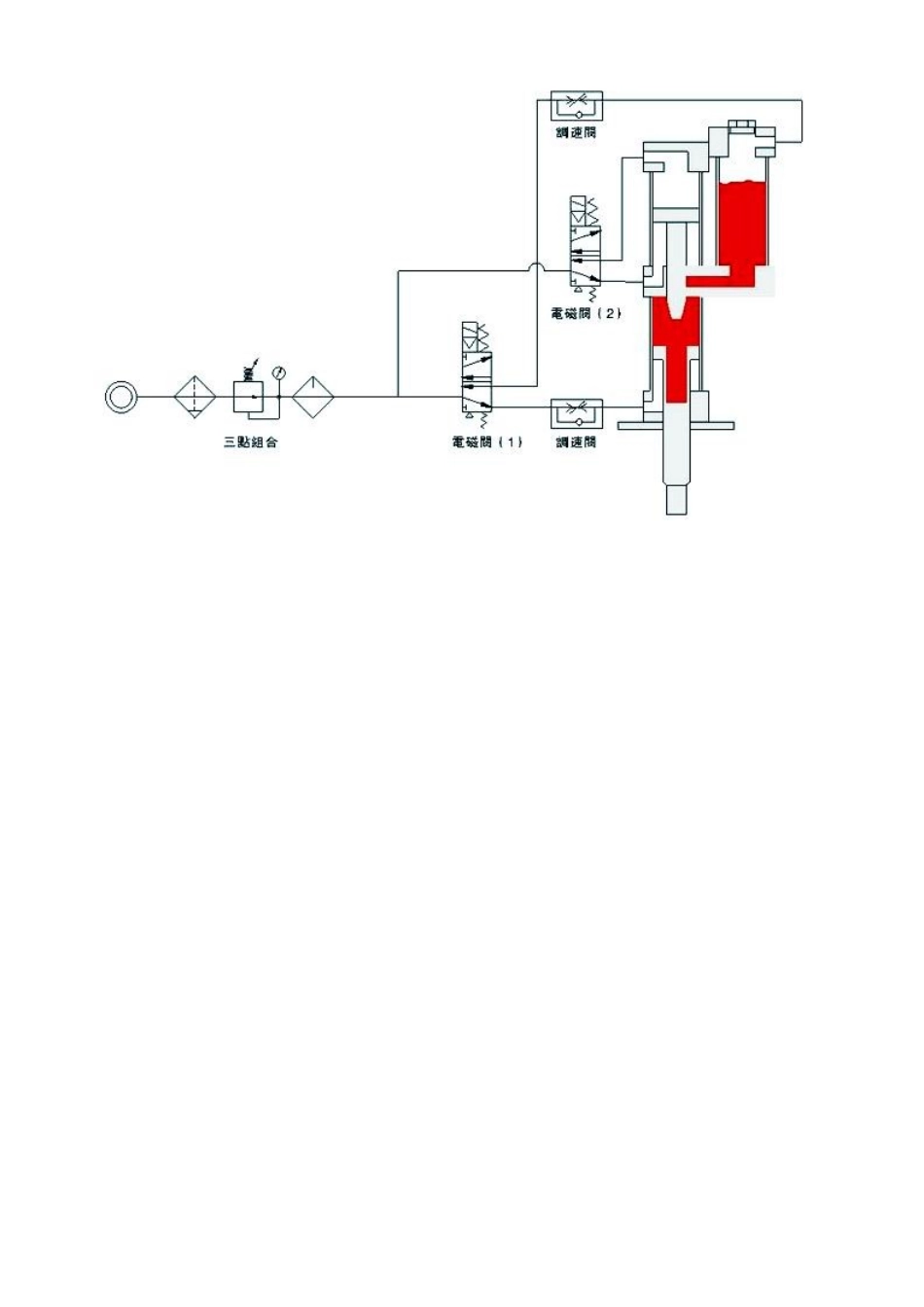

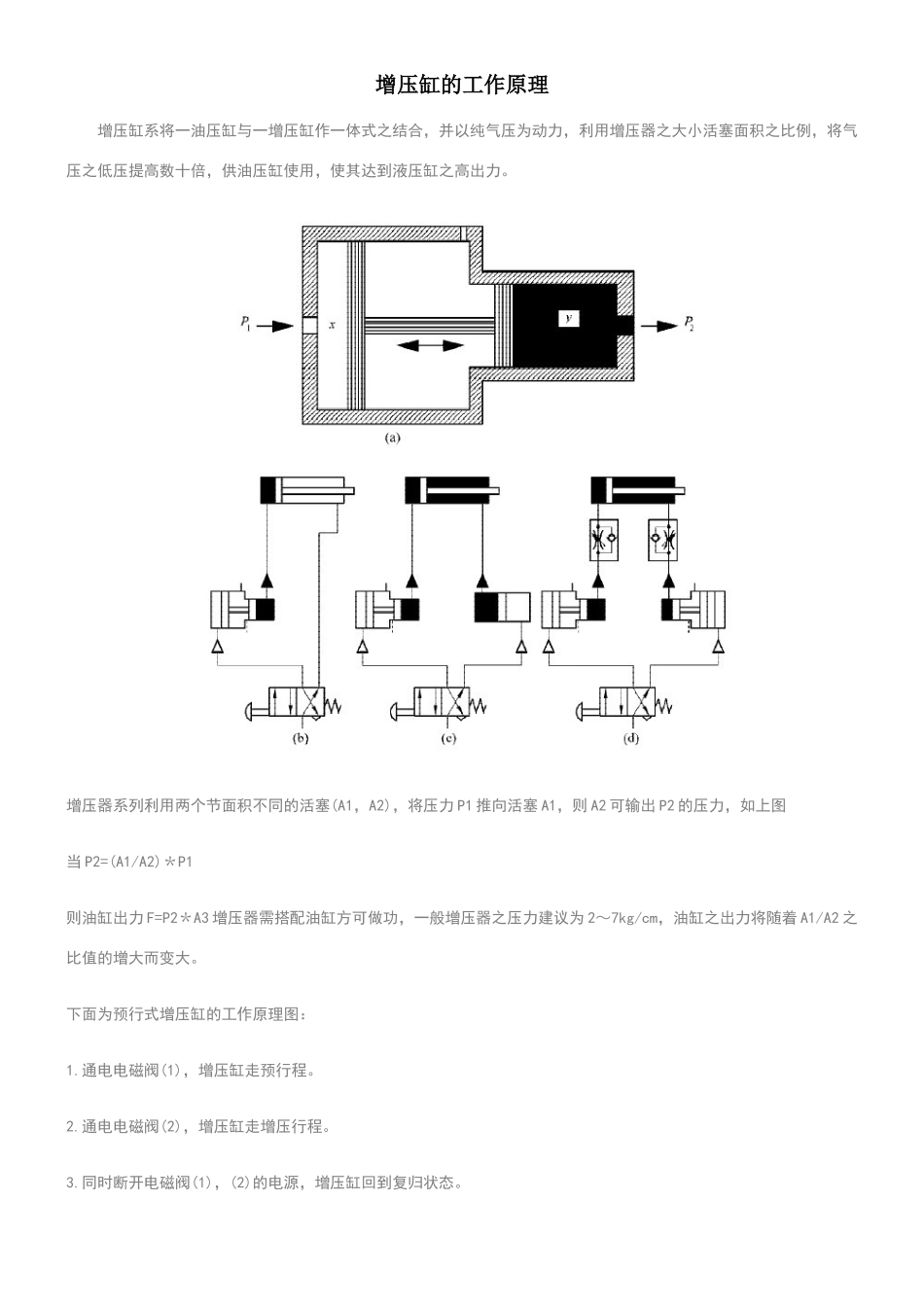

增压缸的工作原理增压缸系将一油压缸与一增压缸作一体式之结合，并以纯气压为动力，利用增压器之大小活塞面积之比例，将气压之低压提高数十倍，供油压缸使用，使其达到液压缸之高出力。增压器系列利用两个节面积不同的活塞(A1，A2)，将压力 P1 推向活塞 A1，则 A2 可输出 P2 的压力，如上图当 P2=(A1/A2)＊P1则油缸出力 F=P2＊A3 增压器需搭配油缸方可做功，一般增压器之压力建议为 2～7kg/cm，油缸之出力将随着 A1/A2 之比值的增大而变大。下面为预行式增压缸的工作原理图：1.通电电磁阀(1)，增压缸走预行程。2.通电电磁阀(2)，增压缸走增压行程。3.同时断开电磁阀(1)，(2)的电源，增压缸回到复归状态。
