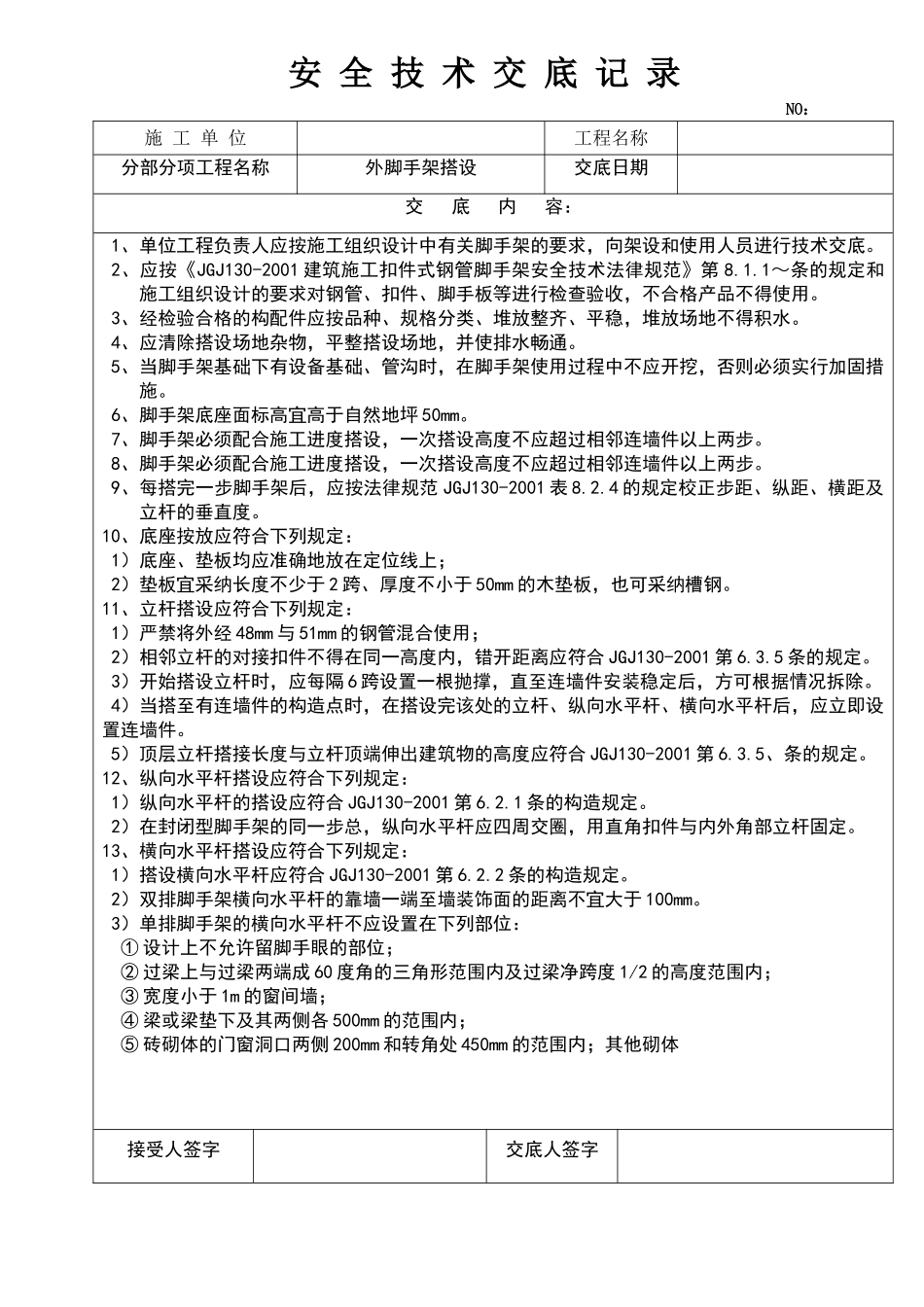

外架搭设安全技术交底

安 全 技 术 交 底 记 录 NO：施 工 单 位工程名称分部分项工程名称外脚手架搭设交底日期交 底 内 容：1、单位工程负责人应按施工组织设计中有关脚手架的要求，向架设和使用人员进行技术交底。2、应按《JGJ130-2001 建筑施工扣件式钢管脚手架安全技术法律规范》第 8.1.1～条的规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。3、经检验合格的构配件应按品种、规格分类、堆放整齐、平稳，堆放场地不得积水。4、应清除搭设场地杂物，平整搭设场地，并使排水畅通。5、当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须实行加固措施。6、脚手架底座面标高宜高于自然地坪 50mm。7、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。8、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。9、每搭完一步脚手架后，应按法律规范 JGJ130-2001 表 8.2.4 的规定校正步距、纵距、横距及立杆的垂直度。10、底座按放应符合下列规定：1）底座、垫板均应准确地放在定位线上；2）垫板宜采纳长度不少于 2 跨、厚度不小于 50mm 的木垫板，也可采纳槽钢。11、立杆搭设应符合下列规定：1）严禁将外经 48mm 与 51mm 的钢管混合使用；2）相邻立杆的对接扣件不得在同一高度内，错开距离应符合 JGJ130-2001 第 6.3.5 条的规定。3）开始搭设立杆时，应每隔 6 跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。4）当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。5）顶层立杆搭接长度与立杆顶端伸出建筑物的高度应符合 JGJ130-2001 第 6.3.5、条的规定。12、纵向水平杆搭设应符合下列规定：1）纵向水平杆的搭设应符合 JGJ130-2001 第 6.2.1 条的构造规定。2）在封闭型脚手架的同一步总，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。 13、横向水平杆搭设应符合下列规定：1）搭设横向水平杆应符合 JGJ130-2001 第 6.2.2 条的构造规定。2）双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于 100mm。3）单排脚手架的横向水平杆不应设置在下列部位： ① 设计上不允许留脚手眼的部位； ② 过梁上与过梁两端成 60 度角的三角形范围内及过梁净跨度 1/2 的高度范围内；③ 宽度小于 1m 的窗间墙；④ 梁或梁垫下及其两侧各 500mm 的范围内；⑤ 砖砌体的门窗洞口两侧 200mm 和转角处 450mm 的范围内；其他砌体接受人签字交底人签字
