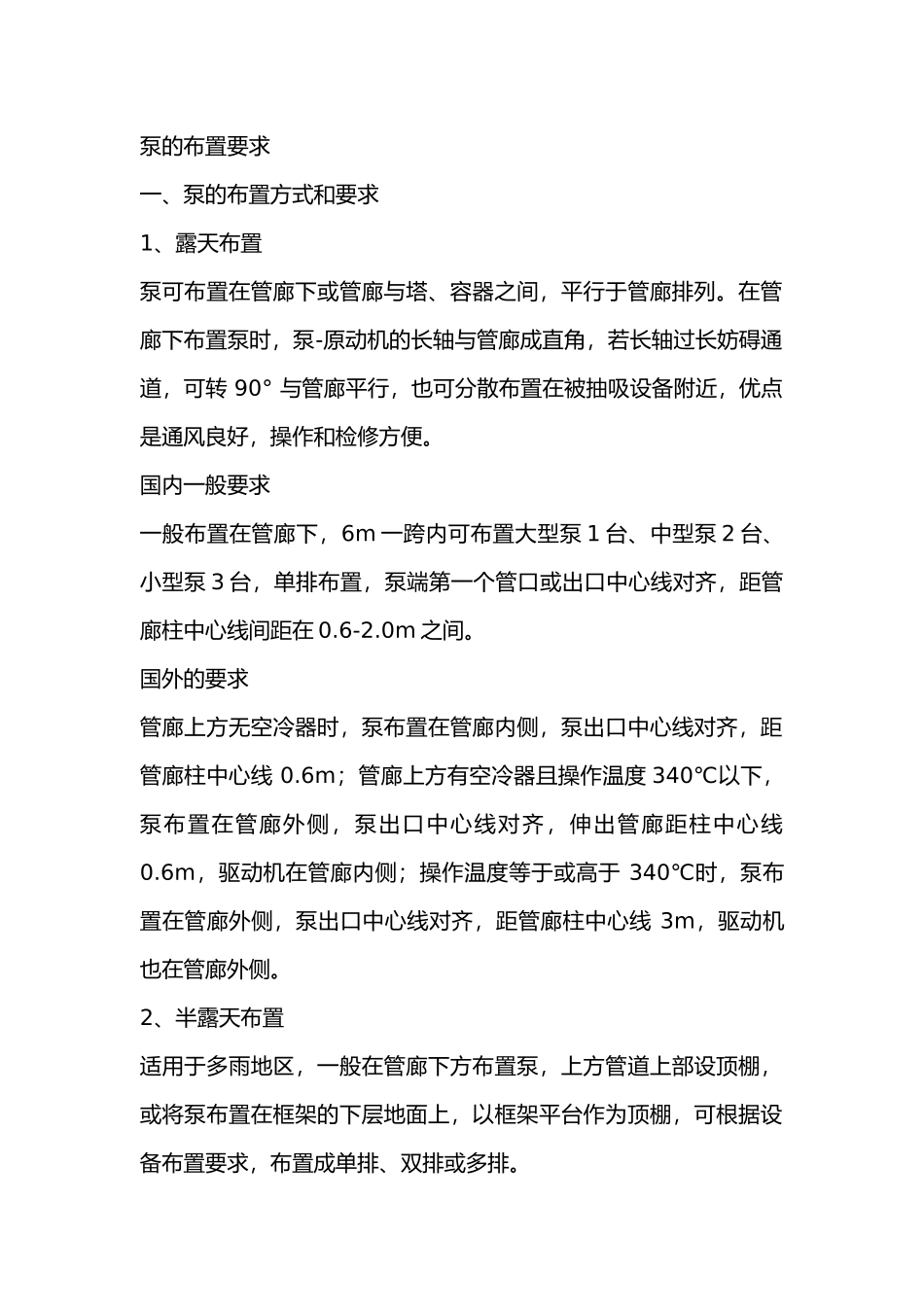

泵的布置要求一、泵的布置方式和要求1、露天布置泵可布置在管廊下或管廊与塔、容器之间，平行于管廊排列。在管廊下布置泵时，泵-原动机的长轴与管廊成直角，若长轴过长妨碍通道，可转 90° 与管廊平行，也可分散布置在被抽吸设备附近，优点是通风良好，操作和检修方便。国内一般要求一般布置在管廊下，6m 一跨内可布置大型泵 1 台、中型泵 2 台、小型泵 3 台，单排布置，泵端第一个管口或出口中心线对齐，距管廊柱中心线间距在 0.6-2.0m 之间。国外的要求管廊上方无空冷器时，泵布置在管廊内侧，泵出口中心线对齐，距管廊柱中心线 0.6m；管廊上方有空冷器且操作温度 340℃以下，泵布置在管廊外侧，泵出口中心线对齐，伸出管廊距柱中心线0.6m，驱动机在管廊内侧；操作温度等于或高于 340℃时，泵布置在管廊外侧，泵出口中心线对齐，距管廊柱中心线 3m，驱动机也在管廊外侧。2、半露天布置适用于多雨地区，一般在管廊下方布置泵，上方管道上部设顶棚，或将泵布置在框架的下层地面上，以框架平台作为顶棚，可根据设备布置要求，布置成单排、双排或多排。3、室内布置在寒冷或多风沙地区或若工艺过程要求设备布置在室内的，泵应布置在室内。热油泵（操作温度等于或高于自燃点的可燃液体泵）与冷油泵（操作温度低于自燃点的甲 B、乙 A 类可燃液体泵）或液态烃泵应分别布置在各自房间内，各泵房中间用防火墙隔开，门窗距离不应小于 4.5m。若泵数量少，热油泵可与冷油泵同房布置，但间距不小于 4.5m。甲、乙 A 类液体泵房地面不应有地坑或地沟，宜在侧墙下部采取通风措施。4、单排布置的泵泵端第一个管口或出口中心线取齐，离心泵并列布置时这样布置管道整齐，泵前有方便统一的操作面。泵端基础面取齐，便于设置排污管或排污沟以及基础施工方便。动力端基础面取齐，如泵用电机带动时，引向电机的电缆接线容易且经济；泵的开关和电流盘在一条线上取齐，排列整齐且电机端容易操作，但泵大小差别大时可能造成吸入管过长。5、双排布置的泵宜将两排泵的动力端相对，中间留出检修通道。6、多排布置的泵宜两排泵的动力端相对，两排中的一排与另两排中的一排出口端相对，中间留出检修和操作通道。7、蒸汽往复泵的动力侧和泵侧应留有抽出活塞和拉杆的位置。8、立式泵布置在管廊下方或框架下方时，上方应留出泵体安装和检修所需的空间。二、泵的间距按 SH3011 规定，两台泵之间的净距，不宜小于 0.7m （ HG 20546 规定，最小净距为 0.8...
