预制楼梯吊装工艺简介VIP专享

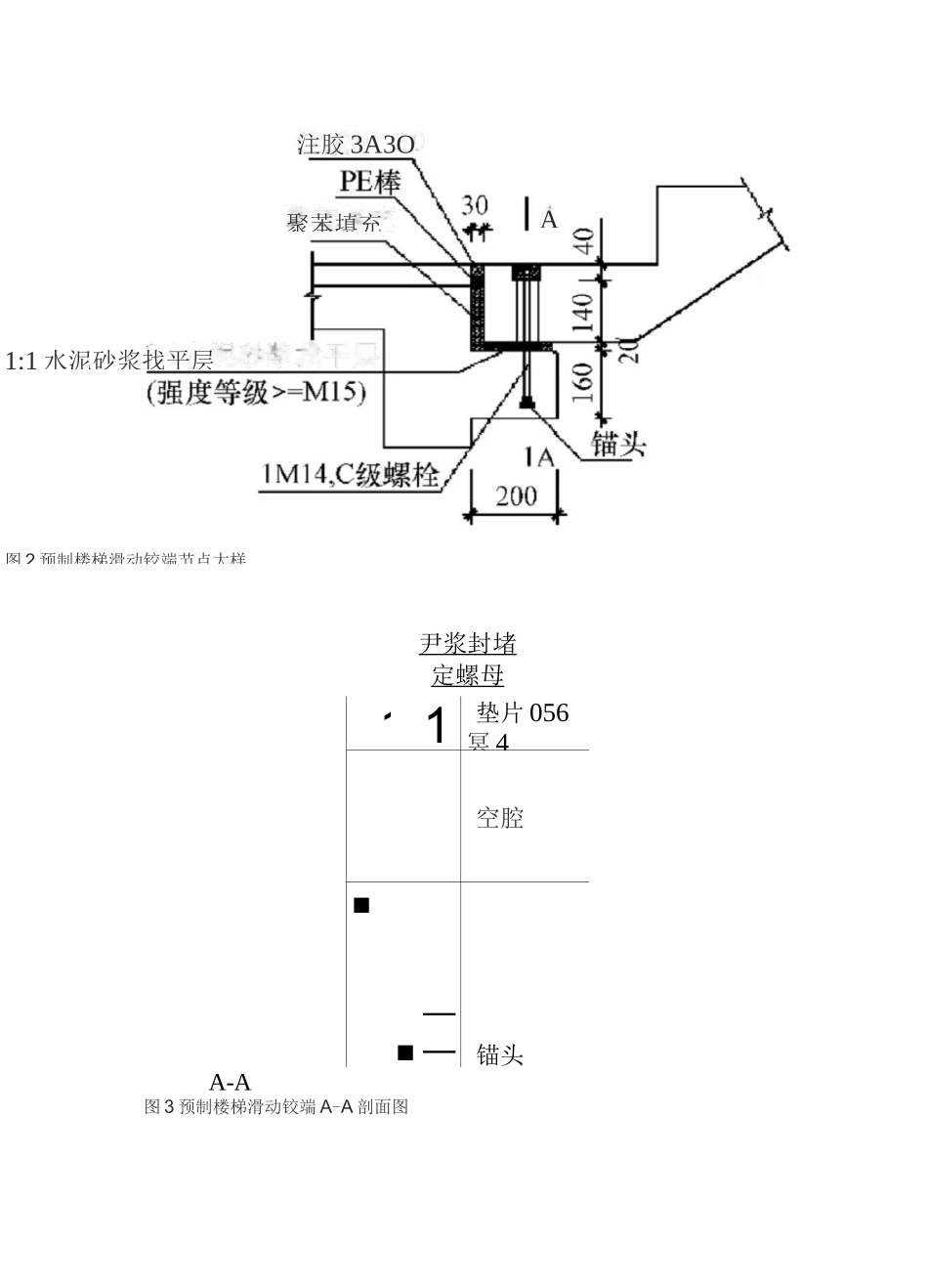

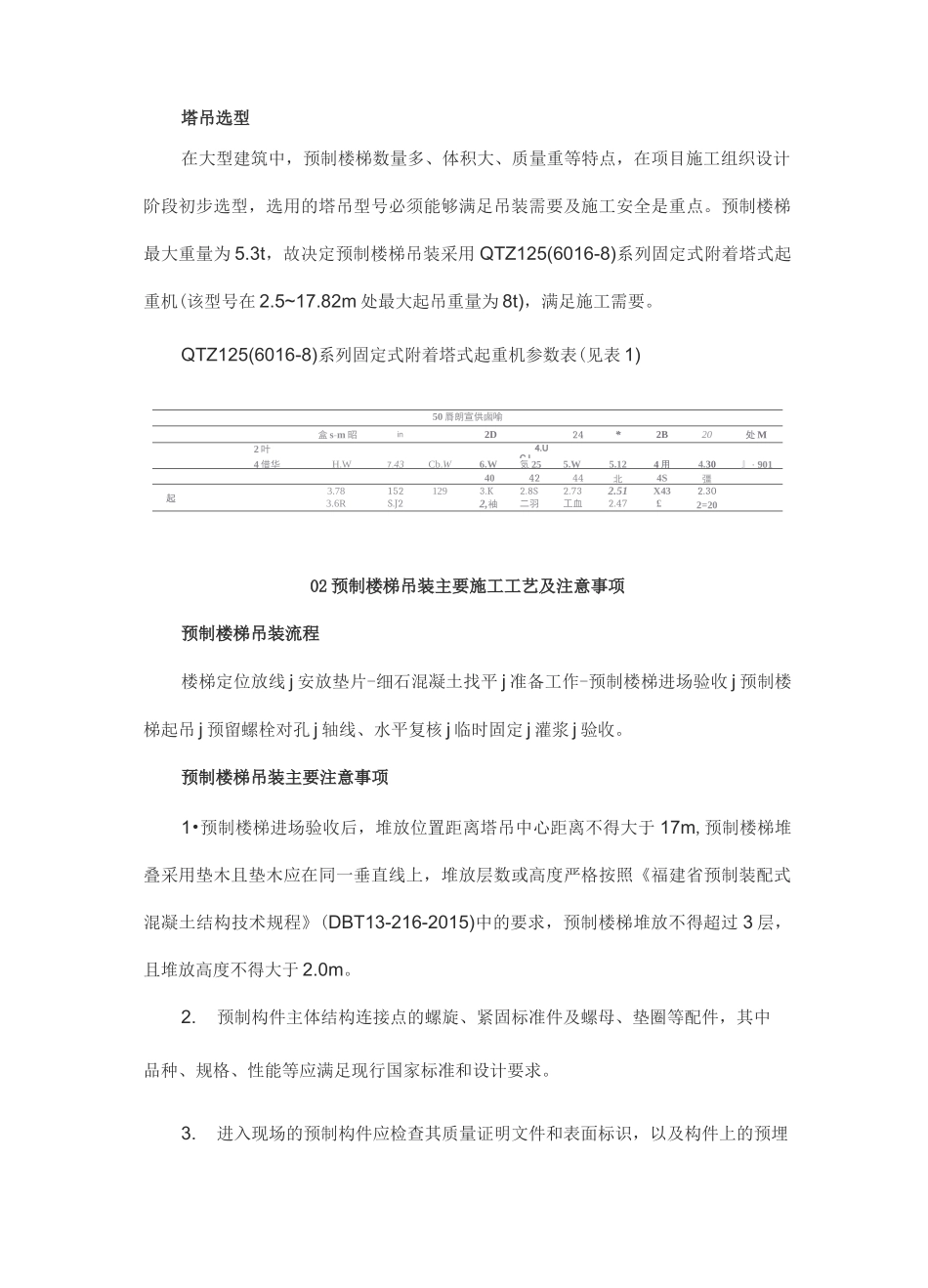

20亘、1:1 水泥砂浆找平层（强度等级＞=M15）油毡一层 / 1M14.C 级螺栓砂浆封堵（平整、洛实 ・ 光滑） C40 级 CGM 灌浆注胶 30 裝号 ~PEJ^ \聚薪專¥1图 1 预制楼梯固定绞端节点大样■■■■前言本文将结合实际施工过程，介绍吊装预制楼梯的塔吊选型及楼梯吊装施工工艺、质量控制要求等，为今后类似工程提供参考借鉴。01 预制楼梯吊装塔吊选型预制楼梯参数所有预制构件经过拆分设计后，各栋层预制楼梯型号为 YTB1（构件净宽1175mm,重 4.83t,共 168 转）和 YTB2（构件净宽 1275mm,重 5.3t,共 168 转），预制楼梯上端采用固定铰，下端采用滑动铰，如图 1~3 所示：尹浆封堵定螺母1 1垫片 056冥 4空腔■■——锚头A-A图 3 预制楼梯滑动铰端 A-A 剖面图A注胶 3A3O聚苯填充1:1 水泥砂浆找平层图 2 预制楼梯滑动铰端节点大样塔吊选型在大型建筑中，预制楼梯数量多、体积大、质量重等特点，在项目施工组织设计阶段初步选型，选用的塔吊型号必须能够满足吊装需要及施工安全是重点。预制楼梯最大重量为 5.3t，故决定预制楼梯吊装采用 QTZ125(6016-8)系列固定式附着塔式起重机(该型号在 2.5~17.82m 处最大起吊重量为 8t)，满足施工需要。QTZ125(6016-8)系列固定式附着塔式起重机参数表(见表 1)50 脣朗宣供鹵喻盒 s-m 昭in2D24*2B20处 M2 叶4.UCJ4 借华H.W7.43Cb.W6.W気 255.W5.124 用4.30』・901404244北4S彊起3.781521293.K2.8S2.732.51X432.303.6RS.J22,袖二羽工血2.47£2=2002 预制楼梯吊装主要施工工艺及注意事项预制楼梯吊装流程楼梯定位放线 j 安放垫片-细石混凝土找平 j 准备工作-预制楼梯进场验收 j 预制楼梯起吊 j 预留螺栓对孔 j 轴线、水平复核 j 临时固定 j 灌浆 j 验收。预制楼梯吊装主要注意事项1•预制楼梯进场验收后，堆放位置距离塔吊中心距离不得大于 17m,预制楼梯堆叠采用垫木且垫木应在同一垂直线上，堆放层数或高度严格按照《福建省预制装配式混凝土结构技术规程》(DBT13-216-2015)中的要求，预制楼梯堆放不得超过 3 层，且堆放高度不得大于 2.0m。2.预制构件主体结构连接点的螺旋、紧固标准件及螺母、垫圈等配件，其中品种、规格、性能等应满足现行国家标准和设计要求。3.进入现场的预制构件应检查其质量证明文件和表面标识，以及构件上的预埋件、插筋和预留孔洞的规格、位置和数量、结合面等。表面标识应标明生产单位、构件型号、生产日期和质量验收标志...
