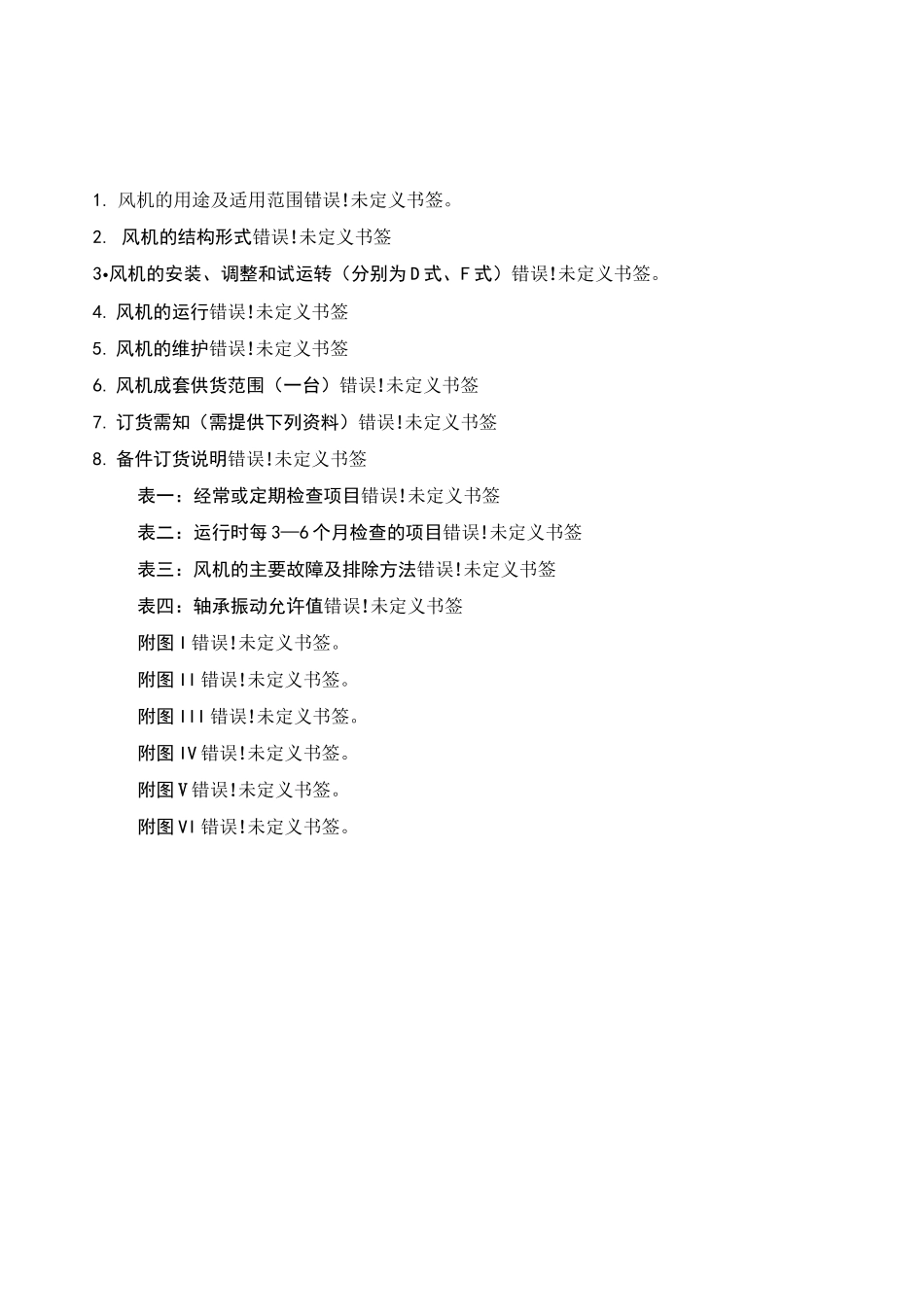

1. 风机的用途及适用范围错误!未定义书签。2. 风机的结构形式错误!未定义书签3•风机的安装、调整和试运转（分别为 D 式、F 式）错误!未定义书签。4. 风机的运行错误!未定义书签5. 风机的维护错误!未定义书签6. 风机成套供货范围（一台）错误!未定义书签7. 订货需知（需提供下列资料）错误!未定义书签8. 备件订货说明错误!未定义书签表一：经常或定期检查项目错误!未定义书签表二：运行时每 3—6 个月检查的项目错误!未定义书签表三：风机的主要故障及排除方法错误!未定义书签表四：轴承振动允许值错误!未定义书签附图 I 错误!未定义书签。附图 II 错误!未定义书签。附图 III 错误!未定义书签。附图 IV 错误!未定义书签。附图 V 错误!未定义书签。附图 VI 错误!未定义书签。本技术文件受法律保护，未经本公司同意，不得使用、复制、扩散或以其它方式提供给第三方。1.风机的用途及适用范围该说明书适用于成都电力机械厂（CPMW）设计制造的 D 式（悬臂式）、F 式（双支撑）离心风机的安装调试。各系列风机适用于汽轮发电机组蒸汽锅炉的送、引、一次、二次、密封、排粉、增压风机等系统，也适用于矿井及其它工业的强制通风。送、一次、二次、密封风机输送的介质为常温空气，其最高温度不超过 80°C；弓 I、增压风机输送介质为烟气，其最高温度不超过 250°C；排粉风机输送的介质为含尘量不大于 80g/rw、最高温度不超过 250°C 的非腐蚀性气体。在弓风机前须加装除尘装置，除尘效率不得低于 99％，进入风机的烟气含尘量一般应小于200rg/r3。2.风机的结构形式各系列离心风机由不同机号组成。风机进出口角度分别为 0°、45°、90°、135°、180°、225°共六种标准角度供选配，特殊进出口角度在订货时协商解决通风机叶轮的旋转方向可分为右旋和左旋两种，从电动机端看风机顺时针旋转为右旋，逆时针旋转为左旋。各系列风机主要由叶轮、机壳、进气箱、集流器、调节门及转动组等部分组成。2.4.1 常规风机叶轮为板式或机翼式叶片，采用 Q345R 钢板焊接而成。对于大机号、高转速的风机，采用 WH60 或更高强度等级的高强度合金钢。2.4.2 机壳用 Q235 钢板焊接而成。弓 I、排粉、增压风机机壳内壁焊有 Q345 防磨衬板，以便磨损后更换，外侧焊有肋板以增强刚性。大机号风机的壳体另加型钢支撑固定在基础上。机壳与集流器用螺栓连接。集流器或进气箱进口可配置调节门。机壳做成剖分式结构，拆开上部后转子可直接吊...
