天辰路管廊深基坑支护方案

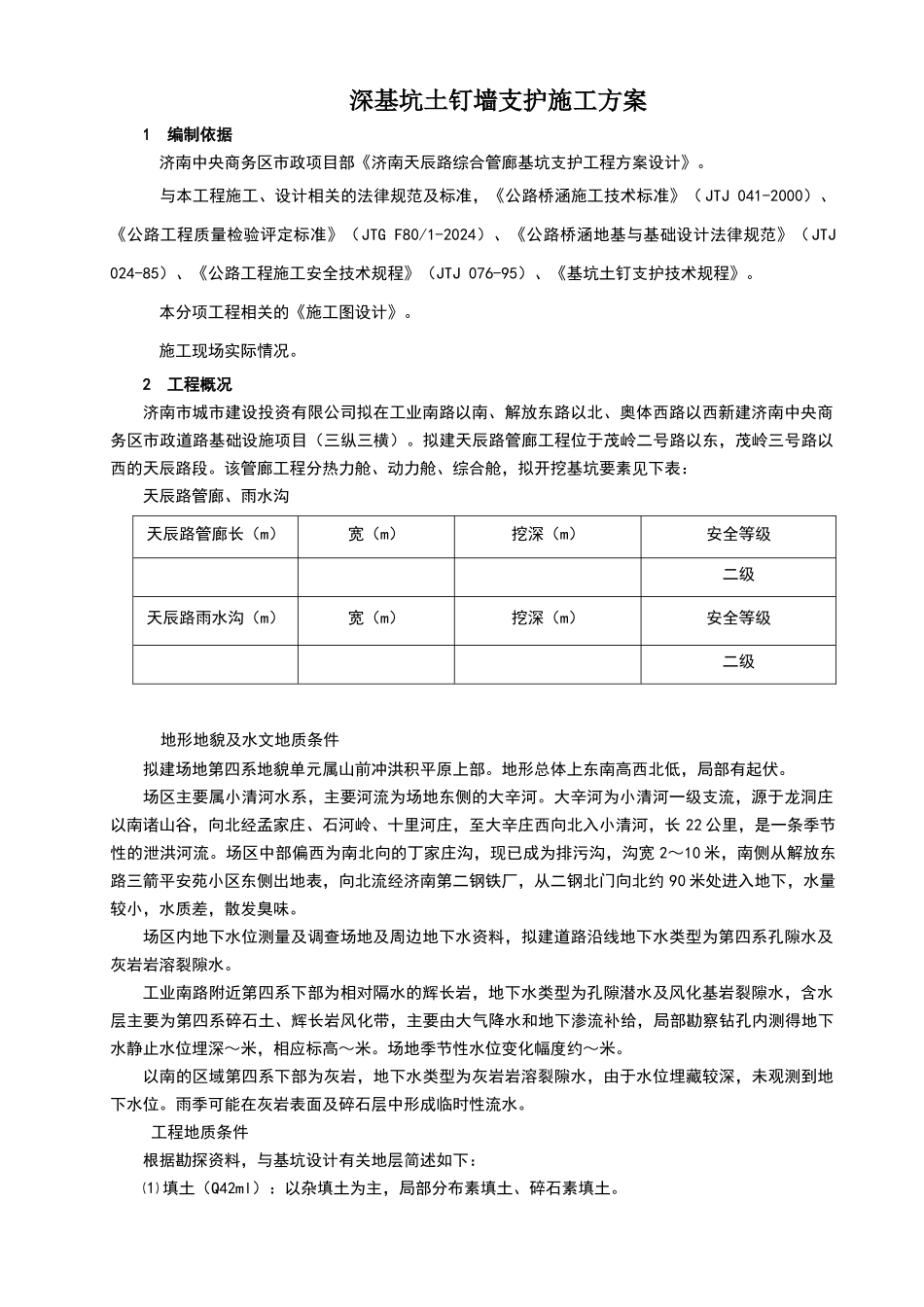

深基坑土钉墙支护施工方案1 编制依据 济南中央商务区市政项目部《济南天辰路综合管廊基坑支护工程方案设计》。 与本工程施工、设计相关的法律规范及标准，《公路桥涵施工技术标准》（ JTJ 041-2000）、《公路工程质量检验评定标准》（JTG F80/1-2024）、《公路桥涵地基与基础设计法律规范》（JTJ 024-85）、《公路工程施工安全技术规程》（JTJ 076-95）、《基坑土钉支护技术规程》。 本分项工程相关的《施工图设计》。 施工现场实际情况。2 工程概况济南市城市建设投资有限公司拟在工业南路以南、解放东路以北、奥体西路以西新建济南中央商务区市政道路基础设施项目（三纵三横）。拟建天辰路管廊工程位于茂岭二号路以东，茂岭三号路以西的天辰路段。该管廊工程分热力舱、动力舱、综合舱，拟开挖基坑要素见下表：天辰路管廊、雨水沟 地形地貌及水文地质条件拟建场地第四系地貌单元属山前冲洪积平原上部。地形总体上东南高西北低，局部有起伏。场区主要属小清河水系，主要河流为场地东侧的大辛河。大辛河为小清河一级支流，源于龙洞庄以南诸山谷，向北经孟家庄、石河岭、十里河庄，至大辛庄西向北入小清河，长 22 公里，是一条季节性的泄洪河流。场区中部偏西为南北向的丁家庄沟，现已成为排污沟，沟宽 2～10 米，南侧从解放东路三箭平安苑小区东侧出地表，向北流经济南第二钢铁厂，从二钢北门向北约 90 米处进入地下，水量较小，水质差，散发臭味。场区内地下水位测量及调查场地及周边地下水资料，拟建道路沿线地下水类型为第四系孔隙水及灰岩岩溶裂隙水。工业南路附近第四系下部为相对隔水的辉长岩，地下水类型为孔隙潜水及风化基岩裂隙水，含水层主要为第四系碎石土、辉长岩风化带，主要由大气降水和地下渗流补给，局部勘察钻孔内测得地下水静止水位埋深～米，相应标高～米。场地季节性水位变化幅度约～米。以南的区域第四系下部为灰岩，地下水类型为灰岩岩溶裂隙水，由于水位埋藏较深，未观测到地下水位。雨季可能在灰岩表面及碎石层中形成临时性流水。 工程地质条件根据勘探资料，与基坑设计有关地层简述如下：⑴ 填土（Q42ml）：以杂填土为主，局部分布素填土、碎石素填土。天辰路管廊长（m）宽（m）挖深（m）安全等级二级天辰路雨水沟（m）宽（m）挖深（m）安全等级二级① 杂填土：杂色，松散～稍密，主要成分为碎石、砖块、灰渣、混凝土块等。①1 素填土：褐黄色、黄褐色，可～硬塑，稍密，稍湿，以粘性土为主，含少量...
