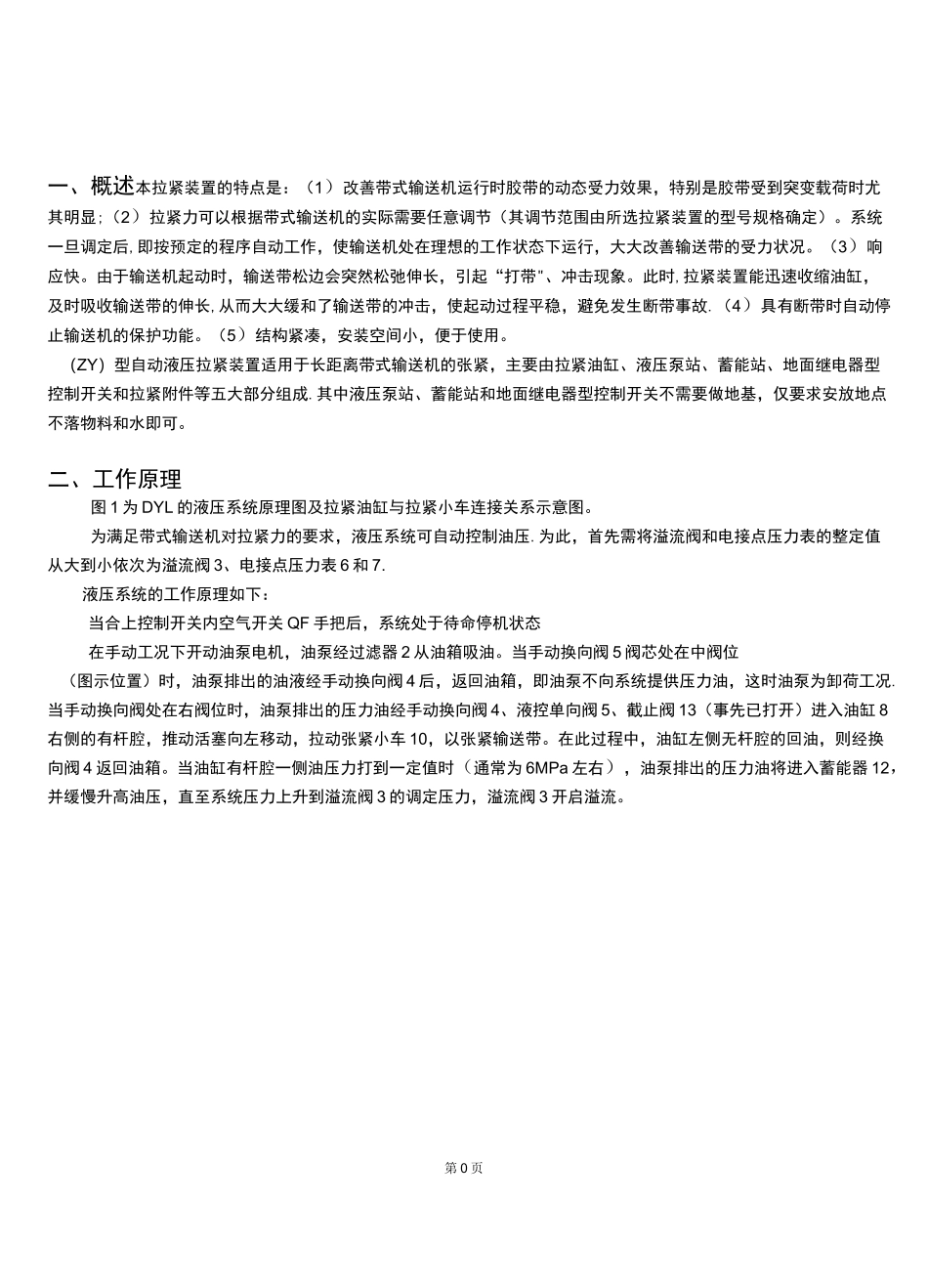

第 0 页一、概述本拉紧装置的特点是：（1）改善带式输送机运行时胶带的动态受力效果，特别是胶带受到突变载荷时尤其明显;（2）拉紧力可以根据带式输送机的实际需要任意调节（其调节范围由所选拉紧装置的型号规格确定）。系统一旦调定后,即按预定的程序自动工作，使输送机处在理想的工作状态下运行，大大改善输送带的受力状况。（3）响应快。由于输送机起动时，输送带松边会突然松弛伸长，引起“打带"、冲击现象。此时,拉紧装置能迅速收缩油缸，及时吸收输送带的伸长,从而大大缓和了输送带的冲击，使起动过程平稳，避免发生断带事故.（4）具有断带时自动停止输送机的保护功能。（5）结构紧凑，安装空间小，便于使用。（ZY）型自动液压拉紧装置适用于长距离带式输送机的张紧，主要由拉紧油缸、液压泵站、蓄能站、地面继电器型控制开关和拉紧附件等五大部分组成.其中液压泵站、蓄能站和地面继电器型控制开关不需要做地基，仅要求安放地点不落物料和水即可。二、工作原理图 1 为 DYL 的液压系统原理图及拉紧油缸与拉紧小车连接关系示意图。为满足带式输送机对拉紧力的要求，液压系统可自动控制油压.为此，首先需将溢流阀和电接点压力表的整定值从大到小依次为溢流阀 3、电接点压力表 6 和 7.液压系统的工作原理如下：当合上控制开关内空气开关 QF 手把后，系统处于待命停机状态在手动工况下开动油泵电机，油泵经过滤器 2 从油箱吸油。当手动换向阀 5 阀芯处在中阀位（图示位置）时，油泵排出的油液经手动换向阀 4 后，返回油箱，即油泵不向系统提供压力油，这时油泵为卸荷工况.当手动换向阀处在右阀位时，油泵排出的压力油经手动换向阀 4、液控单向阀 5、截止阀 13（事先已打开）进入油缸 8右侧的有杆腔，推动活塞向左移动，拉动张紧小车 10，以张紧输送带。在此过程中，油缸左侧无杆腔的回油，则经换向阀 4 返回油箱。当油缸有杆腔一侧油压力打到一定值时（通常为 6MPa 左右），油泵排出的压力油将进入蓄能器 12，并缓慢升高油压，直至系统压力上升到溢流阀 3 的调定压力，溢流阀 3 开启溢流。带式输送机液压自动拉紧装置第 1 页当系统处于自动工况时，系统压力上升到电接点压力表上接点所整定的压力值时,其接点 KP1 使得油泵电机自动停止工作.随着输送机的继续运行，由于输送带的塑性伸长和液压系统中油液的泄漏等原因，油缸有杆腔的油压会不断下降当压力降到电接点压力表下接点时，其接点 KP2 使得油泵电机重...
