实验二-管道含尘浓度测定实验讲义

实验二-管道含尘浓度测定实验讲义_第1页
1/3

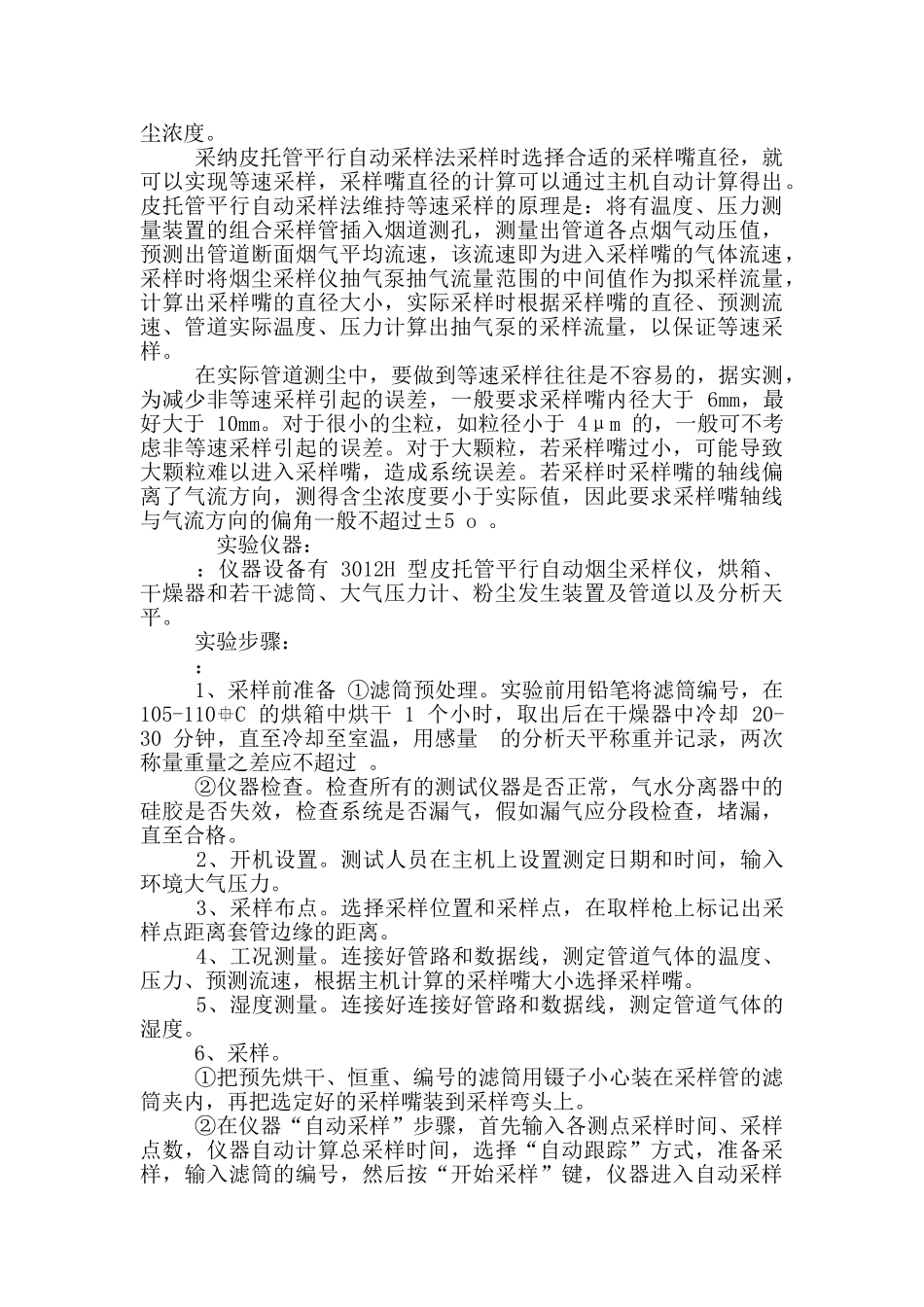

实验二-管道含尘浓度测定实验讲义_第2页
2/3

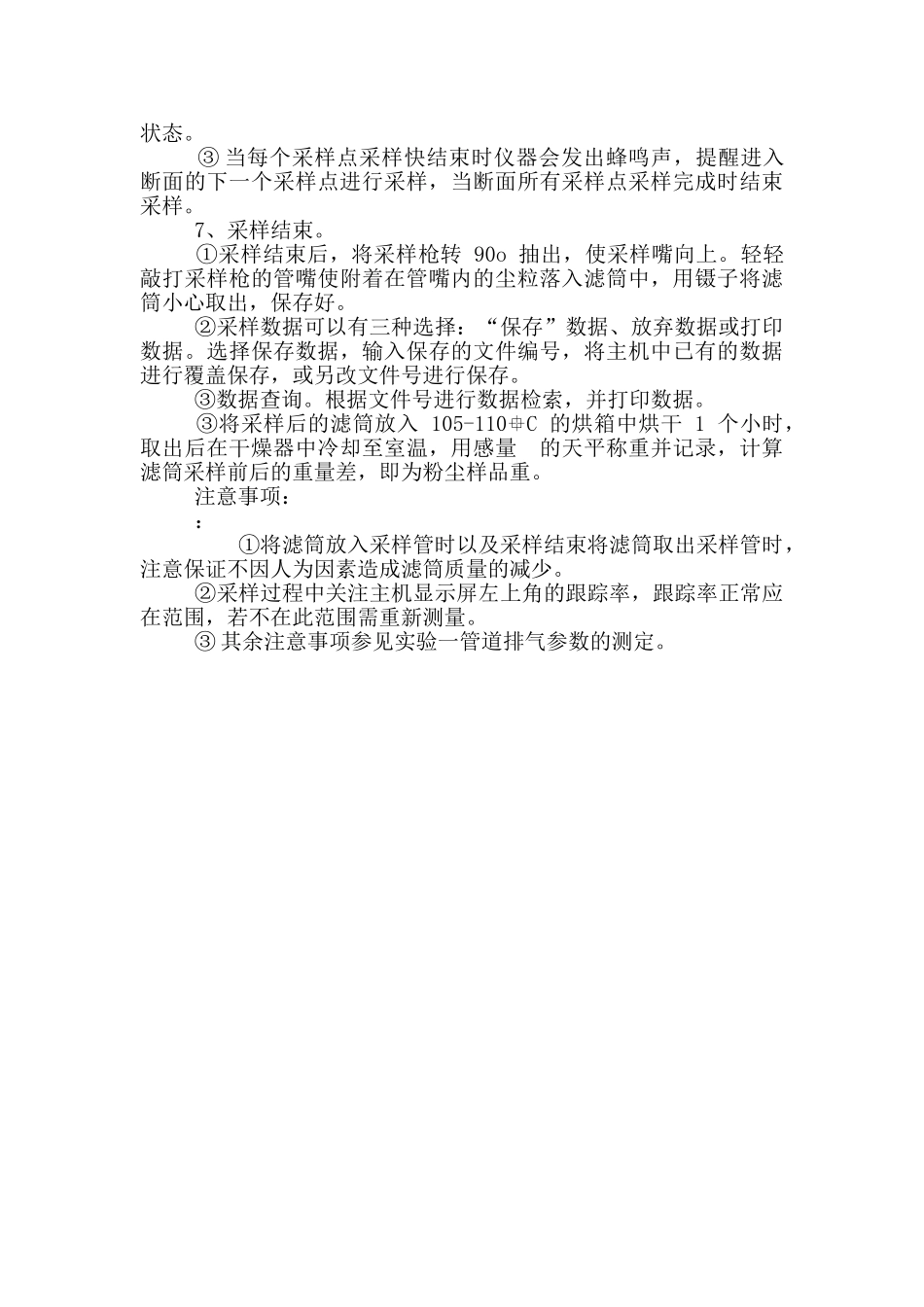

实验二-管道含尘浓度测定实验讲义_第3页
3/3
实验二,管道含尘浓度测定实验讲义 实验二 管道含尘浓度 的测定 实验目的: : 1、掌握烟尘浓度测定的基本原理和方法; 2、掌握 3012H 型皮托管平行自动烟尘采样仪的使用方法。 实验原理: 1、管道中气体含尘浓度的的测定一般采纳过滤称重法。其基本原理是:从含尘气体管道中抽取一定量的含尘气体,用滤筒将气体中的粉尘分离,根据滤筒收集的粉尘质量和抽取的气体体积,计算出气体的含尘浓度。 度 管道含尘浓度 C C (mg/m 3 )= Wo / V N 式中,Wo 为滤筒采集粉尘的质量,mg V N 为标准状况下的干气体采样体积,m 3 由于在计算含尘浓度时需要用到标准状况下干气体的采样体积,所以在采集尘样之前要先测出烟气在工况下的温度、压力和湿度,再由主机将实际采样体积自动换算成标准状况下的干气体采样体积。 管道测尘采样装置由样品采集、冷凝和干燥、流量测量和控制及采样动力等部分组成。样品采集部分包括采样嘴、采样管和粉尘捕集器。冷凝器和干燥器皆是用来除去气体中所含的水蒸气,以便保护流量计和抽气泵不受水蒸气和腐蚀性气体的影响,并使采样流量的计算简化。流量测量装置有瞬时流量计和累积式流量计两类。常用的瞬时流量计有转子流量计和孔口流量计,用以测量瞬时采样流量,同时也可以用来计算采气总体积。累积式流量计有干式流量计和湿式流量计,用以测量采气总体积,各种流量计在使用之前都应进行校正。常用的采样动力有真空泵、抽气机和引射器等。假如在达到 20kpa(约为 大气压)的压力时能有 40L/min 以上的流量,即可满足一般管道采样的需要。 图 图 1 烟尘采样装置图 1-采样嘴;2—采样管(内装滤筒);3—手柄;4—橡皮管接尘粒采样仪(流量计+抽气泵) 2、烟道气中含尘烟道气中含尘浓度的测定必须采纳等速采样法。即烟气进入采样嘴的速度等于采样点的烟气流速。这样才能得到具有代表性的试样。 图 图 2 同采样速度时尘粒的运动状况 如图 c 所示,进入采样嘴的气流速度 Vn 等于管道中该点的烟气流速 Vs,测得的含尘浓度为管道的实际含尘浓度。若进入采样嘴的气流速度 Vn 大于采样管道中该点的烟气流速 Vs 时,如图 a 所示,因气体分子惯性小,容易改变方向,粉尘惯性大,不容易改变方向,所以在采样嘴边缘,外围的气体就会绕道进入采样嘴,粉尘则根据原来的方向前进,不进入采样嘴,此时,采集的烟气量偏大,相对而言,粉尘量偏小,测得的含尘浓度小于管道的实际含尘浓度。 ...
