低压配电基础知识大全，电力人必备
有关成套设备型号含义：低压 BSL：B 表示低压；S 表示双面维护；L 表示动力
GGD：G1 表示交流低压配电屏；G2 表示元件固定、固定接线；D 表示电力用柜
动力箱 XL—10,X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W 一户外
GG—1A，GG：固定式高压开关柜
XGN：X—箱式开关柜；G—固定式；N—户内装置
有关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准
SDJ—水力工业标准
在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有 380V、220V、10KV、6KV，简称低压、高压
电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义

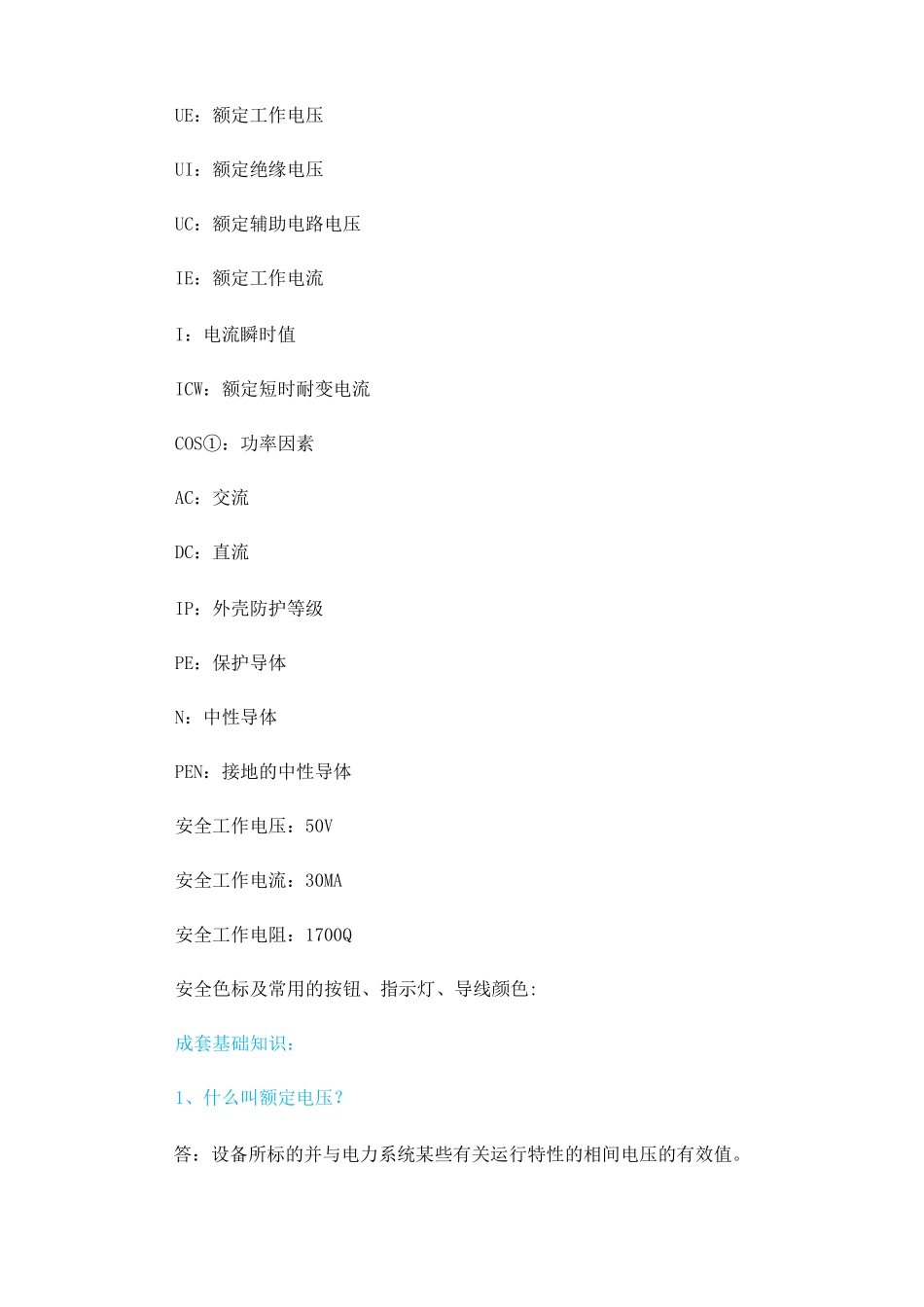

在电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Q”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COS①：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Q安全色标及常用的按钮、指示灯、导线颜色:成套基础知识：1、什么叫额定电压
答：设备所标的并与电力系统某些有关运行特性的相间电压的有效值

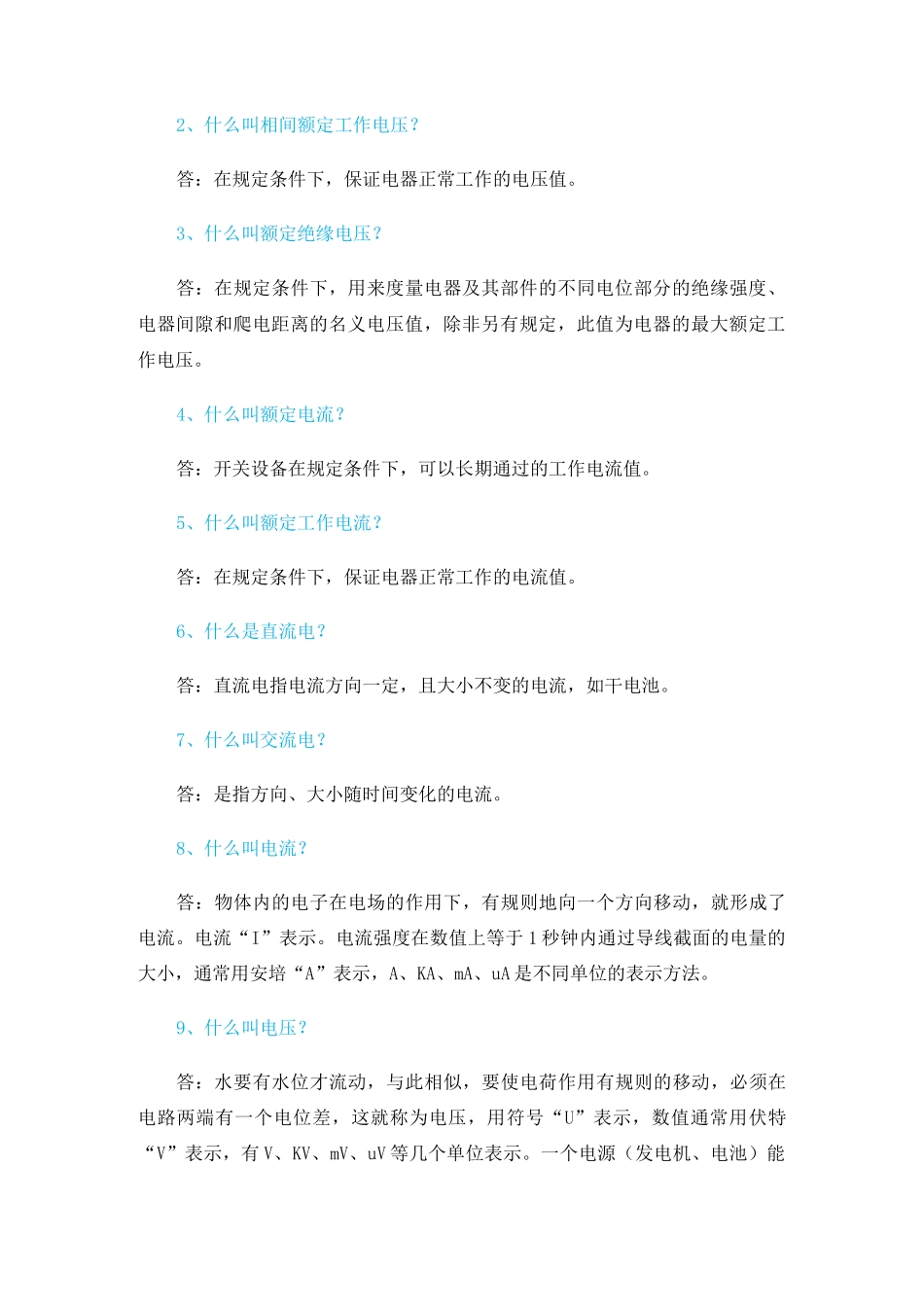

2、什么叫相间额定工作电压
答：在规定条件下，保证电器正常工作的电压值
3、什么叫额定绝缘电压
答：在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工
