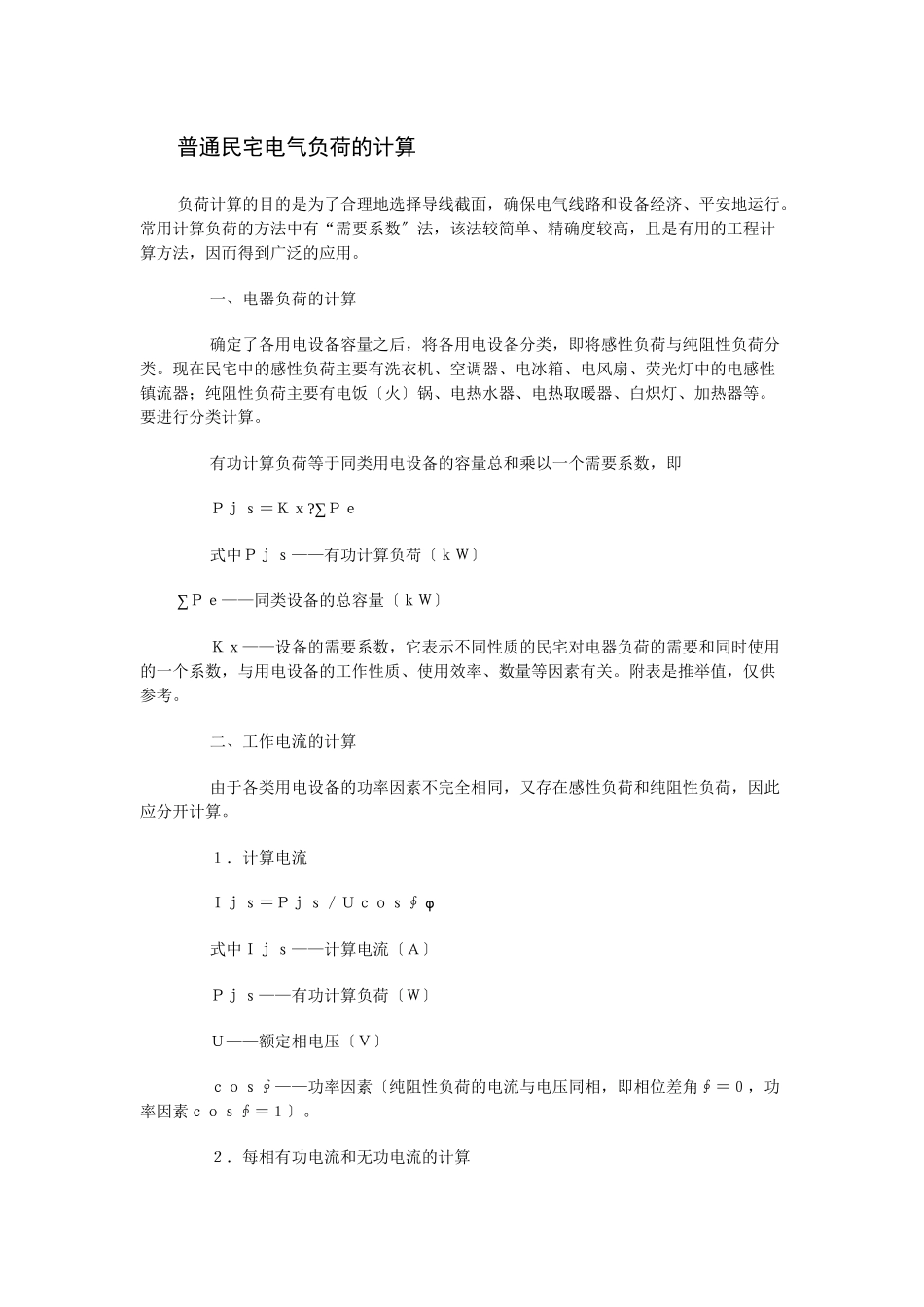

普通民宅电气负荷的计算负荷计算的目的是为了合理地选择导线截面,确保电气线路和设备经济、平安地运行。常用计算负荷的方法中有“需要系数〞法,该法较简单、精确度较高,且是有用的工程计算方法,因而得到广泛的应用。 一、电器负荷的计算 确定了各用电设备容量之后,将各用电设备分类,即将感性负荷与纯阻性负荷分类。现在民宅中的感性负荷主要有洗衣机、空调器、电冰箱、电风扇、荧光灯中的电感性镇流器;纯阻性负荷主要有电饭〔火〕锅、电热水器、电热取暖器、白炽灯、加热器等。要进行分类计算。 有功计算负荷等于同类用电设备的容量总和乘以一个需要系数,即 Pjs=Kx?∑Pe 式中Pjs——有功计算负荷〔kW〕∑Pe——同类设备的总容量〔kW〕 Kx——设备的需要系数,它表示不同性质的民宅对电器负荷的需要和同时使用的一个系数,与用电设备的工作性质、使用效率、数量等因素有关。附表是推举值,仅供参考。 二、工作电流的计算 由于各类用电设备的功率因素不完全相同,又存在感性负荷和纯阻性负荷,因此应分开计算。 1.计算电流 Ijs=Pjs/Ucos∮ 式中Ijs——计算电流〔A〕 Pjs——有功计算负荷〔W〕 U——额定相电压〔V〕 cos∮——功率因素〔纯阻性负荷的电流与电压同相,即相位差角∮=0,功率因素cos∮=1〕。 2.每相有功电流和无功电流的计算 Ia=Pjs/220 Ir=Ia tg∮ 式中Ia、Ir分别为有功电流和无功电流〔A〕 3.总的工作电流计算 Ijs总=根号[〔∑Ia〕2+〔〔∑Ir〕2] 式中∑Ia、∑Ir分别为该相线路上的有功电流、无功电流之和。Ijs总——总的计算电流〔A〕 计算好后,便可选择导线截面了。 户内低压线缆,是指安装在室内用于传输低压沟通电的电线〔导线〕、电缆。户内电压多为220V或380V,前者用于照明和家用电器,后者多用于三相动力设备。两者用途不同,但供电线、缆的选用原那么和方法是一样的。 户内线缆的选择,主要应考虑以下四个方面。 一、足够的机械强度和柔性 必须有足够的机械强度和柔软性。机械强度太小,不能承受人的抻拉力,易断。采纳暗装方式安装时,线缆要穿过固定在墙内的管道中,假设机械强度缺乏,穿线过程中就可能造成芯线折断,所以,明装或暗装的固定线缆多采纳独根铜芯或铝芯线。 家用电器的电源线或临时性插座引入线,因为常常拔插移动,重点应考虑线缆的柔软性,一般宜选...
