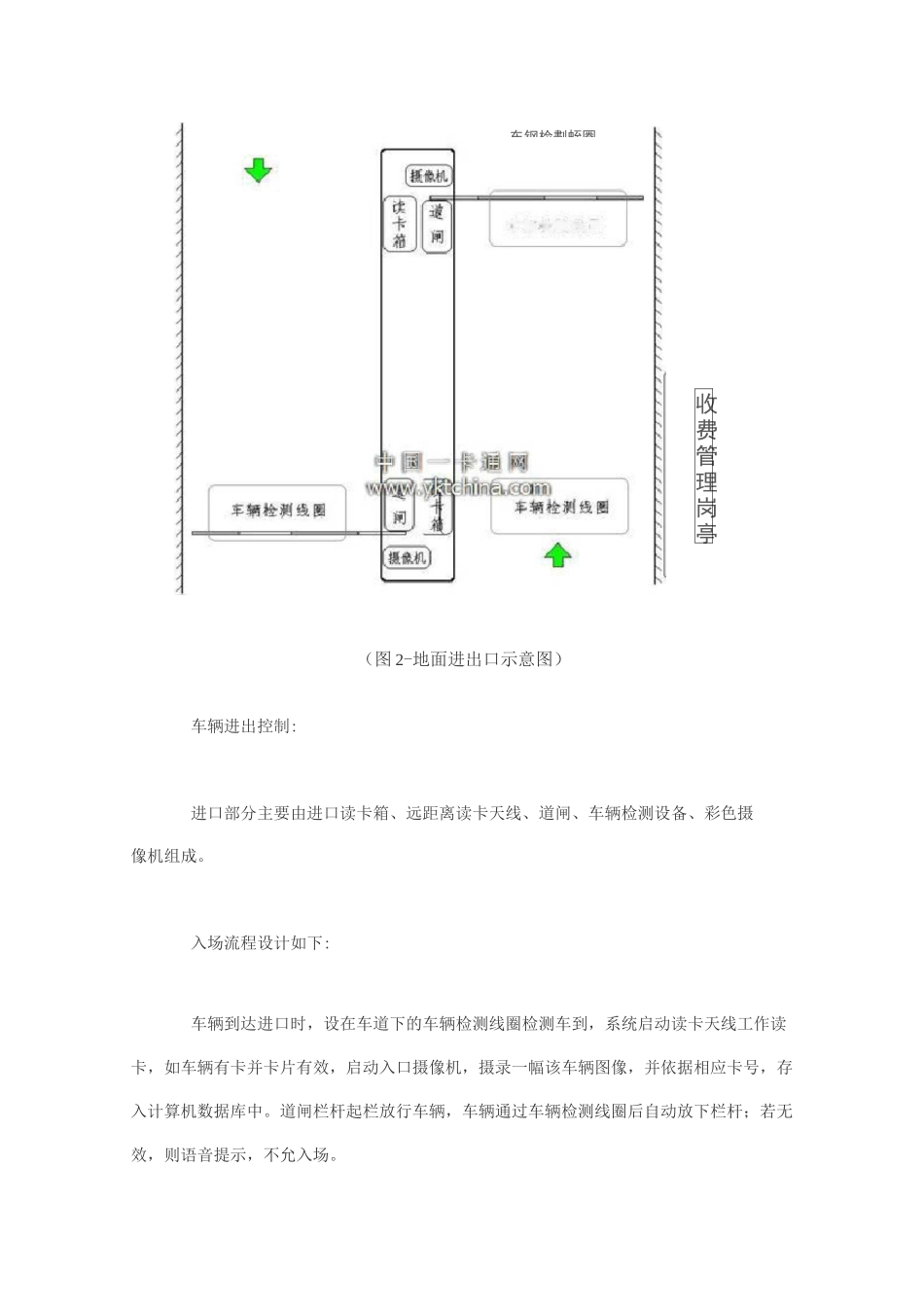

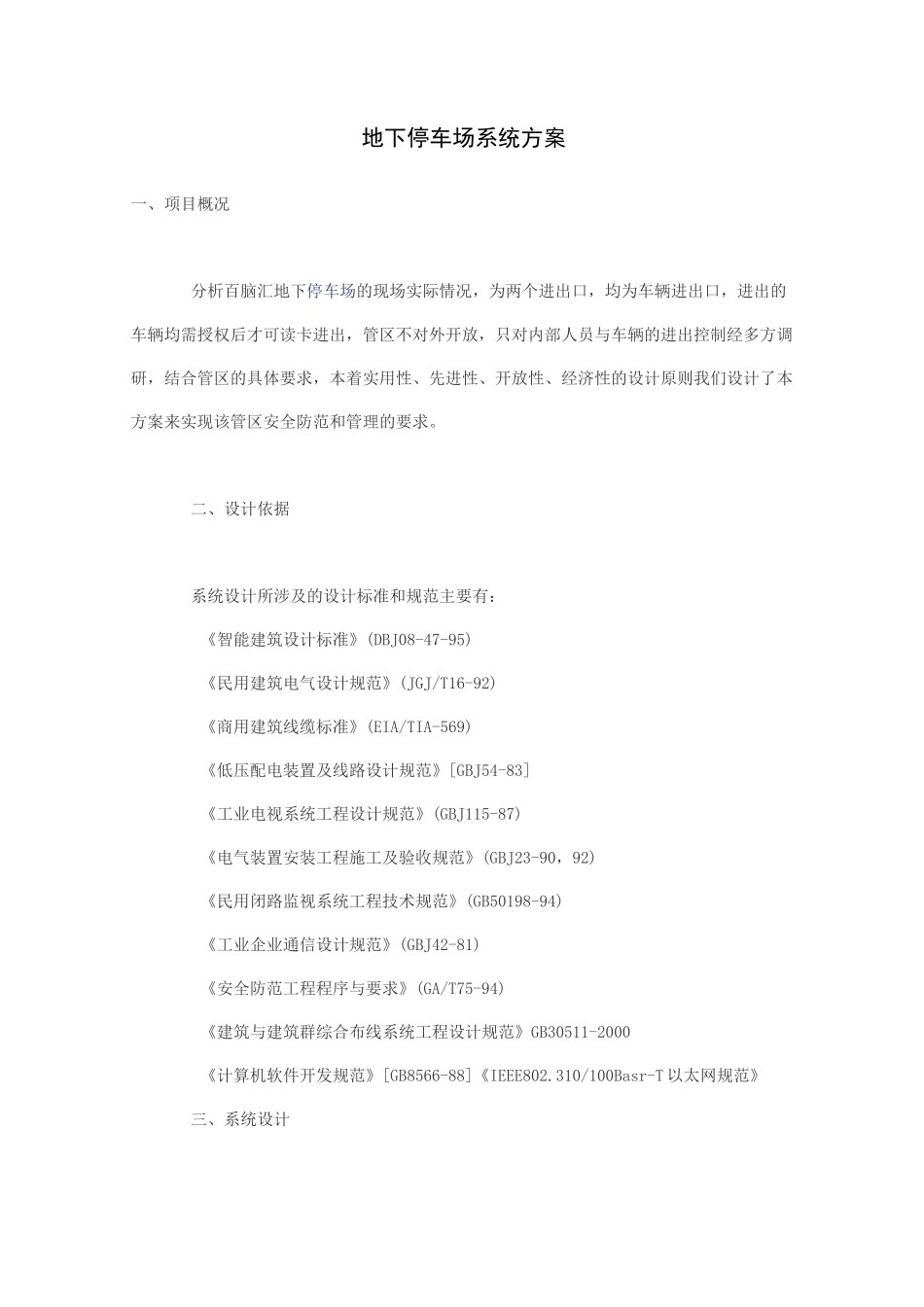

地下停车场系统方案一、项目概况分析百脑汇地下停车场的现场实际情况，为两个进出口，均为车辆进出口，进出的车辆均需授权后才可读卡进出，管区不对外开放，只对内部人员与车辆的进出控制经多方调研，结合管区的具体要求，本着实用性、先进性、开放性、经济性的设计原则我们设计了本方案来实现该管区安全防范和管理的要求。二、设计依据系统设计所涉及的设计标准和规范主要有：《智能建筑设计标准》(DBJ08-47-95)《民用建筑电气设计规范》(JGJ/T16-92)《商用建筑线缆标准》(EIA/TIA-569)《低压配电装置及线路设计规范》[GBJ54-83]《工业电视系统工程设计规范》(GBJ115-87)《电气装置安装工程施工及验收规范》(GBJ23-90，92)《民用闭路监视系统工程技术规范》(GB50198-94)《工业企业通信设计规范》(GBJ42-81)《安全防范工程程序与要求》(GA/T75-94)《建筑与建筑群综合布线系统工程设计规范》GB30511-2000《计算机软件开发规范》[GB8566-88]《IEEE802.310/100Basr-T 以太网规范》三、系统设计系统设计每个进出口由一台计算机管理，在管理处设置一台计算机做进出的授权与管理，数据存放于管理处计算机，管理处可以随时查询车辆与人员的进出与授权情况，计算机通过 TCP/IP 联成局域网络；设备与计算机间采用工业标准 RS485/RS422 进行通讯。系统设计使用的卡片为非接触式近距离无源 IC 卡片，读卡距离为 5-10cm,适合本方案中实际使用需求,系统结构如图 1 所示：数幽库1管理计算机'TCP/IP管理计聳机J管机1…•XRS422i«iiL■-II1产 d15/（图 1-系统网络结构图）进出口采用路中放置设备的摆位方式，进出口道闸机与读卡箱等放置于路中的安全岛位置。车辆进出场的读卡车辆检测器与道闸下的车辆检测器距离应大于 3 米。设备示例见图 2：收费管理岗亭（图 2-地面进出口示意图）车辆进出控制:进口部分主要由进口读卡箱、远距离读卡天线、道闸、车辆检测设备、彩色摄像机组成。入场流程设计如下:车辆到达进口时，设在车道下的车辆检测线圈检测车到，系统启动读卡天线工作读卡，如车辆有卡并卡片有效，启动入口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入计算机数据库中。道闸栏杆起栏放行车辆，车辆通过车辆检测线圈后自动放下栏杆；若无效，则语音提示，不允入场。车钢检劃蛭圏出口部分主要由出口读卡箱、远距离读卡天线、道闸、车辆检测设备、彩色摄像机组成。出场流程设计如下：车辆到达出口时，设在车道下的车辆检测线圈检测车到，...
