变电站备用电源自动投入装置--课程设计报告

变电站备用电源自动投入装置--课程设计报告_第1页
1/27
变电站备用电源自动投入装置--课程设计报告_第2页
2/27
变电站备用电源自动投入装置--课程设计报告_第3页
3/27

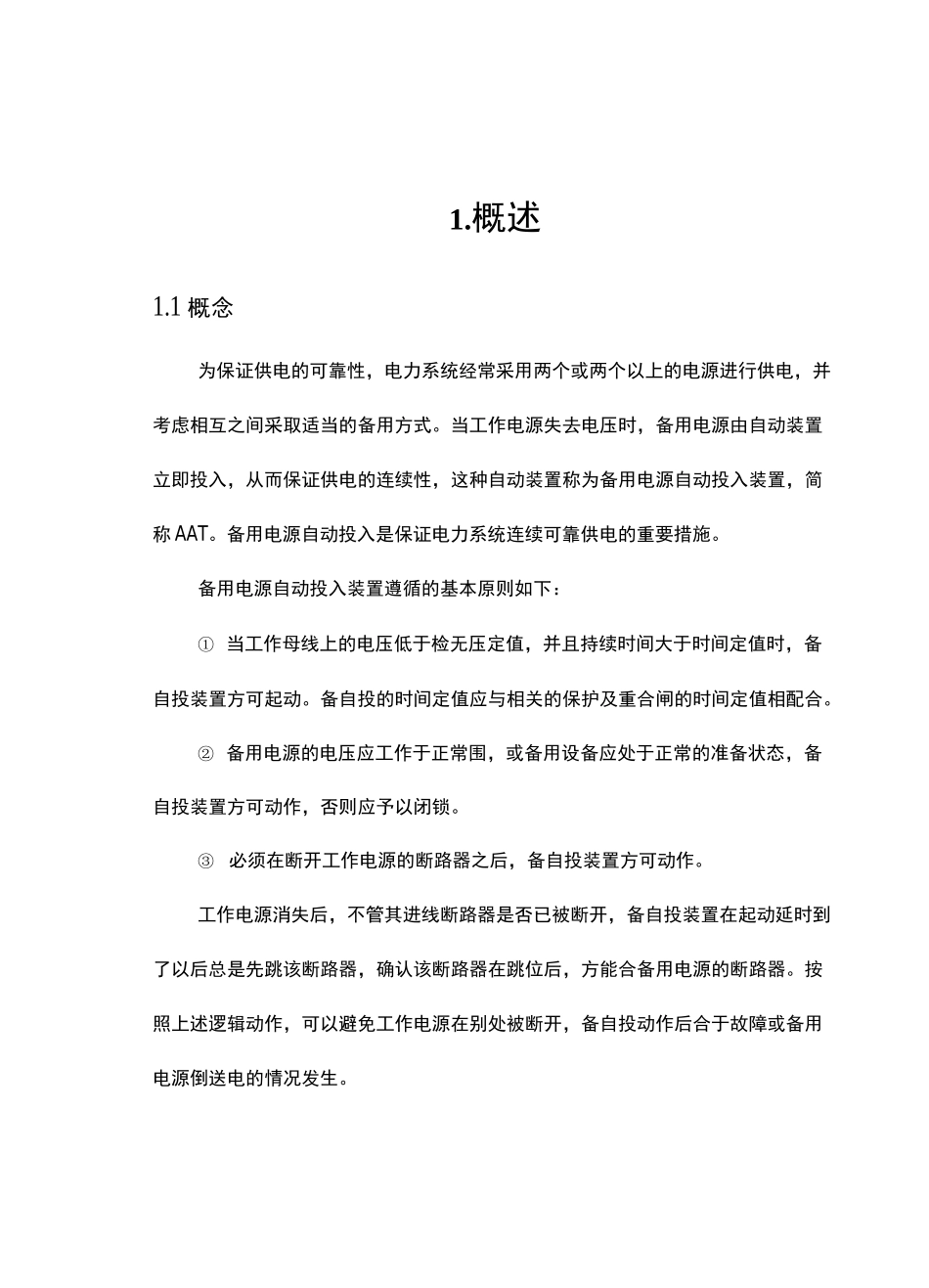

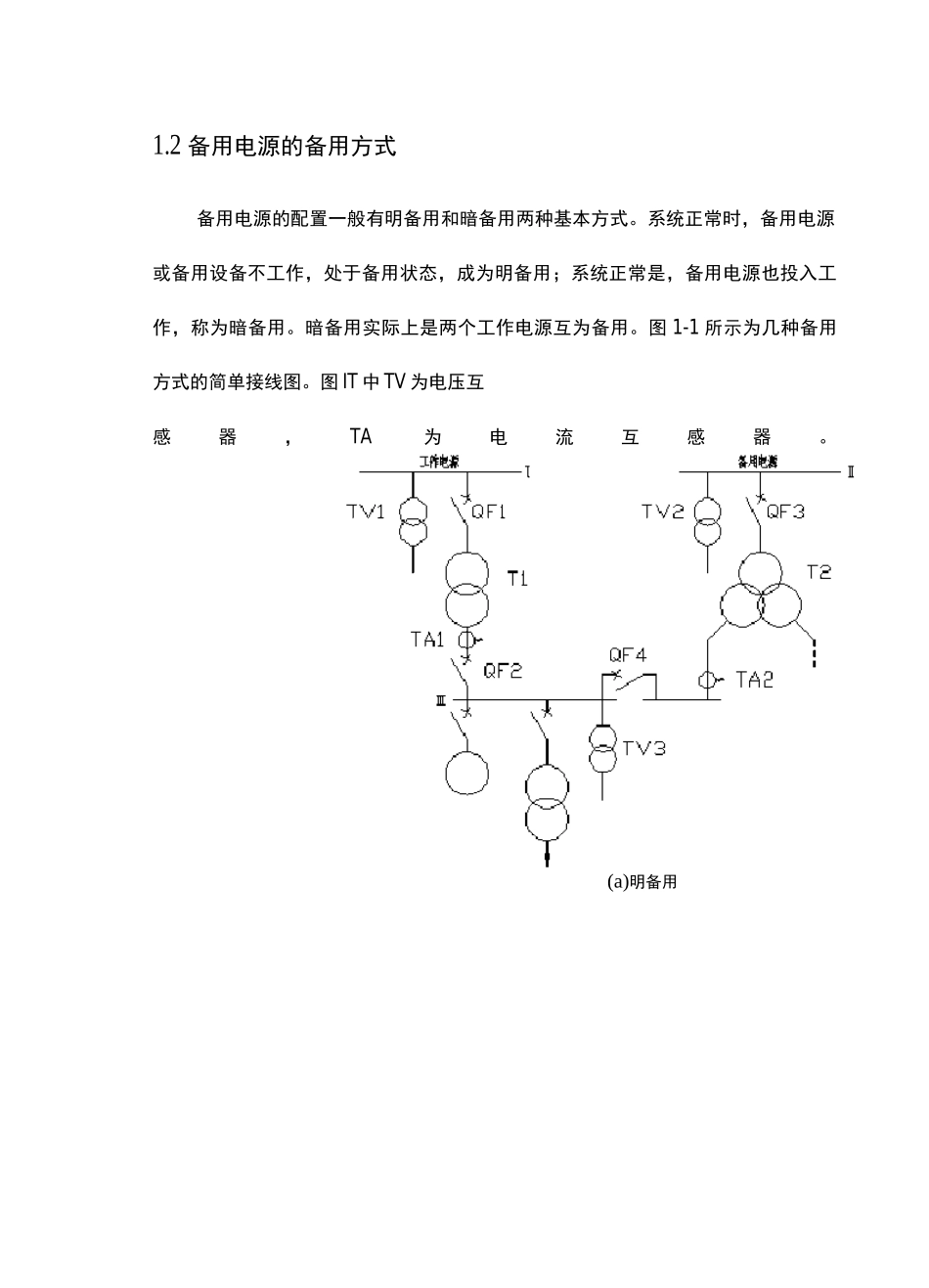

1.概述1.1 概念为保证供电的可靠性,电力系统经常采用两个或两个以上的电源进行供电,并考虑相互之间采取适当的备用方式。当工作电源失去电压时,备用电源由自动装置立即投入,从而保证供电的连续性,这种自动装置称为备用电源自动投入装置,简称 AAT。备用电源自动投入是保证电力系统连续可靠供电的重要措施。备用电源自动投入装置遵循的基本原则如下:① 当工作母线上的电压低于检无压定值,并且持续时间大于时间定值时,备自投装置方可起动。备自投的时间定值应与相关的保护及重合闸的时间定值相配合。② 备用电源的电压应工作于正常围,或备用设备应处于正常的准备状态,备自投装置方可动作,否则应予以闭锁。③ 必须在断开工作电源的断路器之后,备自投装置方可动作。工作电源消失后,不管其进线断路器是否已被断开,备自投装置在起动延时到了以后总是先跳该断路器,确认该断路器在跳位后,方能合备用电源的断路器。按照上述逻辑动作,可以避免工作电源在别处被断开,备自投动作后合于故障或备用电源倒送电的情况发生。④ 人工切除工作电源时,备自投装置不应动作。装置引入进线断路器的手跳信号作为闭锁量,一旦采到手跳信号,立即使备自投放电,实现闭锁。⑤避免备用电源合于永久性故障在考虑运行方式和保护配置时,应避免备自投装置动作使备用电源合于永久性故障的情况发生,一般通过引入闭锁量或检开关位置使备自投发电。例如,就主变低压侧分段开关备自投而言,变压器差动保护动作跳主变各侧时,一般表明主变本体发生故障,此时无需闭锁主变低压侧分段开关备自投;而变压器后备保护动作时,可能是低压侧母线或其出线上发生了故障,此时一般应闭锁低压侧分段开关备自投。⑥备自投装置只允许动作一次。以往常规的备用电源自动投入装置通过装置部电容器的充放电过程来保证只动作一次。为了便于理解,微机装置仍然引用充放电这一概念,只不过微机备自投装置由软件通过逻辑判断实现备自投充放电。当备自投充电条件满足时,经 15 秒充电时间后,进入充电完毕状态。当放电条件满足、有闭锁信号或退出备自投时立即放电。1.2 备用电源的备用方式备用电源的配置一般有明备用和暗备用两种基本方式。系统正常时,备用电源或备用设备不工作,处于备用状态,成为明备用;系统正常是,备用电源也投入工作,称为暗备用。暗备用实际上是两个工作电源互为备用。图 1-1 所示为几种备用方式的简单接线图。图 IT 中 TV 为电压互感器,TA为电流互...
