定子端部整形作业指导书

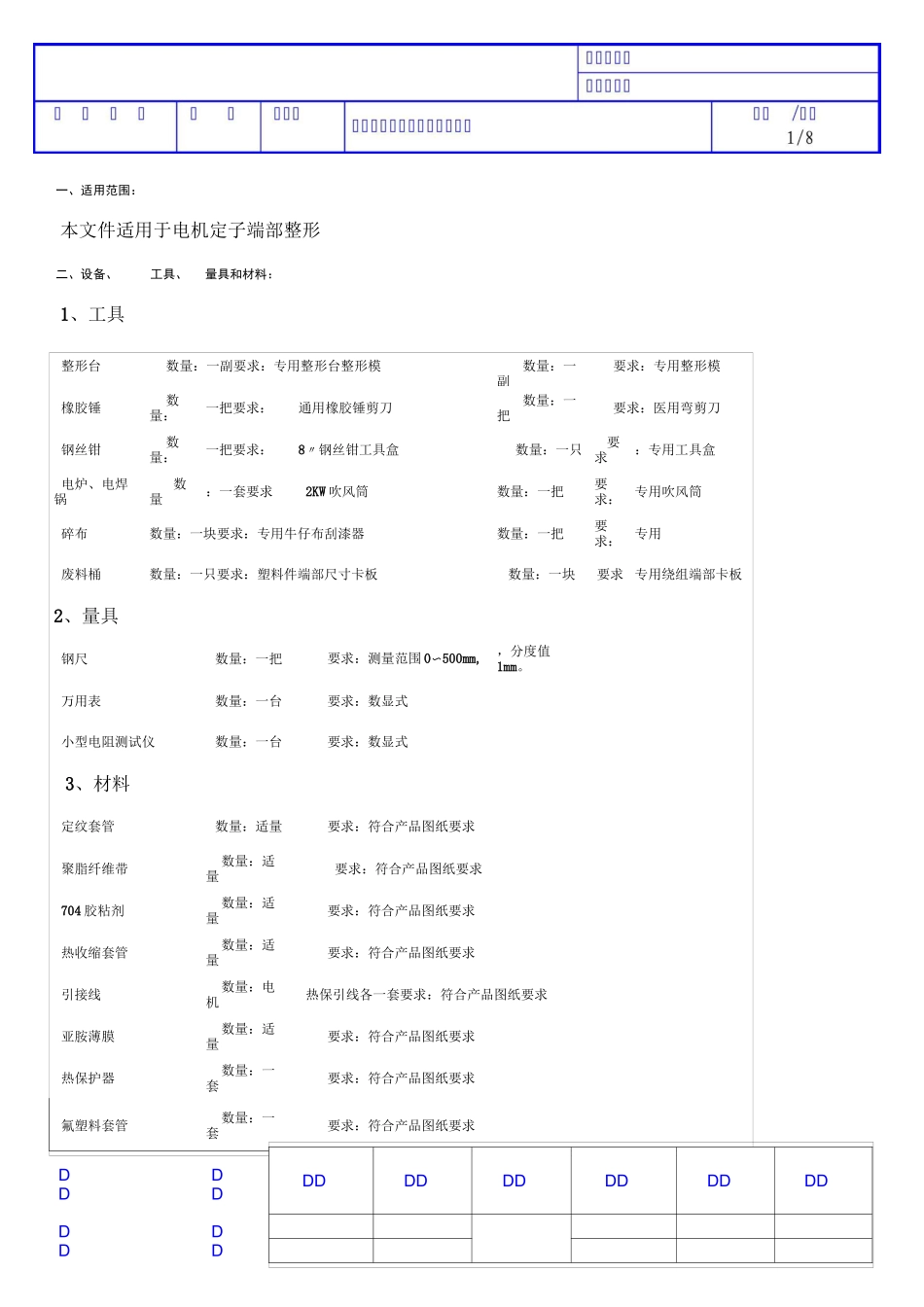

定子端部整形作业指导书_第1页
1/8

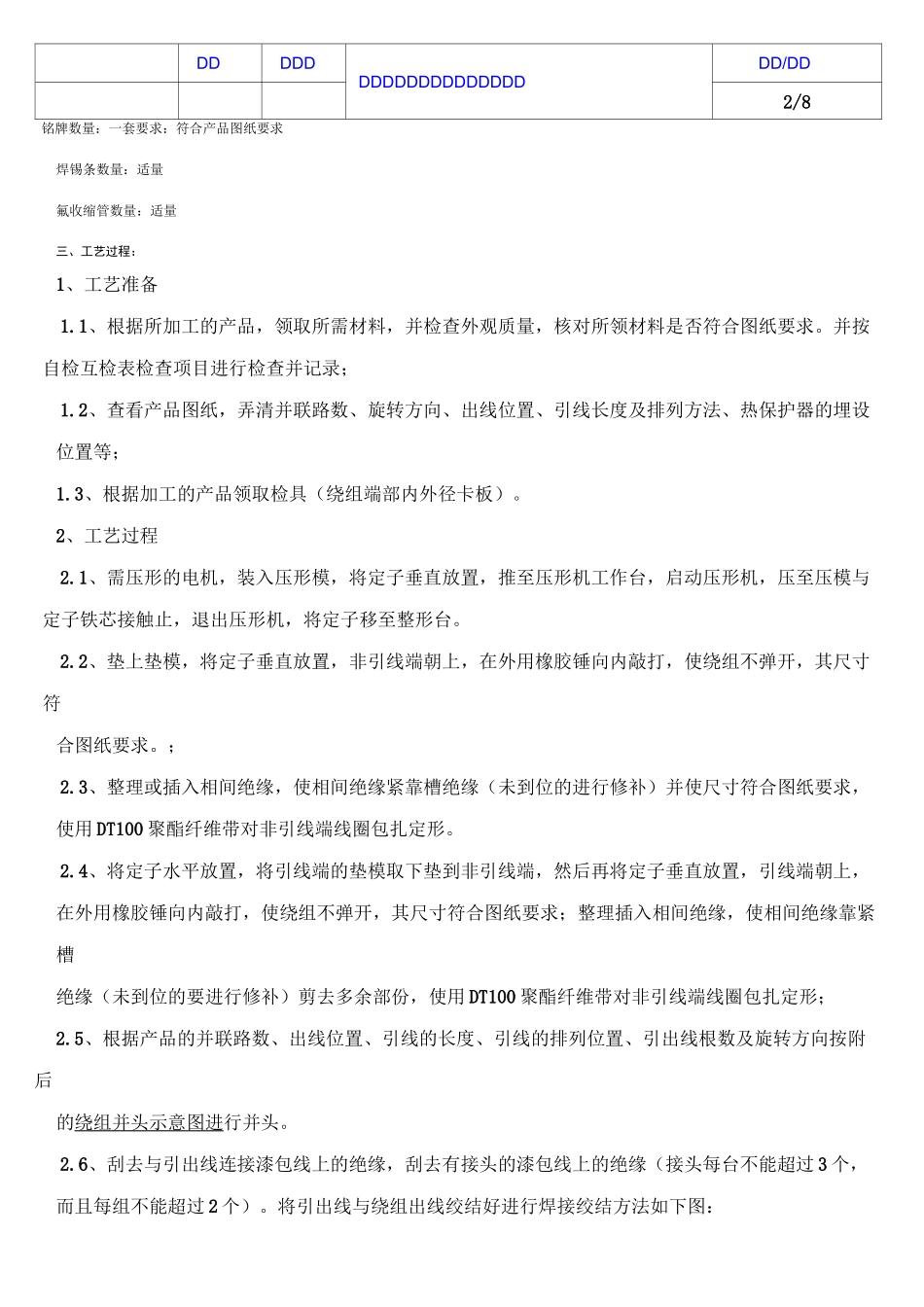

定子端部整形作业指导书_第2页
2/8

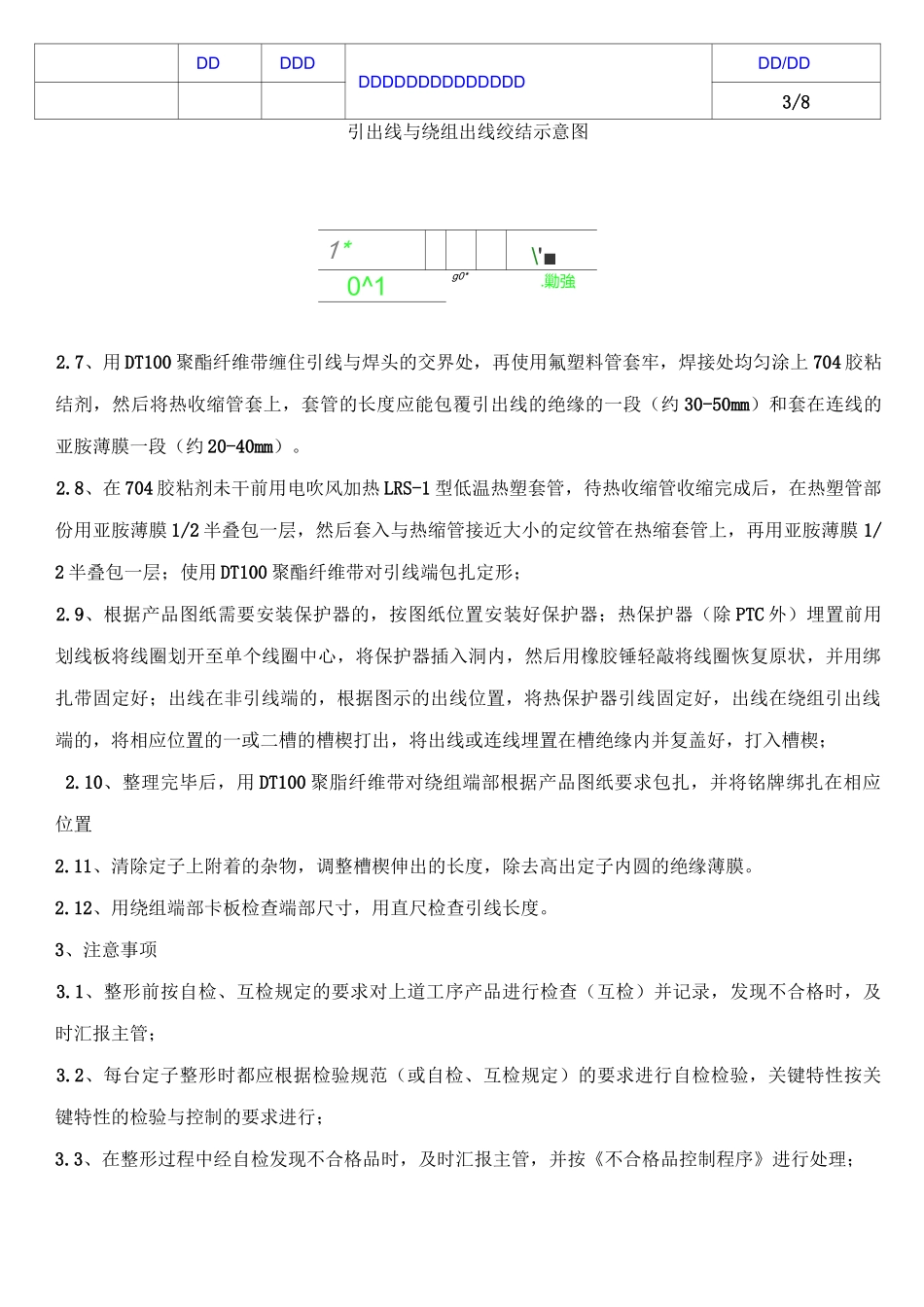

定子端部整形作业指导书_第3页
3/8
一、适用范围:本文件适用于电机定子端部整形二、设备、工具、量具和材料:1、工具整形台数量:一副要求:专用整形台整形模数量:一副要求:专用整形模橡胶锤数量:一把要求:通用橡胶锤剪刀数量:一把要求:医用弯剪刀钢丝钳数量:一把要求:8〃钢丝钳工具盒数量:一只要求:专用工具盒电炉、电焊锅数量:一套要求2KW 吹风筒数量:一把要求:专用吹风筒碎布数量:一块要求:专用牛仔布刮漆器数量:一把要求:专用废料桶数量:一只要求:塑料件端部尺寸卡板数量:一块要求专用绕组端部卡板2、量具钢尺数量:一把要求:测量范围 0〜500mm,,分度值1mm。万用表数量:一台要求:数显式小型电阻测试仪数量:一台要求:数显式3、材料定纹套管数量:适量要求:符合产品图纸要求聚脂纤维带数量:适量要求:符合产品图纸要求704 胶粘剂数量:适量要求:符合产品图纸要求热收缩套管数量:适量要求:符合产品图纸要求引接线数量:电机热保引线各一套要求:符合产品图纸要求亚胺薄膜数量:适量要求:符合产品图纸要求热保护器数量:一套要求:符合产品图纸要求氟塑料套管数量:一套要求:符合产品图纸要求DDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD/DD2/8铭牌数量:一套要求:符合产品图纸要求焊锡条数量:适量氟收缩管数量:适量三、工艺过程:1、工艺准备1.1、根据所加工的产品,领取所需材料,并检查外观质量,核对所领材料是否符合图纸要求。并按自检互检表检查项目进行检查并记录;1.2、查看产品图纸,弄清并联路数、旋转方向、出线位置、引线长度及排列方法、热保护器的埋设位置等;1.3、根据加工的产品领取检具(绕组端部内外径卡板)。2、工艺过程2.1、需压形的电机,装入压形模,将定子垂直放置,推至压形机工作台,启动压形机,压至压模与定子铁芯接触止,退出压形机,将定子移至整形台。2.2、垫上垫模,将定子垂直放置,非引线端朝上,在外用橡胶锤向内敲打,使绕组不弹开,其尺寸符合图纸要求。;2.3、整理或插入相间绝缘,使相间绝缘紧靠槽绝缘(未到位的进行修补)并使尺寸符合图纸要求,使用 DT100 聚酯纤维带对非引线端线圈包扎定形。2.4、将定子水平放置,将引线端的垫模取下垫到非引线端,然后再将定子垂直放置,引线端朝上,在外用橡胶锤向内敲打,使绕组不弹开,其尺寸符合图纸要求;整理插入相间绝缘,使相间绝缘靠紧槽绝缘(未到位的要进行修补)剪去多余部份,使用 DT100 聚酯纤维带对非引线端线圈包扎定形;2.5、根据产品的并...
