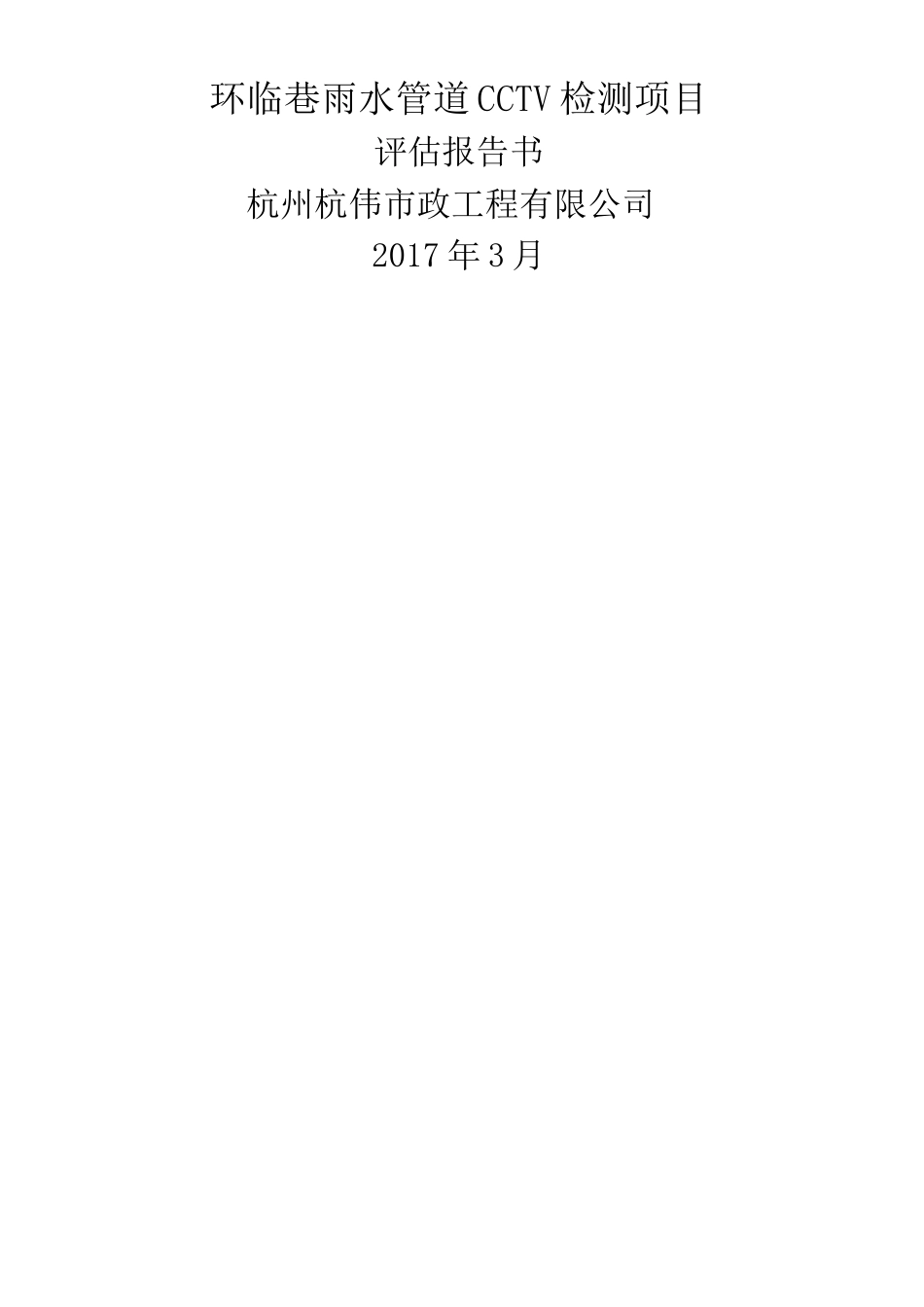

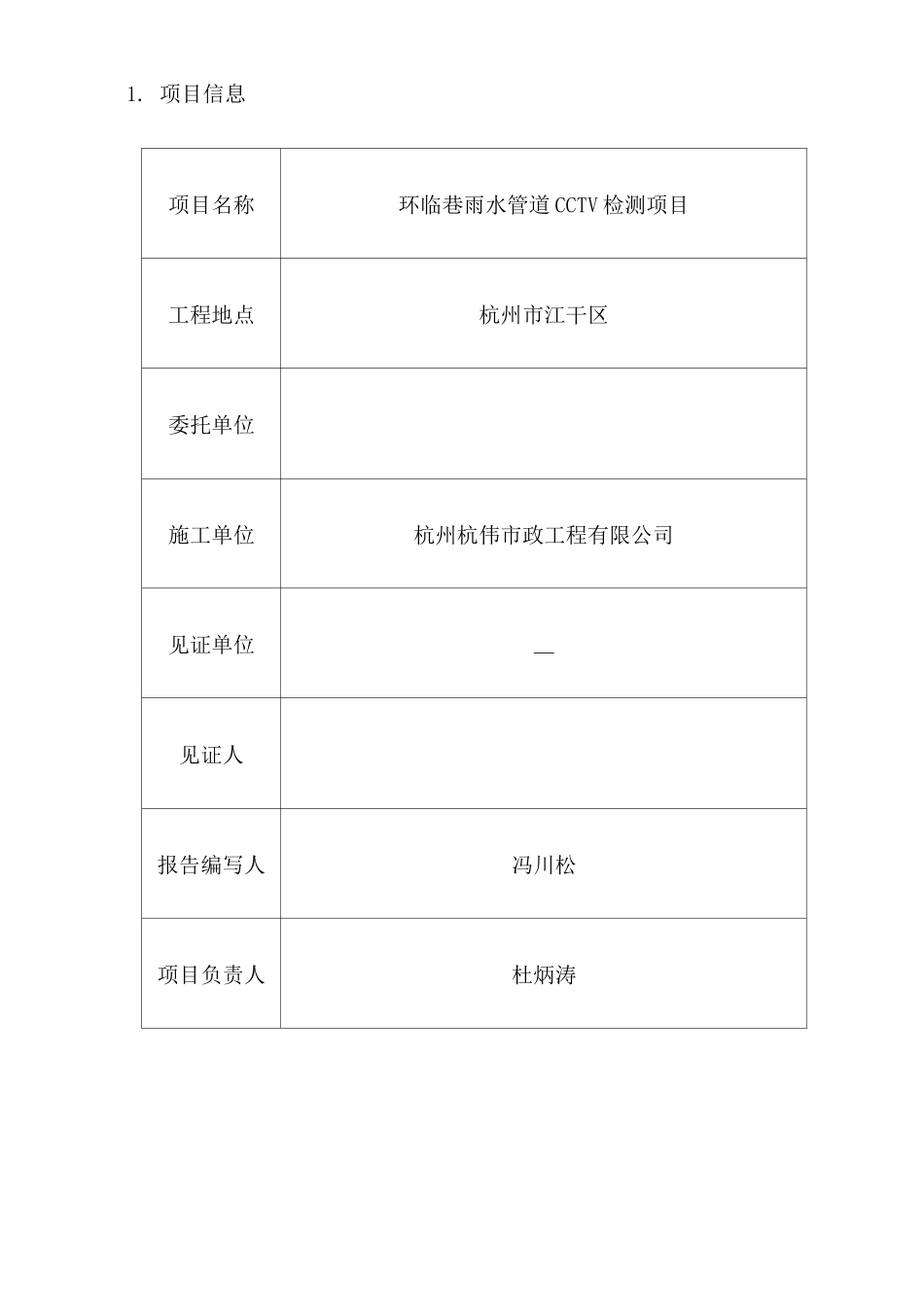

环临巷雨水管道 CCTV 检测项目评估报告书杭州杭伟市政工程有限公司2017 年 3 月1. 项目信息2. 检测工程概况 3. 管道检测评估依据 检测标准检测评估管道检测设备管道缺陷名称、代码与等级管道状况评估4. 检测缺陷结果 5. 管道缺陷统计 6. 管道缺陷状况评估 7. 各管段 CCTV 检测缺陷明细 8. 管道位置示意图 1. 项目信息项目名称环临巷雨水管道 CCTV 检测项目工程地点杭州市江干区委托单位施工单位杭州杭伟市政工程有限公司见证单位—见证人报告编写人冯川松项目负责人杜炳涛2. 检测工程概况我公司于 2017 年 3 月 1 日开始进场对环临巷的雨水管道进行CCTV 检测。CCTV 检测总长度米。总体情况如下：表管道 CCTV 检测工作量序号项目名称管道类别管径长度(m)备注1环临巷雨水管道 CCTV 检测项目雨水口DN300清淤检测2雨水管DN400清淤检测3DN600清淤检测表管道工作量详单序号管道编号管径(mm)管道材质管道长度(m)备注1Y6-Y7DN400砼402Y7-Y8DN400砼40敲堵头 1 个3Y6-Y6-1DN400砼44Y5-Y6DN600砼175Y4-Y5DN600砼286Y4-Y4-1DN400砼7Y4-Y4-2DN400砼8Y3-Y4DN600砼279Y3-Y2DN600砼3310Y2-Y1DN600砼411Y1-2-Y1DN600砼此视频井号编写错误12Y1-2-Y1-3DN600砼313Y1-3-Y1-4DN600砼2314Y1-2-Y1-2-1DN600砼1015YB1-Y1-4DN300砼16YB2-Y1DN300砼17YB3-Y2DN300砼18YB4-Y3DN300砼19YB5-Y3DN300砼1020YB6-Y4DN300砼1521Y5-YB7DN300砼22YB8-Y6DN300砼序号管道编号管径(mm)管道材质管道长度(m)备注23YB9-Y7DN300砼24YB10-Y8DN300砼25YB11-Y8DN300砼26YB12-Y8DN300砼27YB13-Y6DN300砼428YB14-Y5DN300砼429YB15-Y4DN300砼430YB16-Y3DN300砼431YB17-Y2DN300砼432YB18-Y1DN300砼43. 管道检测评估依据检测标准《城镇排水管道检测与评估技术规程》CJJ181—2012检测评估排水管道的缺陷分为结构性缺陷和功能性缺陷，结构性缺陷检查主要是检查管道结构是否完好，功能性缺陷检查主要是检查管道排水功能是否完好。依据《城镇排水管道检测与评估技术规程》CJJ181—2012 对所做检测的管道进行结构性和功能性做出评估，并按照管道实际检测结果提出修复和养护的建议。管道检测设备本次管道 CCTV 检测项目使用的设备是韩国 TAP 生产的 CCTV 管道监测摄像系统和北京埃德尔有限公司生产的(XI)管道潜望镜。图 3-1 管道 CCTV 检测工作示意图图 3-2CCTV 检查系统(爬行器)图 3-3X1 管道潜望镜管道缺陷名称、代码与等级表 3.4.1 缺陷等级分类...
