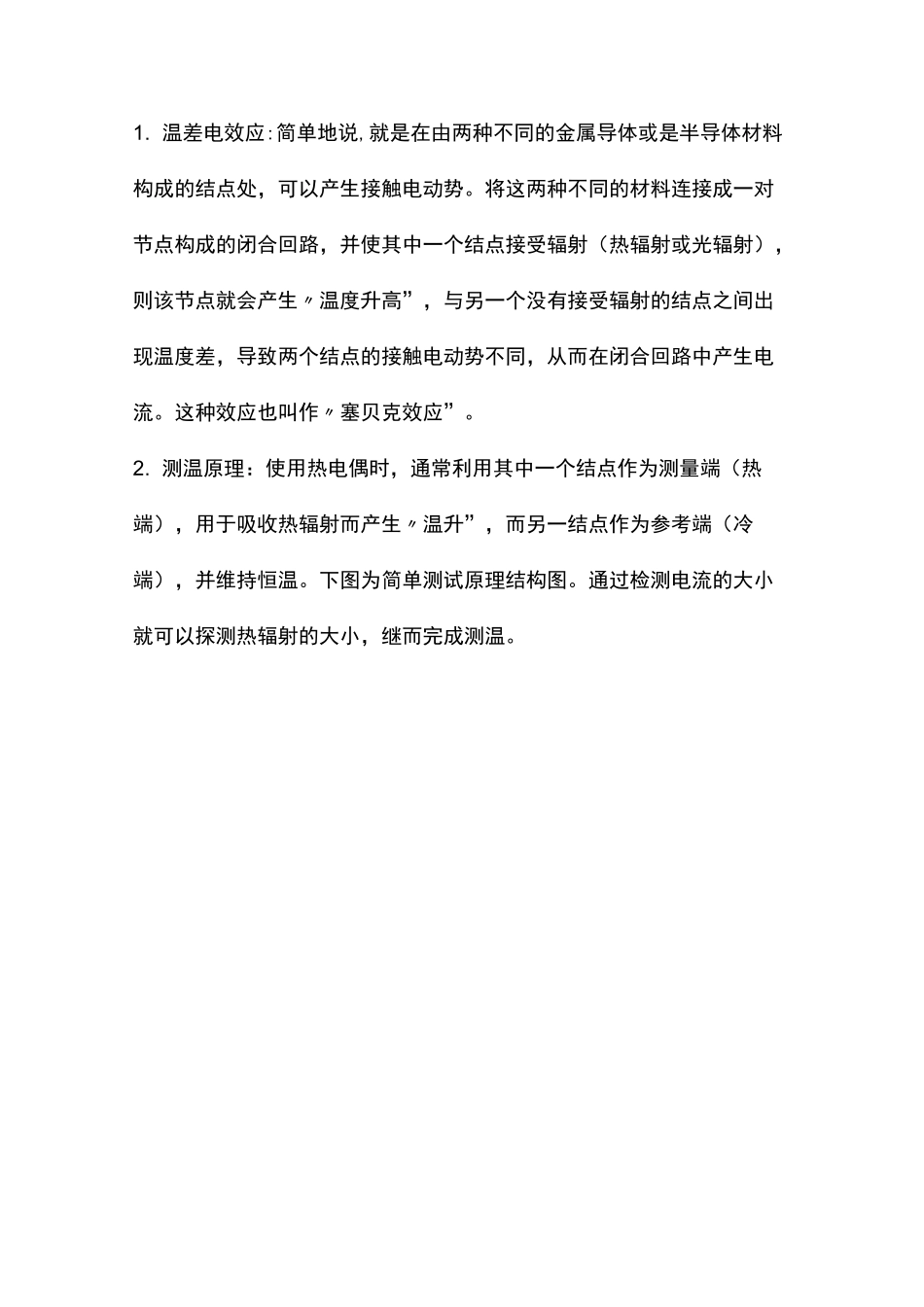

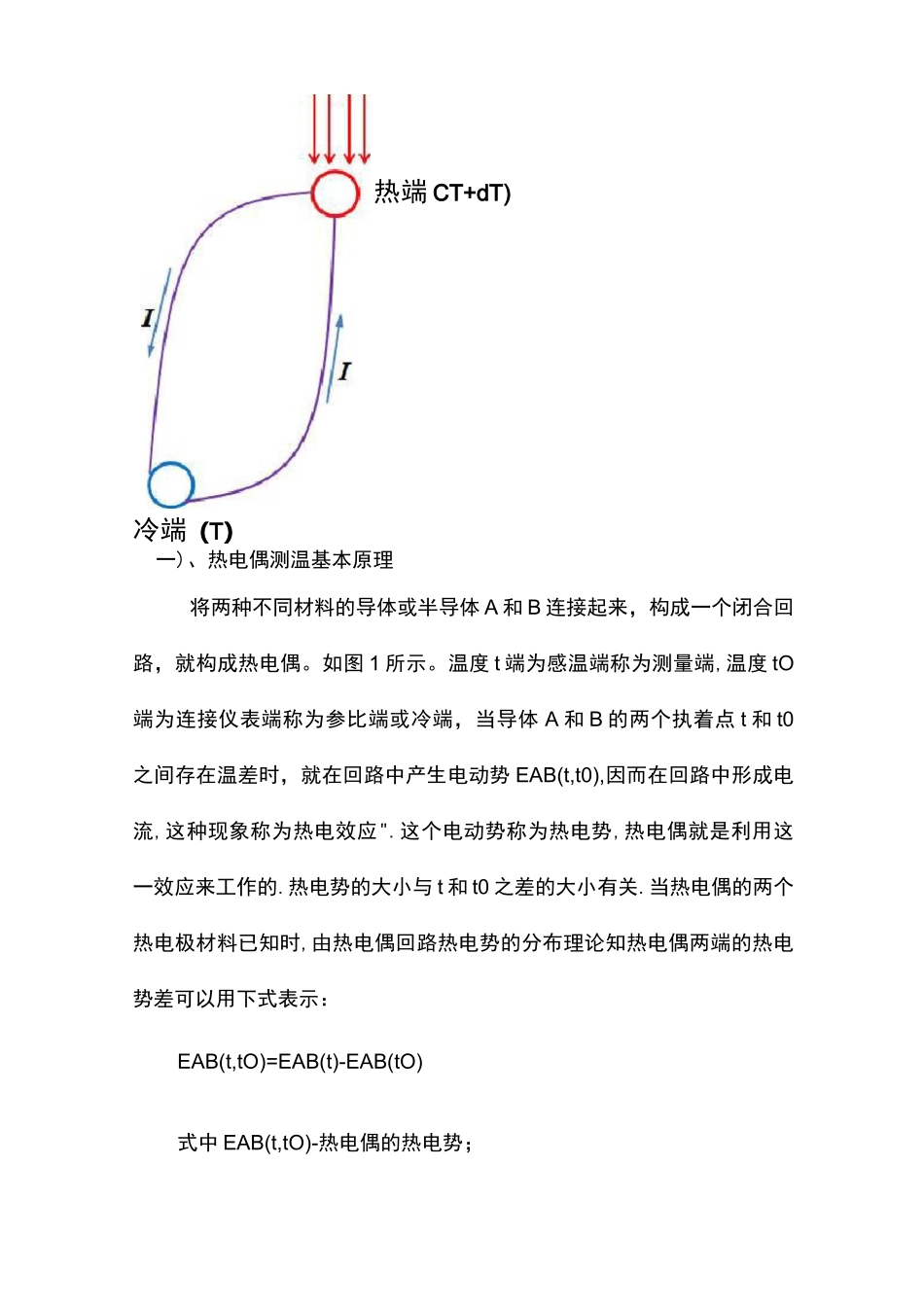

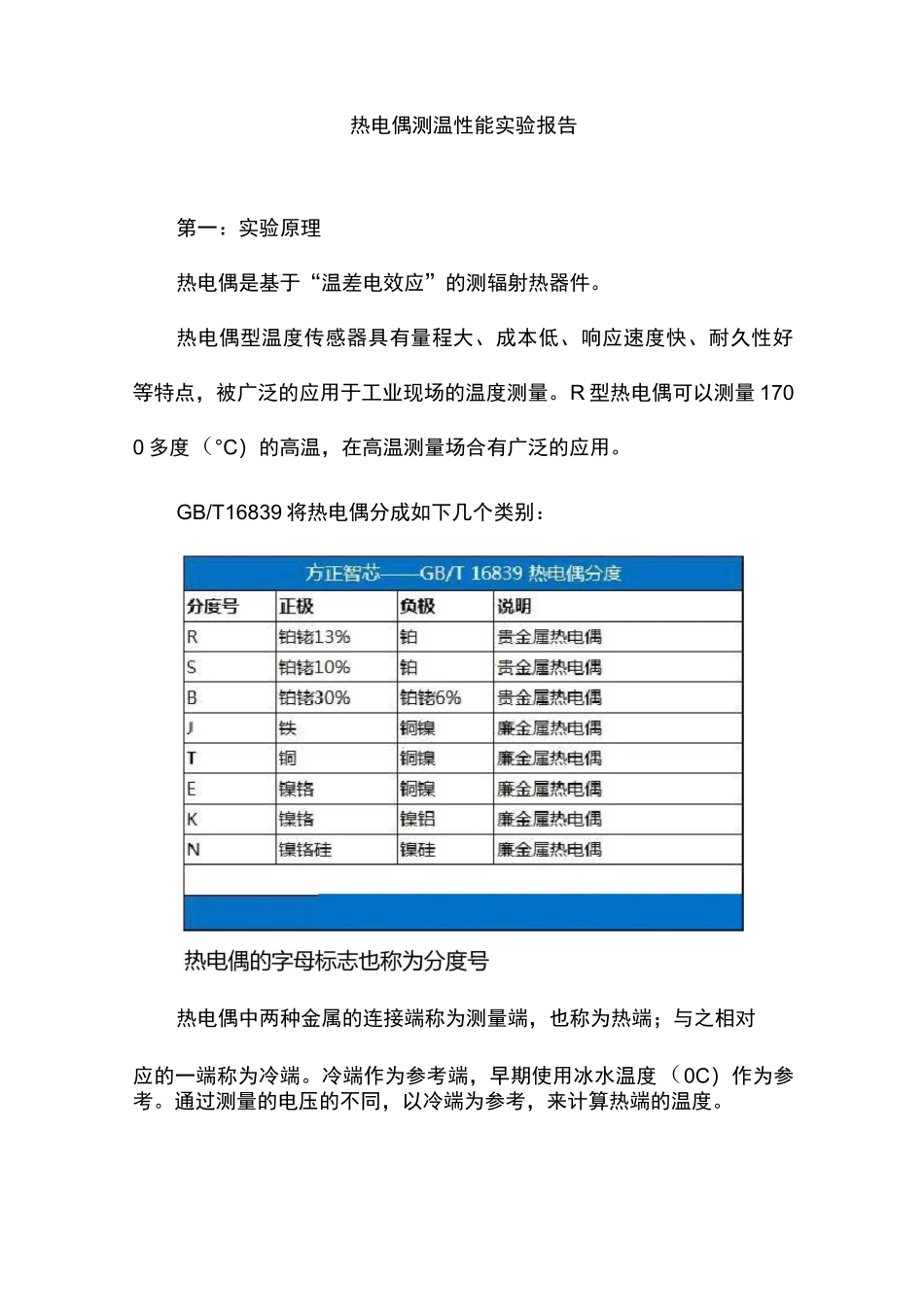

热电偶测温性能实验报告第一:实验原理热电偶是基于“温差电效应”的测辐射热器件。热电偶型温度传感器具有量程大、成本低、响应速度快、耐久性好等特点,被广泛的应用于工业现场的温度测量。R 型热电偶可以测量 1700 多度(°C)的高温,在高温测量场合有广泛的应用。GB/T16839 将热电偶分成如下几个类别:热电偶中两种金属的连接端称为测量端,也称为热端;与之相对应的一端称为冷端。冷端作为参考端,早期使用冰水温度(0C)作为参考。通过测量的电压的不同,以冷端为参考,来计算热端的温度。1. 温差电效应:简单地说,就是在由两种不同的金属导体或是半导体材料构成的结点处,可以产生接触电动势。将这两种不同的材料连接成一对节点构成的闭合回路,并使其中一个结点接受辐射(热辐射或光辐射),则该节点就会产生〃温度升高”,与另一个没有接受辐射的结点之间出现温度差,导致两个结点的接触电动势不同,从而在闭合回路中产生电流。这种效应也叫作〃塞贝克效应”。2. 测温原理:使用热电偶时,通常利用其中一个结点作为测量端(热端),用于吸收热辐射而产生〃温升”,而另一结点作为参考端(冷端),并维持恒温。下图为简单测试原理结构图。通过检测电流的大小就可以探测热辐射的大小,继而完成测温。一)、热电偶测温基本原理将两种不同材料的导体或半导体 A 和 B 连接起来,构成一个闭合回路,就构成热电偶。如图 1 所示。温度 t 端为感温端称为测量端,温度 tO端为连接仪表端称为参比端或冷端,当导体 A 和 B 的两个执着点 t 和 t0之间存在温差时,就在回路中产生电动势 EAB(t,t0),因而在回路中形成电流,这种现象称为热电效应".这个电动势称为热电势,热电偶就是利用这一效应来工作的.热电势的大小与 t 和 t0 之差的大小有关.当热电偶的两个热电极材料已知时,由热电偶回路热电势的分布理论知热电偶两端的热电势差可以用下式表示:EAB(t,tO)=EAB(t)-EAB(tO)式中 EAB(t,tO)-热电偶的热电势;热端 CT+dT)冷端(T)EAB(t)-温度为 t 时工作端的热电势;EAB(tO)-温度为 tO 时冷端的热电势。从上式可看出!当工作端的被测介质温度发生变化时,热电势随之发生变化,因此,只要测出 EAB(t,tO)和知道 EAB(tO)就可得到 EAB(t,将热电势送入显示仪表进行指示或记录,或送入微机进行处理,即可获得测量端温度 t 值。要真正了解热电偶的应用则不得不提到热电偶回路的几条重要性质:质材料定律:由一种均质材料组成的闭合...
