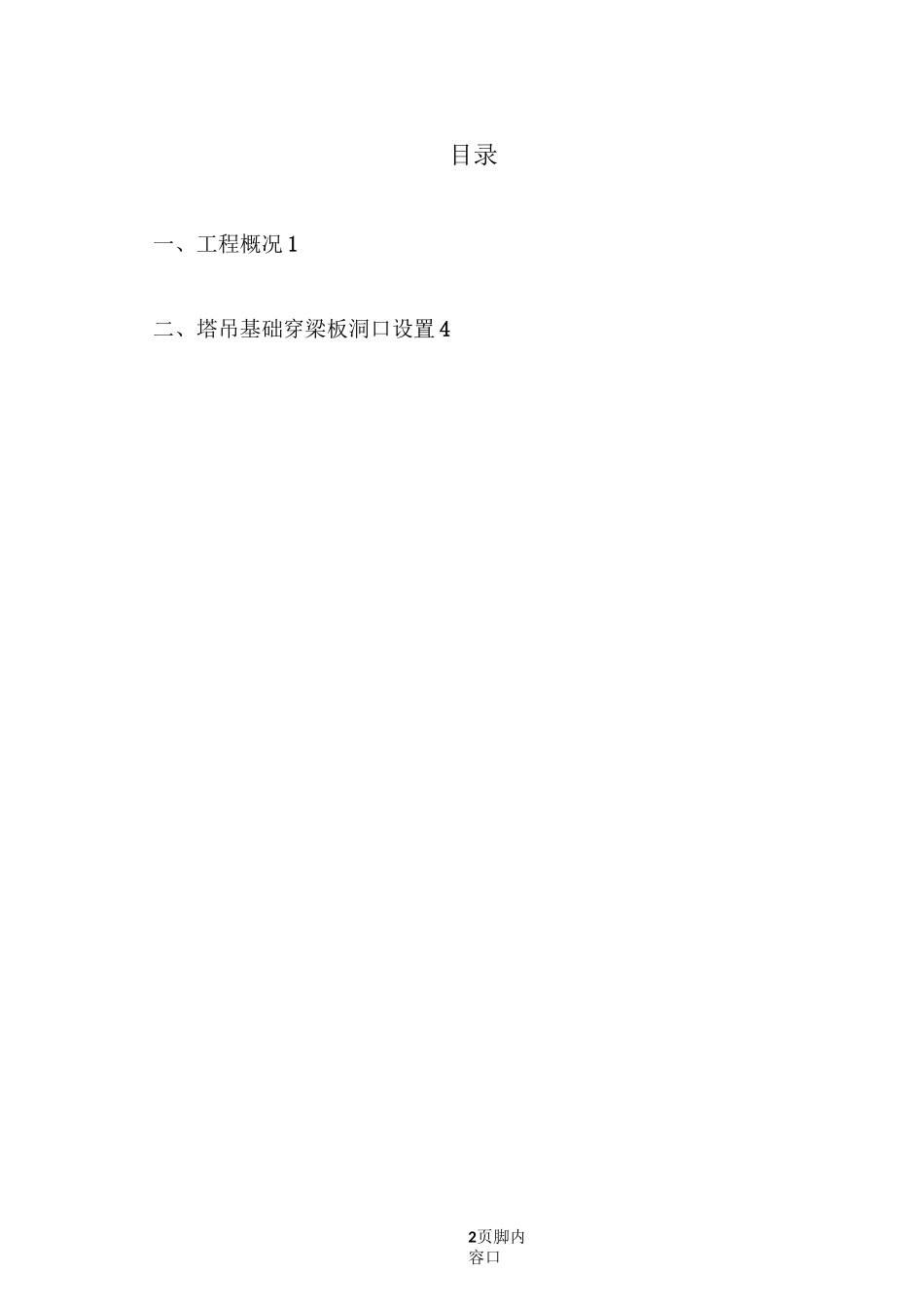

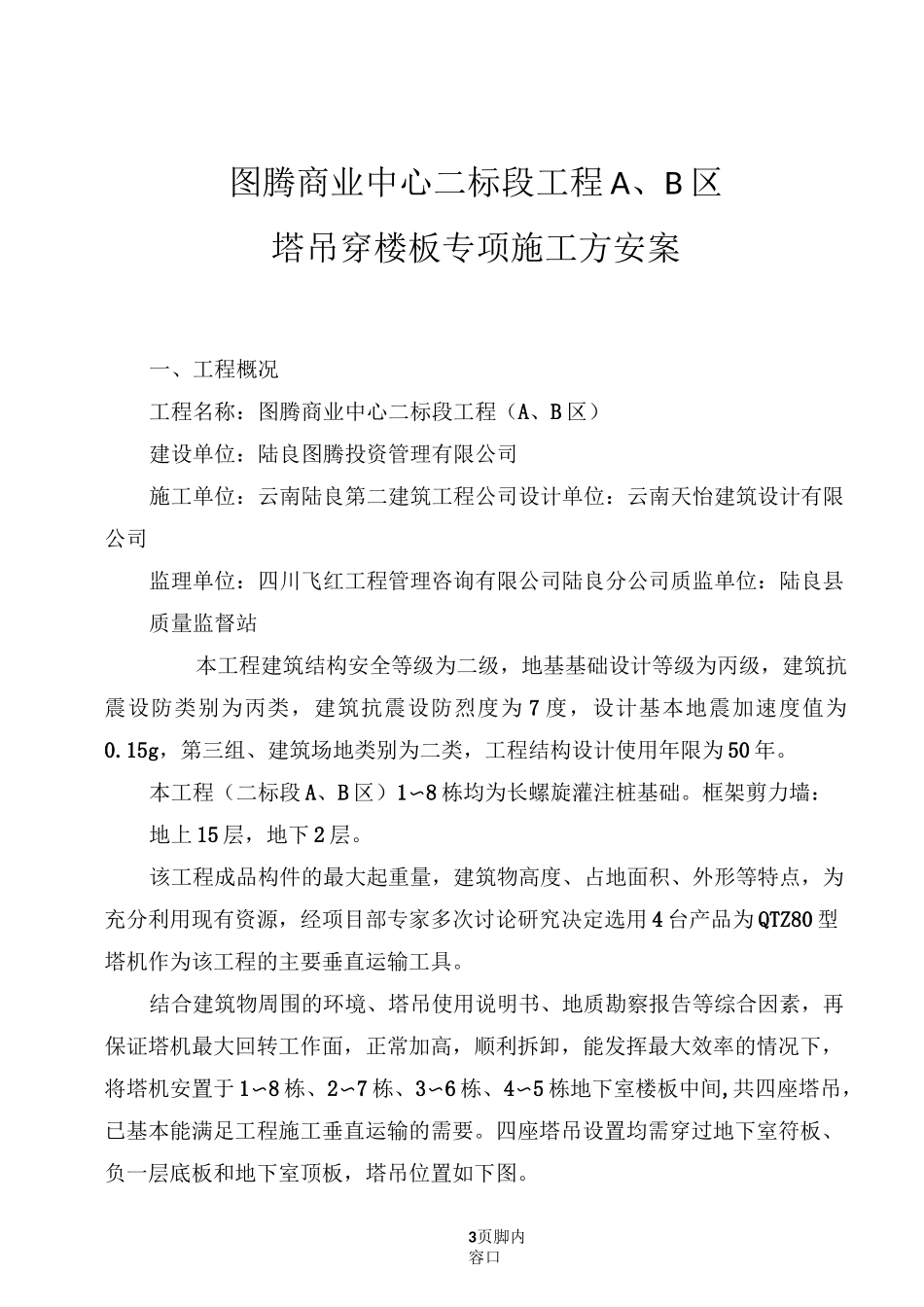

1页脚内容口图腾商业中心一标段工程 A、B 区塔吊穿楼板专项施工方案编制人：审核人审批人：云南省陆良县第二建筑工程公司二 O—五年八月2页脚内容口目录一、工程概况 1二、塔吊基础穿梁板洞口设置 43页脚内容口图腾商业中心二标段工程 A、B 区塔吊穿楼板专项施工方安案一、工程概况工程名称：图腾商业中心二标段工程（A、B 区）建设单位：陆良图腾投资管理有限公司施工单位：云南陆良第二建筑工程公司设计单位：云南天怡建筑设计有限公司监理单位：四川飞红工程管理咨询有限公司陆良分公司质监单位：陆良县质量监督站本工程建筑结构安全等级为二级，地基基础设计等级为丙级，建筑抗震设防类别为丙类，建筑抗震设防烈度为 7 度，设计基本地震加速度值为0.15g，第三组、建筑场地类别为二类，工程结构设计使用年限为 50 年。本工程（二标段 A、B 区）1〜8 栋均为长螺旋灌注桩基础。框架剪力墙：地上 15 层，地下 2 层。该工程成品构件的最大起重量，建筑物高度、占地面积、外形等特点，为充分利用现有资源，经项目部专家多次讨论研究决定选用 4 台产品为 QTZ80 型塔机作为该工程的主要垂直运输工具。结合建筑物周围的环境、塔吊使用说明书、地质勘察报告等综合因素，再保证塔机最大回转工作面，正常加高，顺利拆卸，能发挥最大效率的情况下，将塔机安置于 1〜8 栋、2〜7 栋、3〜6 栋、4〜5 栋地下室楼板中间,共四座塔吊，已基本能满足工程施工垂直运输的需要。四座塔吊设置均需穿过地下室符板、负一层底板和地下室顶板，塔吊位置如下图。4页脚内容口1#塔吊位置图2#塔吊位置图3#塔吊位置图4#塔吊位置图二、塔吊基础穿梁板洞口设置1、塔吊穿梁板洞口设置原则根据设计要求，考虑施工简便，避免应力集中。2、塔吊穿梁板的设置2.1、在塔吊基础穿地下室筏板中，根据现场实际情况，塔吊位置不能变动，先施工塔吊基础。塔吊基础顶标高与地下室底板顶标高一致，塔吊基础与周围的基础筏板板设止水钢板连接，塔吊基础位置与周围梁板钢筋连接预埋在塔吊基础相应位置，并预留足够的连接长度。并在塔吊基础外预铺设高分子防水卷材，在塔吊基础外预留 20cm 以上的长度，用以施工筏板防水卷材时搭接。塔吊基础穿地下室筏板及承台的设置及做法如下图：2.2、塔吊穿普通楼板时，在塔吊位置按后浇带作法设置，塔吊每边让开20-40cm 设置钢丝网拦截混凝土，整个塔吊洞口按板筋预留足够连接钢筋，并按后浇带规范预埋加强筋。3、塔吊处混凝土施...
