PLC课程设计-自助洗车机控制设计VIP专享

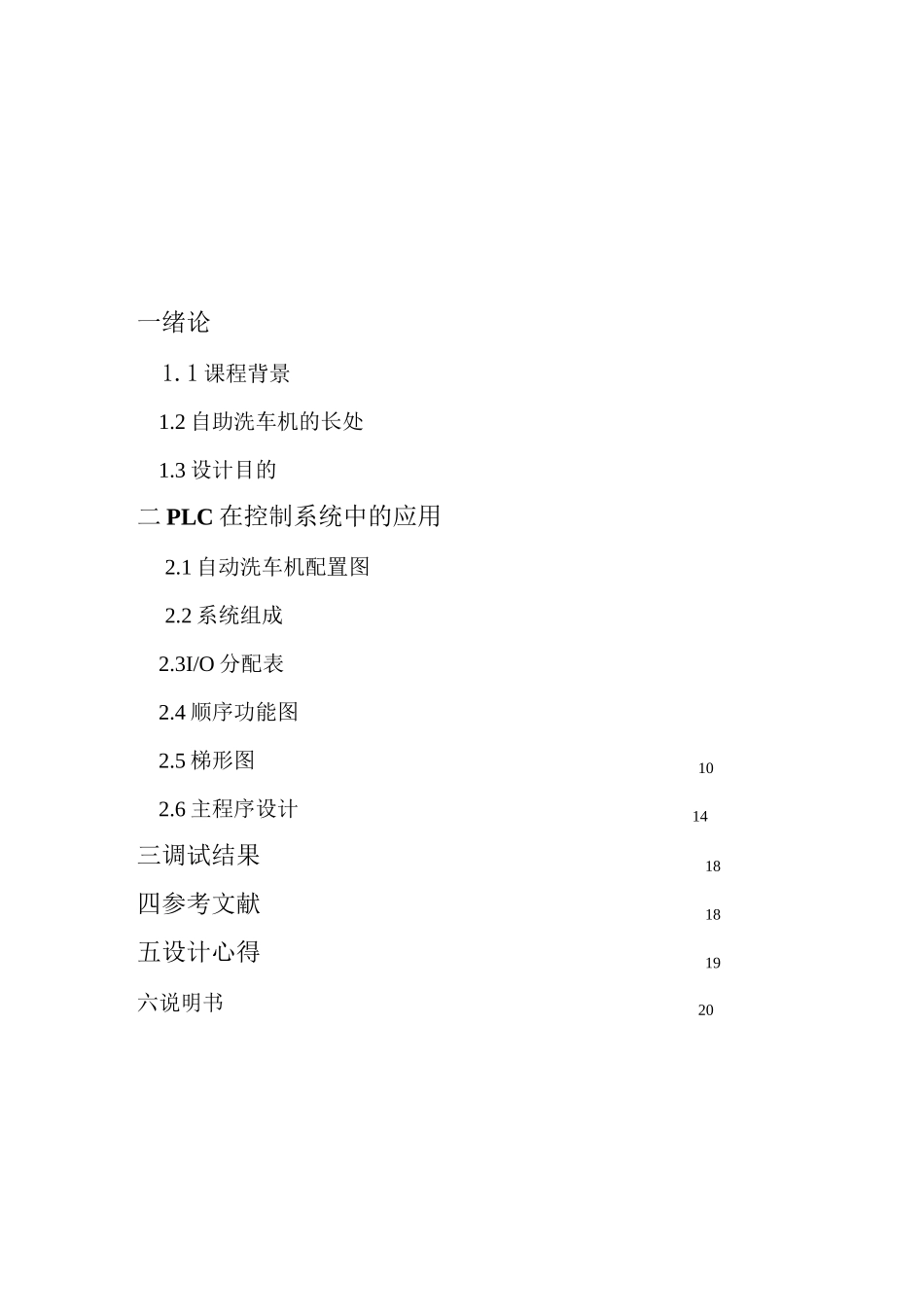

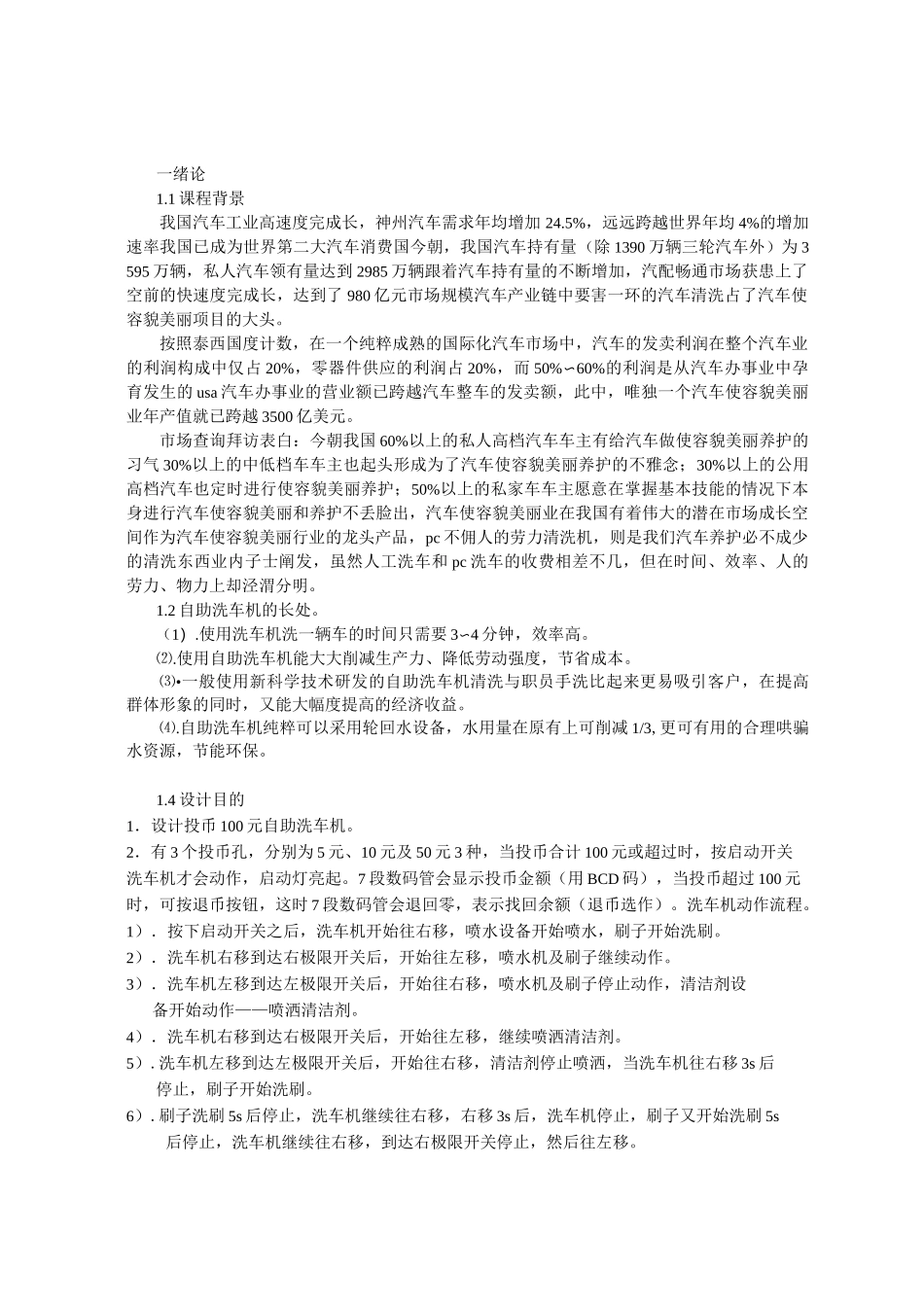

一绪论1.1 课程背景1.2 自助洗车机的长处1.3 设计目的二 PLC 在控制系统中的应用2.1 自动洗车机配置图2.2 系统组成2.3I/O 分配表2.4 顺序功能图2.5 梯形图102.6 主程序设计14三调试结果18四参考文献18五设计心得19六说明书20一绪论1.1 课程背景我国汽车工业高速度完成长，神州汽车需求年均增加 24.5%，远远跨越世界年均 4%的增加速率我国已成为世界第二大汽车消费国今朝，我国汽车持有量（除 1390 万辆三轮汽车外）为 3595 万辆，私人汽车领有量达到 2985 万辆跟着汽车持有量的不断增加，汽配畅通市场获患上了空前的快速度完成长，达到了 980 亿元市场规模汽车产业链中要害一环的汽车清洗占了汽车使容貌美丽项目的大头。按照泰西国度计数，在一个纯粹成熟的国际化汽车市场中，汽车的发卖利润在整个汽车业的利润构成中仅占 20%，零器件供应的利润占 20%，而 50%〜60%的利润是从汽车办事业中孕育发生的 usa 汽车办事业的营业额已跨越汽车整车的发卖额，此中，唯独一个汽车使容貌美丽业年产值就已跨越 3500 亿美元。市场查询拜访表白：今朝我国 60%以上的私人高档汽车车主有给汽车做使容貌美丽养护的习气 30%以上的中低档车车主也起头形成为了汽车使容貌美丽养护的不雅念；30%以上的公用高档汽车也定时进行使容貌美丽养护；50%以上的私家车车主愿意在掌握基本技能的情况下本身进行汽车使容貌美丽和养护不丢脸出，汽车使容貌美丽业在我国有着伟大的潜在市场成长空间作为汽车使容貌美丽行业的龙头产品，pc 不佣人的劳力清洗机，则是我们汽车养护必不成少的清洗东西业内子士阐发，虽然人工洗车和 pc 洗车的收费相差不几，但在时间、效率、人的劳力、物力上却泾渭分明。1.2 自助洗车机的长处。（1）.使用洗车机洗一辆车的时间只需要 3〜4 分钟，效率高。⑵.使用自助洗车机能大大削减生产力、降低劳动强度，节省成本。⑶•一般使用新科学技术研发的自助洗车机清洗与职员手洗比起来更易吸引客户，在提高群体形象的同时，又能大幅度提高的经济收益。⑷.自助洗车机纯粹可以采用轮回水设备，水用量在原有上可削减 1/3,更可有用的合理哄骗水资源，节能环保。1.4 设计目的1．设计投币 100 元自助洗车机。2．有 3 个投币孔，分别为 5 元、10 元及 50 元 3 种，当投币合计 100 元或超过时，按启动开关洗车机才会动作，启动灯亮起。7 段数码管会显示投币金额（用 BCD 码），当投币超过 100 元时，可按退币...
