平面高程测量及控制网测量施工方案VIP专享

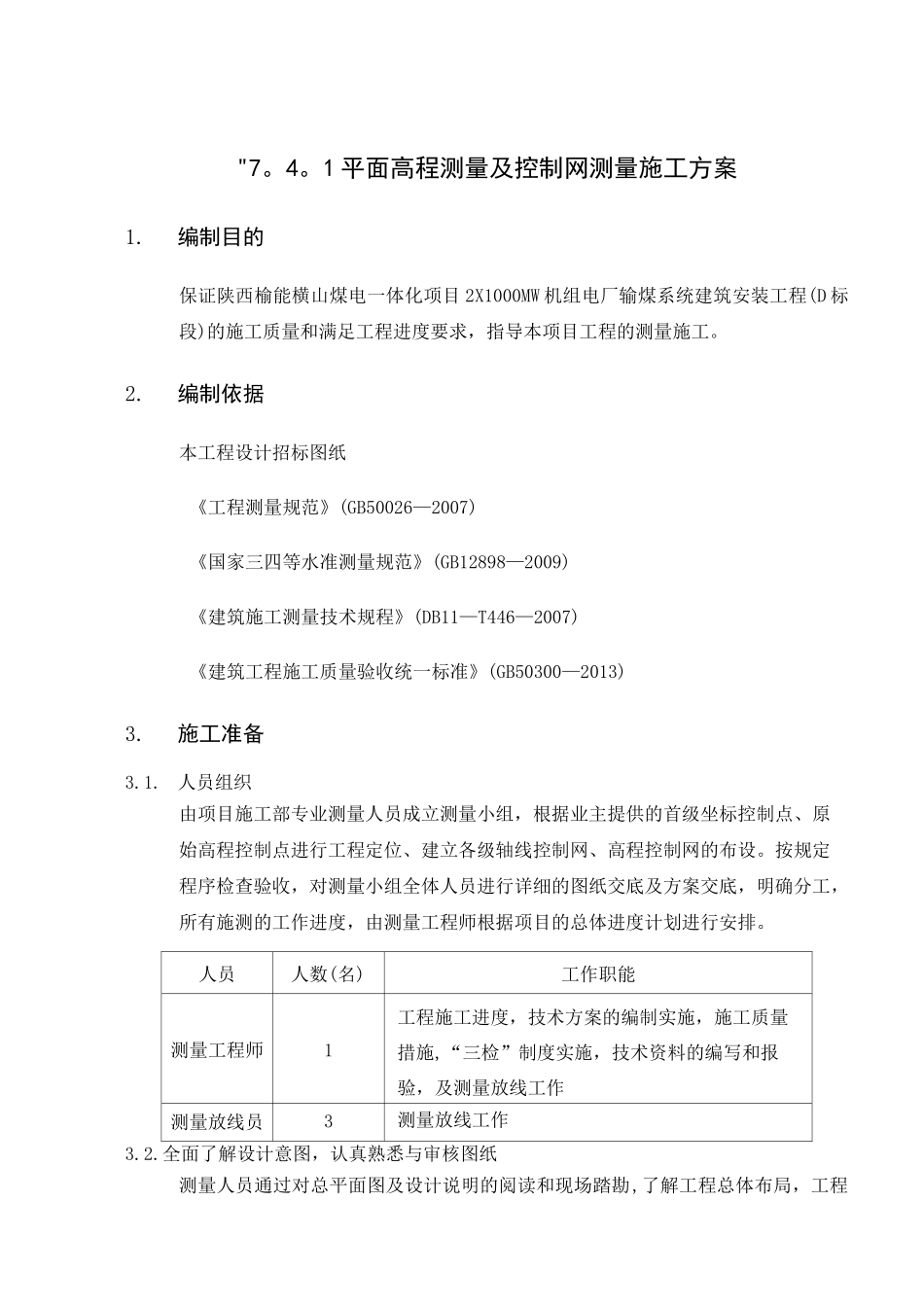

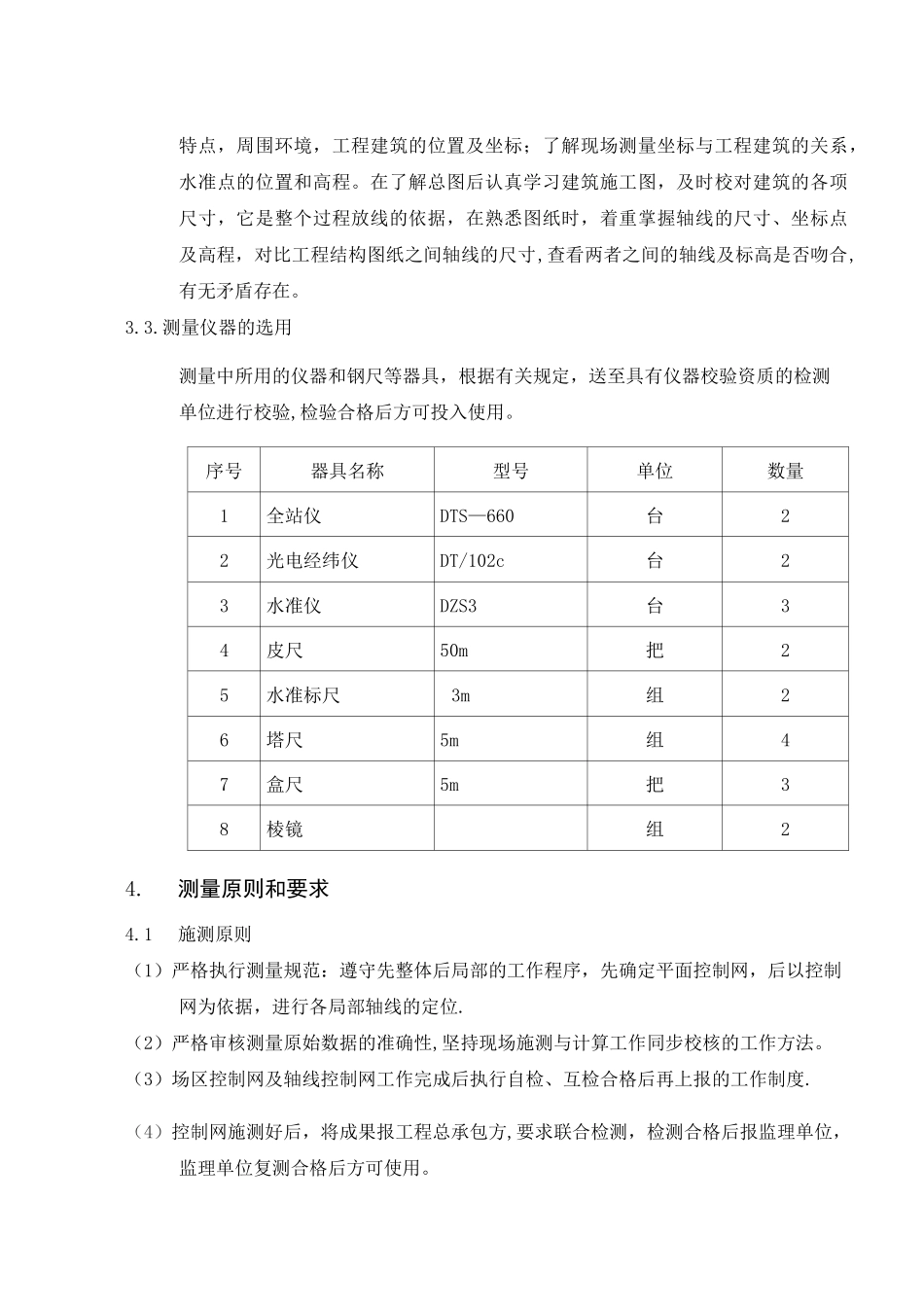

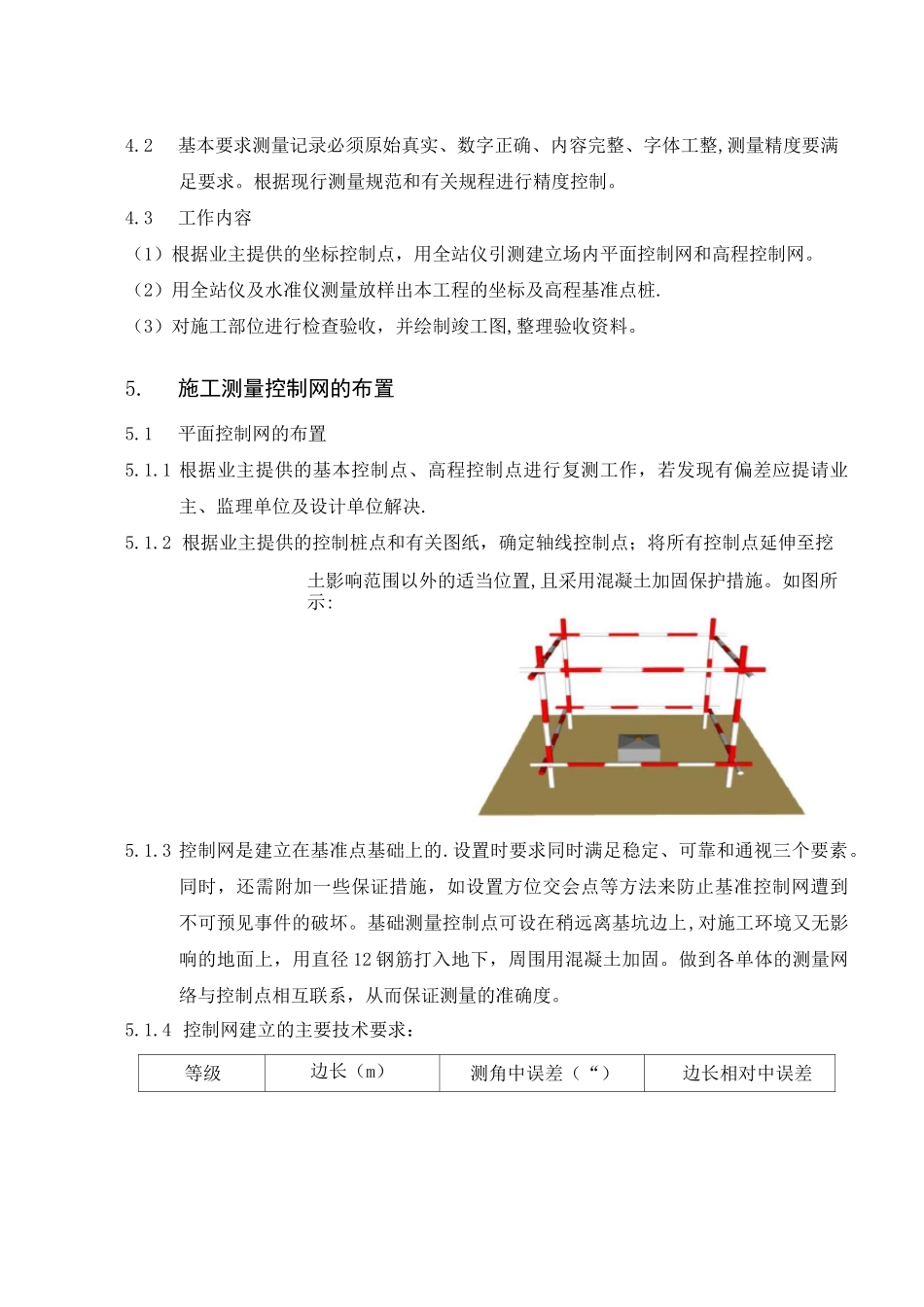

"7。4。1 平面高程测量及控制网测量施工方案1.编制目的保证陕西榆能横山煤电一体化项目 2X1000MW 机组电厂输煤系统建筑安装工程(D 标段)的施工质量和满足工程进度要求，指导本项目工程的测量施工。2.编制依据本工程设计招标图纸《工程测量规范》(GB50026—2007)《国家三四等水准测量规范》(GB12898—2009)《建筑施工测量技术规程》(DB11—T446—2007)《建筑工程施工质量验收统一标准》(GB50300—2013)3.施工准备3.1.人员组织由项目施工部专业测量人员成立测量小组，根据业主提供的首级坐标控制点、原始高程控制点进行工程定位、建立各级轴线控制网、高程控制网的布设。按规定程序检查验收，对测量小组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度，由测量工程师根据项目的总体进度计划进行安排。人员人数(名)工作职能测量工程师1工程施工进度，技术方案的编制实施，施工质量措施,“三检”制度实施，技术资料的编写和报验，及测量放线工作测量放线员3测量放线工作3.2.全面了解设计意图，认真熟悉与审核图纸测量人员通过对总平面图及设计说明的阅读和现场踏勘,了解工程总体布局，工程特点，周围环境，工程建筑的位置及坐标；了解现场测量坐标与工程建筑的关系，水准点的位置和高程。在了解总图后认真学习建筑施工图，及时校对建筑的各项尺寸，它是整个过程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、坐标点及高程，对比工程结构图纸之间轴线的尺寸,查看两者之间的轴线及标高是否吻合,有无矛盾存在。3.3.测量仪器的选用测量中所用的仪器和钢尺等器具，根据有关规定，送至具有仪器校验资质的检测单位进行校验,检验合格后方可投入使用。序号器具名称型号单位数量1全站仪DTS—660台22光电经纬仪DT/102c台23水准仪DZS3台34皮尺50m把25水准标尺3m组26塔尺5m组47盒尺5m把38棱镜组24.测量原则和要求4.1施测原则（1）严格执行测量规范：遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位.（2）严格审核测量原始数据的准确性,坚持现场施测与计算工作同步校核的工作方法。（3）场区控制网及轴线控制网工作完成后执行自检、互检合格后再上报的工作制度.（4）控制网施测好后，将成果报工程总承包方,要求联合检测，检测合格后报监理单位，监理单位复测合格后方可使用。4.2基本要求测量记录必须原始真实、数字正确、内容完整、字体工整,测量精度要满足要求。根据现行测量规范和有关规程进行...
