电子元器件插件工艺检验标准

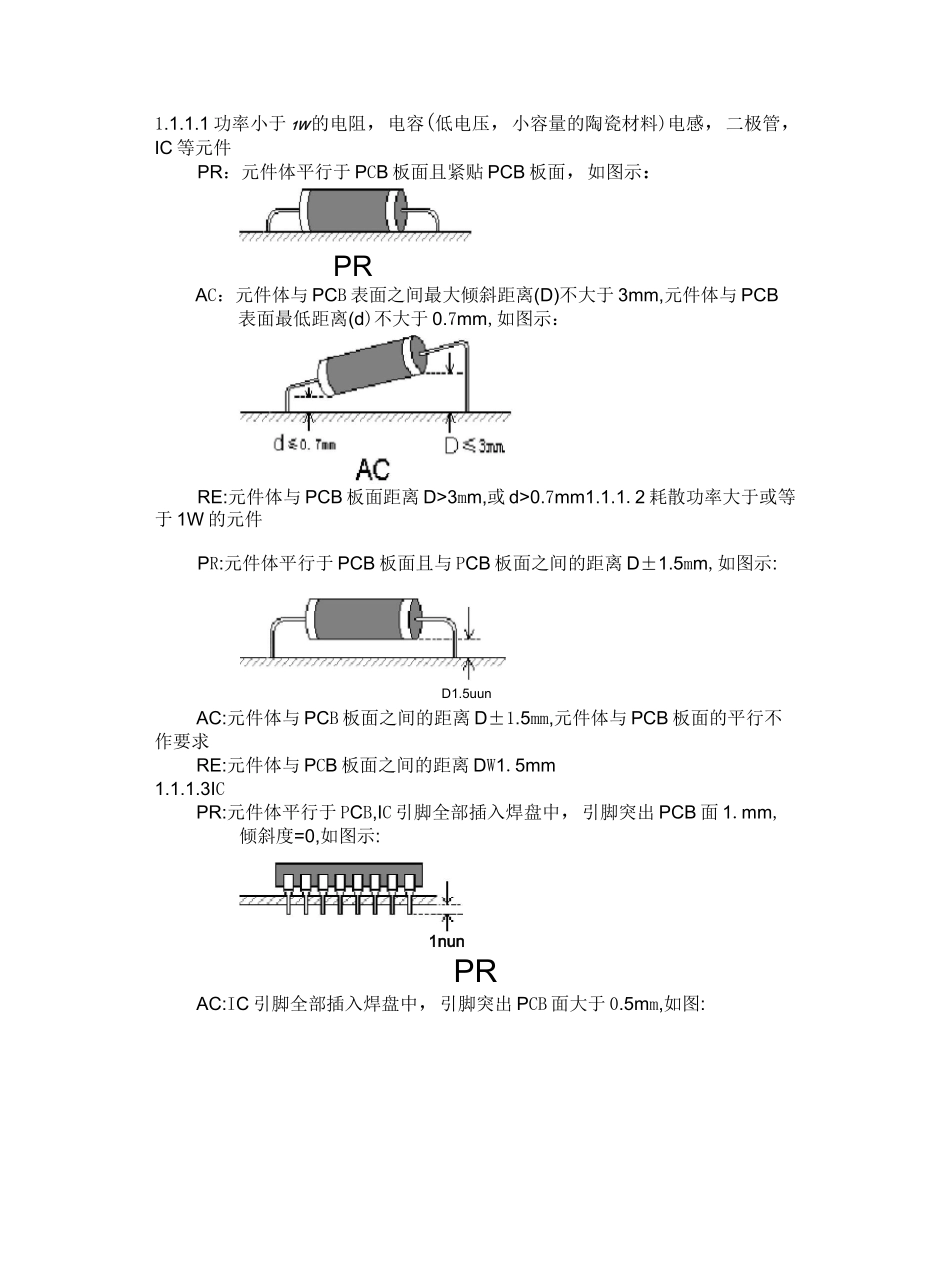

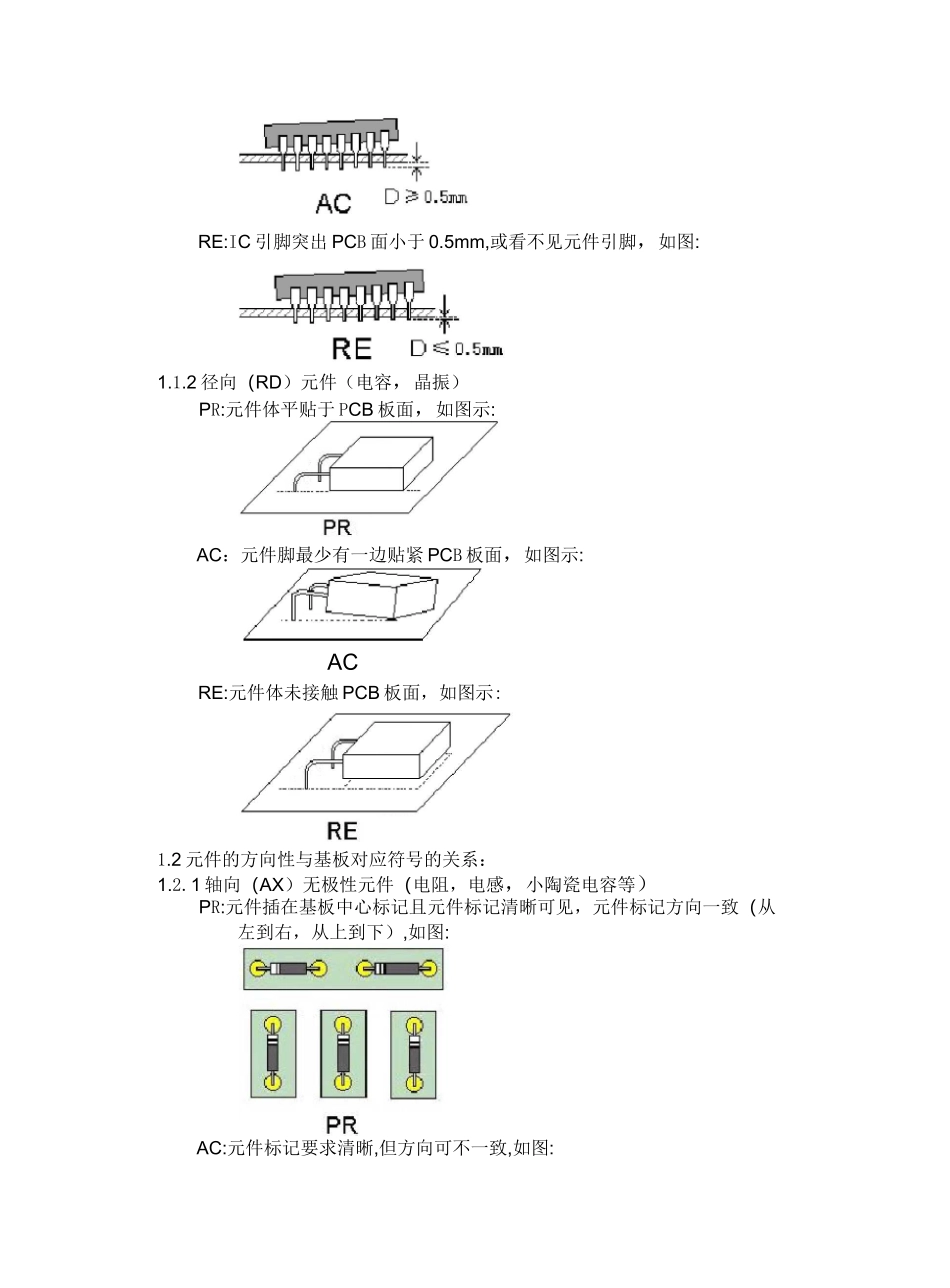

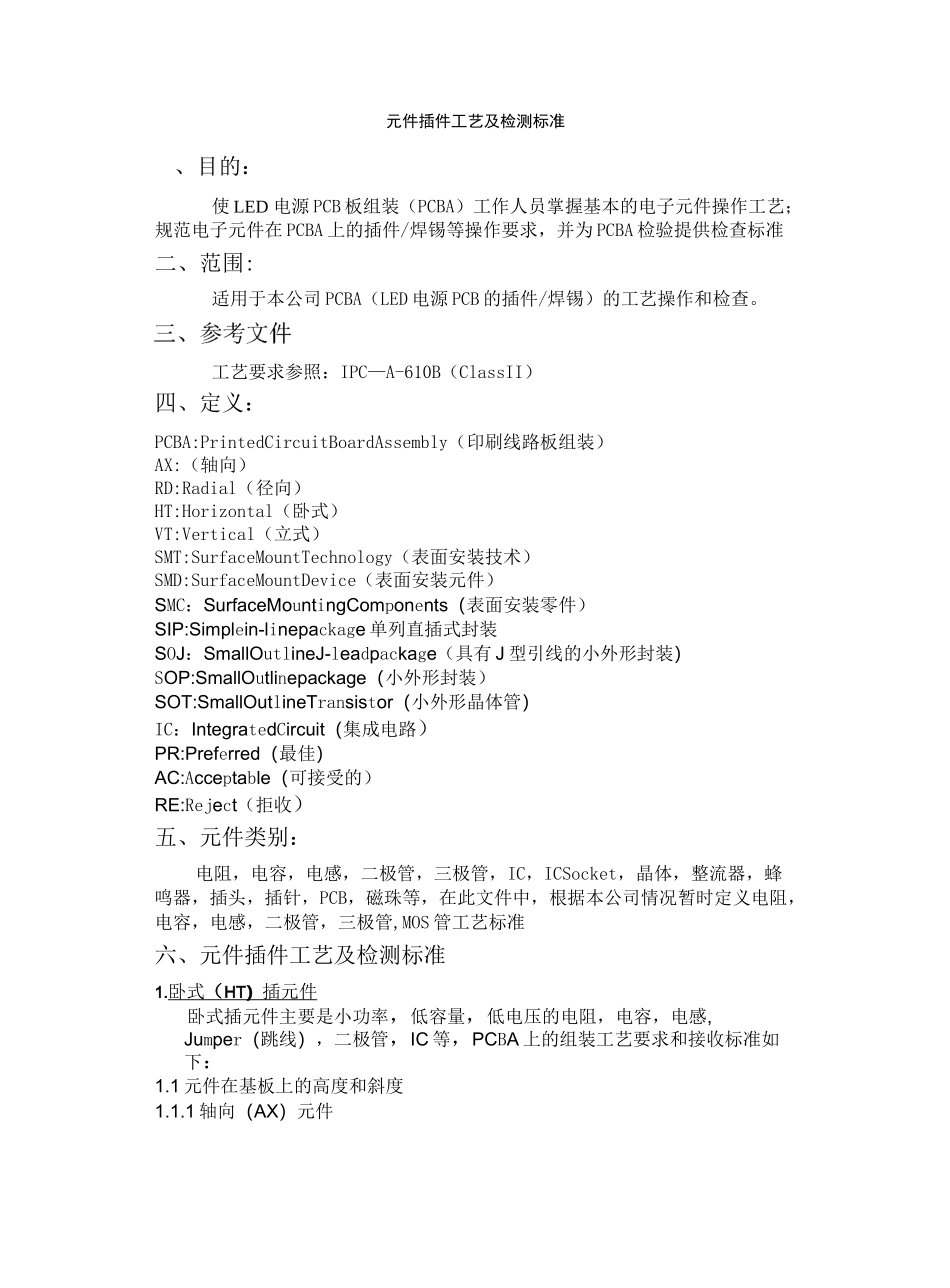

元件插件工艺及检测标准、目的：使 LED 电源 PCB 板组装（PCBA）工作人员掌握基本的电子元件操作工艺；规范电子元件在 PCBA 上的插件/焊锡等操作要求，并为 PCBA 检验提供检查标准二、范围:适用于本公司 PCBA（LED 电源 PCB 的插件/焊锡）的工艺操作和检查。工艺要求参照：IPC—A-610B（ClassII）四、定义：PCBA:PrintedCircuitBoardAssembly（印刷线路板组装）AX:（轴向）RD:Radial（径向）HT:Horizontal（卧式）VT:Vertical（立式）SMT:SurfaceMountTechnology（表面安装技术）SMD:SurfaceMountDevice（表面安装元件）SMC：SurfaceMountingComponents（表面安装零件）SIP:Simplein-linepackage 单列直插式封装SOJ：SmallOutlineJ-leadpackage（具有 J 型引线的小外形封装）SOP:SmallOutlinepackage（小外形封装）SOT:SmallOutlineTransistor（小外形晶体管）IC：IntegratedCircuit（集成电路）PR:Preferred（最佳）AC:Acceptable（可接受的）RE:Reject（拒收）五、元件类别：电阻，电容，电感，二极管，三极管，IC，ICSocket，晶体，整流器，蜂鸣器，插头，插针，PCB，磁珠等，在此文件中，根据本公司情况暂时定义电阻，电容，电感，二极管，三极管,MOS 管工艺标准六、元件插件工艺及检测标准1.卧式 （ HT ） 插元件 卧式插元件主要是小功率，低容量，低电压的电阻，电容，电感,Jumper（跳线），二极管，IC 等，PCBA 上的组装工艺要求和接收标准如下：1.1 元件在基板上的高度和斜度1.1.1 轴向（AX）元件1.1.1.1 功率小于 1W的电阻，电容(低电压，小容量的陶瓷材料)电感，二极管，IC 等元件PR：元件体平行于 PCB 板面且紧贴 PCB 板面，如图示：PRAC：元件体与 PCB 表面之间最大倾斜距离(D)不大于 3mm,元件体与 PCB表面最低距离(d)不大于 0.7mm,如图示：RE:元件体与 PCB 板面距离 D>3mm,或 d>0.7mm1.1.1.2 耗散功率大于或等于 1W 的元件PR:元件体平行于 PCB 板面且与 PCB 板面之间的距离 D±1.5mm,如图示:AC:元件体与 PCB 板面之间的距离 D±1.5mm,元件体与 PCB 板面的平行不作要求RE:元件体与 PCB 板面之间的距离 DW1.5mm1.1.1.3ICPR:元件体平行于 PCB,IC 引脚全部插入焊盘中，引脚突出 PCB 面 1.mm,倾斜度=0,如图示:PRAC:IC 引脚全部插入焊盘中，引脚突出 PCB 面大于 0.5mm,如图:D1.5uun1nunRE:IC 引脚突出 PCB 面小于 0.5mm,或看不见元件引脚，如图:1.1.2 径向（RD）元...
