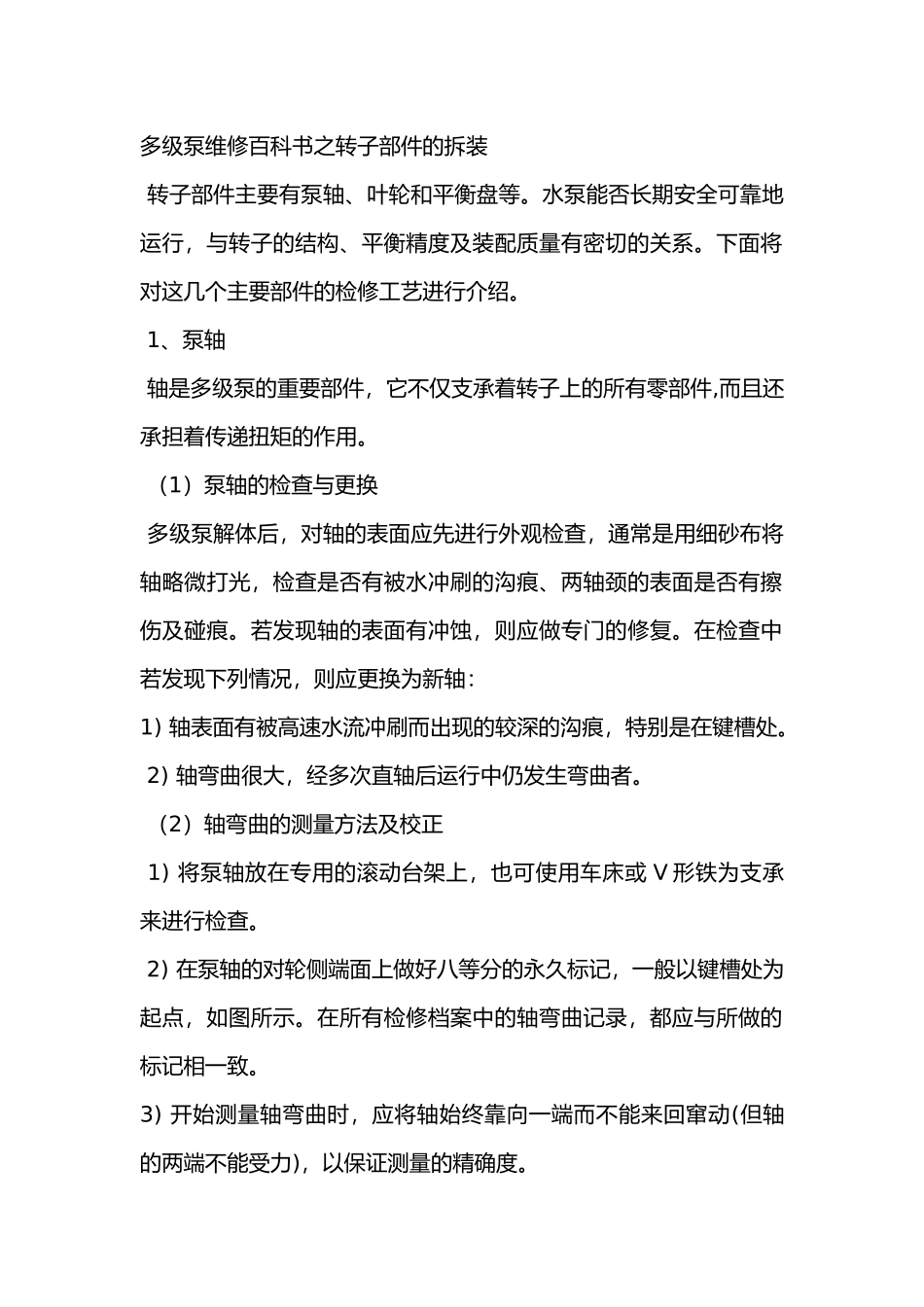

多级泵维修百科书之转子部件的拆装

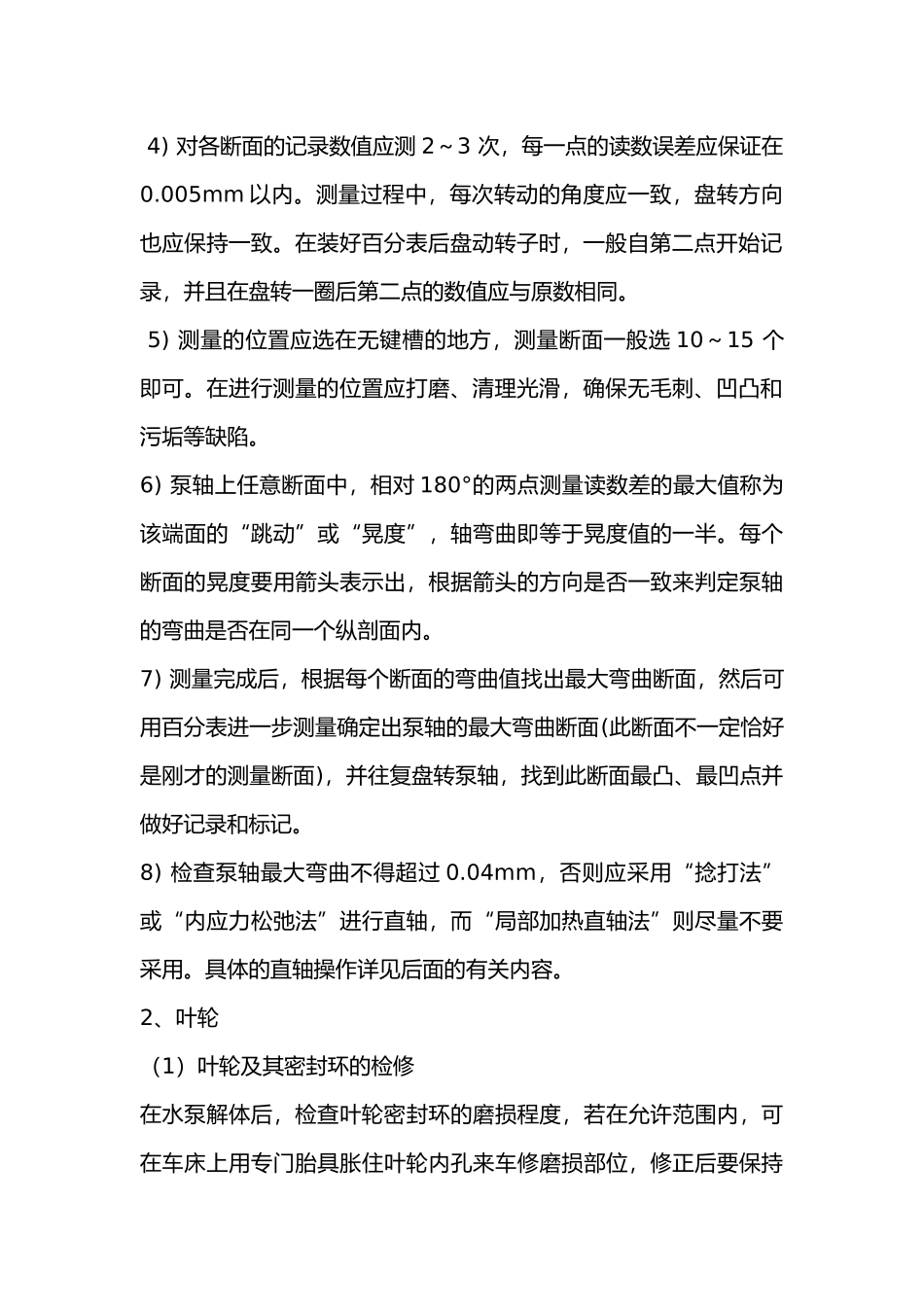

多级泵维修百科书之转子部件的拆装 转子部件主要有泵轴、叶轮和平衡盘等。水泵能否长期安全可靠地运行，与转子的结构、平衡精度及装配质量有密切的关系。下面将对这几个主要部件的检修工艺进行介绍。 1、泵轴 轴是多级泵的重要部件，它不仅支承着转子上的所有零部件,而且还承担着传递扭矩的作用。 （1）泵轴的检查与更换 多级泵解体后，对轴的表面应先进行外观检查，通常是用细砂布将轴略微打光，检查是否有被水冲刷的沟痕、两轴颈的表面是否有擦伤及碰痕。若发现轴的表面有冲蚀，则应做专门的修复。在检查中若发现下列情况，则应更换为新轴：1) 轴表面有被高速水流冲刷而出现的较深的沟痕，特别是在键槽处。 2) 轴弯曲很大，经多次直轴后运行中仍发生弯曲者。 （2）轴弯曲的测量方法及校正 1) 将泵轴放在专用的滚动台架上，也可使用车床或 V 形铁为支承来进行检查。 2) 在泵轴的对轮侧端面上做好八等分的永久标记，一般以键槽处为起点，如图所示。在所有检修档案中的轴弯曲记录，都应与所做的标记相一致。3) 开始测量轴弯曲时，应将轴始终靠向一端而不能来回窜动(但轴的两端不能受力)，以保证测量的精确度。 4) 对各断面的记录数值应测 2～3 次，每一点的读数误差应保证在0.005mm 以内。测量过程中，每次转动的角度应一致，盘转方向也应保持一致。在装好百分表后盘动转子时，一般自第二点开始记录，并且在盘转一圈后第二点的数值应与原数相同。 5) 测量的位置应选在无键槽的地方，测量断面一般选 10～15 个即可。在进行测量的位置应打磨、清理光滑，确保无毛刺、凹凸和污垢等缺陷。6) 泵轴上任意断面中，相对 180°的两点测量读数差的最大值称为该端面的“跳动”或“晃度”，轴弯曲即等于晃度值的一半。每个断面的晃度要用箭头表示出，根据箭头的方向是否一致来判定泵轴的弯曲是否在同一个纵剖面内。7) 测量完成后，根据每个断面的弯曲值找出最大弯曲断面，然后可用百分表进一步测量确定出泵轴的最大弯曲断面(此断面不一定恰好是刚才的测量断面)，并往复盘转泵轴，找到此断面最凸、最凹点并做好记录和标记。8) 检查泵轴最大弯曲不得超过 0.04mm，否则应采用“捻打法”或“内应力松弛法”进行直轴，而“局部加热直轴法”则尽量不要采用。具体的直轴操作详见后面的有关内容。2、叶轮（1）叶轮及其密封环的检修在水泵解体后，检查叶轮密封环的磨损程度，若在允许范围内，可在车床上用专门胎具胀住叶轮内孔来车修磨损部...
