汽轮机设备构造原理知识

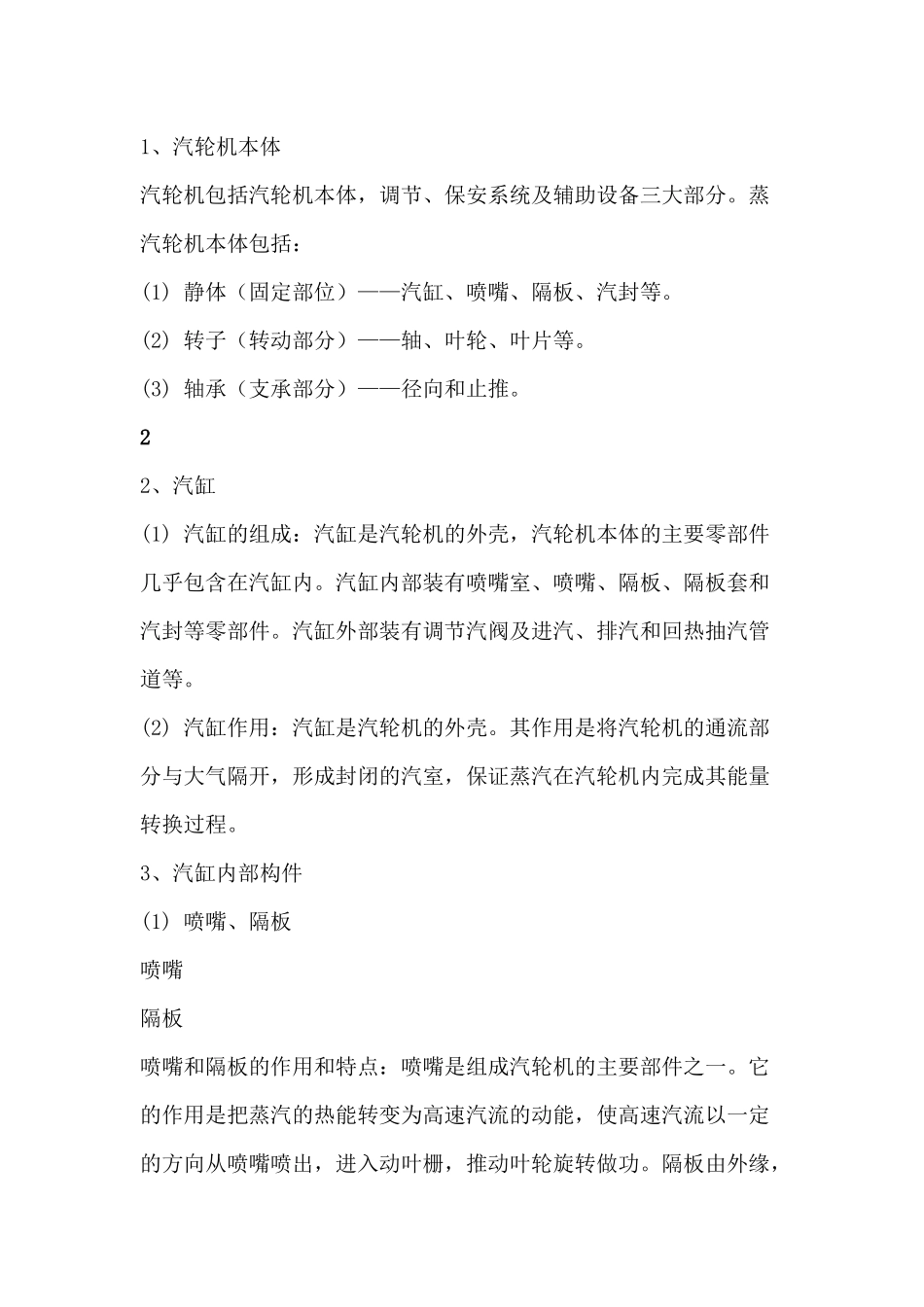

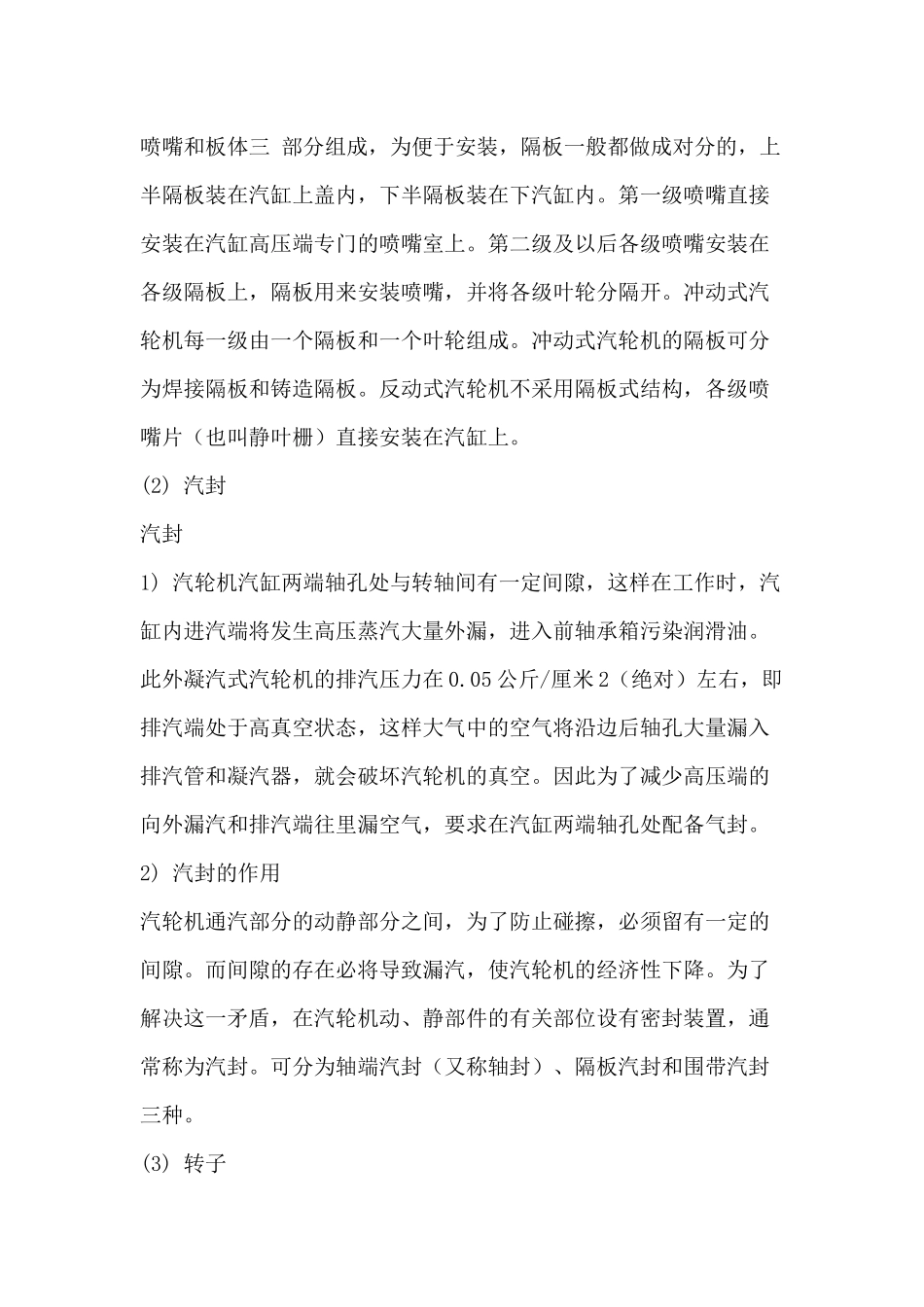

1、汽轮机本体汽轮机包括汽轮机本体，调节、保安系统及辅助设备三大部分。蒸汽轮机本体包括：(1) 静体（固定部位）——汽缸、喷嘴、隔板、汽封等。(2) 转子（转动部分）——轴、叶轮、叶片等。(3) 轴承（支承部分）——径向和止推。22、汽缸(1) 汽缸的组成：汽缸是汽轮机的外壳，汽轮机本体的主要零部件几乎包含在汽缸内。汽缸内部装有喷嘴室、喷嘴、隔板、隔板套和汽封等零部件。汽缸外部装有调节汽阀及进汽、排汽和回热抽汽管道等。(2) 汽缸作用：汽缸是汽轮机的外壳。其作用是将汽轮机的通流部分与大气隔开，形成封闭的汽室，保证蒸汽在汽轮机内完成其能量转换过程。3、汽缸内部构件(1) 喷嘴、隔板喷嘴隔板喷嘴和隔板的作用和特点：喷嘴是组成汽轮机的主要部件之一。它的作用是把蒸汽的热能转变为高速汽流的动能，使高速汽流以一定的方向从喷嘴喷出，进入动叶栅，推动叶轮旋转做功。隔板由外缘，喷嘴和板体三 部分组成，为便于安装，隔板一般都做成对分的，上半隔板装在汽缸上盖内，下半隔板装在下汽缸内。第一级喷嘴直接安装在汽缸高压端专门的喷嘴室上。第二级及以后各级喷嘴安装在各级隔板上，隔板用来安装喷嘴，并将各级叶轮分隔开。冲动式汽轮机每一级由一个隔板和一个叶轮组成。冲动式汽轮机的隔板可分为焊接隔板和铸造隔板。反动式汽轮机不采用隔板式结构，各级喷嘴片（也叫静叶栅）直接安装在汽缸上。(2) 汽封汽封1) 汽轮机汽缸两端轴孔处与转轴间有一定间隙，这样在工作时，汽缸内进汽端将发生高压蒸汽大量外漏，进入前轴承箱污染润滑油。此外凝汽式汽轮机的排汽压力在 0.05 公斤/厘米 2（绝对）左右，即排汽端处于高真空状态，这样大气中的空气将沿边后轴孔大量漏入排汽管和凝汽器，就会破坏汽轮机的真空。因此为了减少高压端的向外漏汽和排汽端往里漏空气，要求在汽缸两端轴孔处配备气封。2) 汽封的作用汽轮机通汽部分的动静部分之间，为了防止碰擦，必须留有一定的间隙。而间隙的存在必将导致漏汽，使汽轮机的经济性下降。为了解决这一矛盾，在汽轮机动、静部件的有关部位设有密封装置，通常称为汽封。可分为轴端汽封（又称轴封）、隔板汽封和围带汽封三种。(3) 转子汽轮机中所有转动部件的组合体称作转子。包括：主轴、轴封、动叶片、止推盘、危急保安器、联轴器总承、测量盘等。转子(4) 叶片动叶片和静叶片叶片3、轴承轴承是汽轮机一个重要的组成部分，分为径向支撑轴承和推力轴承两种类型，它们用来承受转子的全...
