轴承代号手册

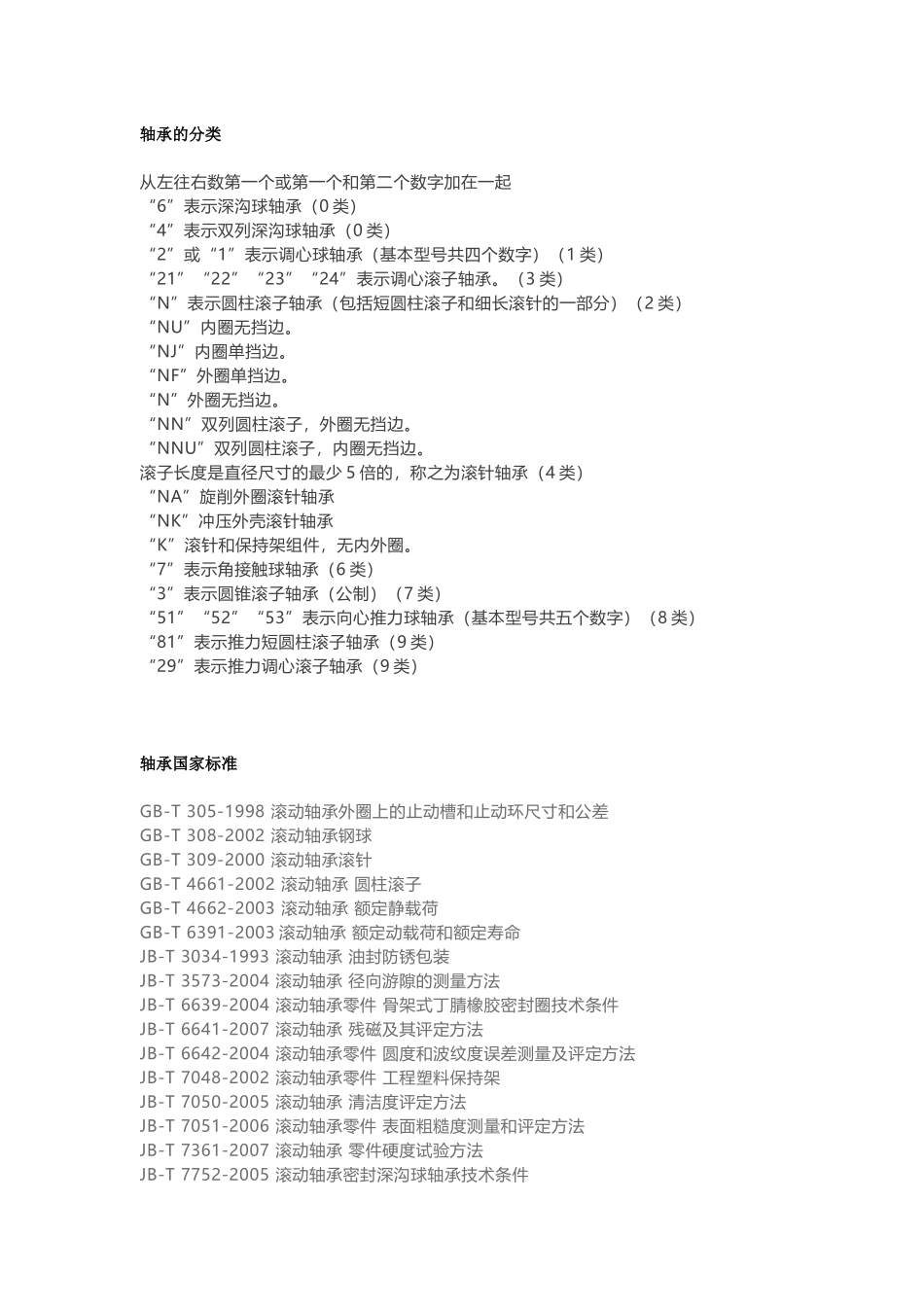

轴承的分类从左往右数第一个或第一个和第二个数字加在一起“6”表示深沟球轴承（0 类）“4”表示双列深沟球轴承（0 类）“2”或“1”表示调心球轴承（基本型号共四个数字）（1 类） “21”“22”“23”“24”表示调心滚子轴承。（3 类）“N”表示圆柱滚子轴承（包括短圆柱滚子和细长滚针的一部分）（2 类）“NU”内圈无挡边。“NJ”内圈单挡边。“NF”外圈单挡边。“N”外圈无挡边。“NN”双列圆柱滚子，外圈无挡边。“NNU”双列圆柱滚子，内圈无挡边。滚子长度是直径尺寸的最少 5 倍的，称之为滚针轴承（4 类）“NA”旋削外圈滚针轴承“NK”冲压外壳滚针轴承“K”滚针和保持架组件，无内外圈。“7”表示角接触球轴承（6 类）“3”表示圆锥滚子轴承（公制）（7 类）“51”“52”“53”表示向心推力球轴承（基本型号共五个数字）（8 类）“81”表示推力短圆柱滚子轴承（9 类）“29”表示推力调心滚子轴承（9 类）轴承国家标准GB-T 305-1998 滚动轴承外圈上的止动槽和止动环尺寸和公差GB-T 308-2002 滚动轴承钢球GB-T 309-2000 滚动轴承滚针GB-T 4661-2002 滚动轴承 圆柱滚子GB-T 4662-2003 滚动轴承 额定静载荷GB-T 6391-2003 滚动轴承 额定动载荷和额定寿命JB-T 3034-1993 滚动轴承 油封防锈包装JB-T 3573-2004 滚动轴承 径向游隙的测量方法JB-T 6639-2004 滚动轴承零件 骨架式丁腈橡胶密封圈技术条件JB-T 6641-2007 滚动轴承 残磁及其评定方法JB-T 6642-2004 滚动轴承零件 圆度和波纹度误差测量及评定方法JB-T 7048-2002 滚动轴承零件 工程塑料保持架JB-T 7050-2005 滚动轴承 清洁度评定方法JB-T 7051-2006 滚动轴承零件 表面粗糙度测量和评定方法JB-T 7361-2007 滚动轴承 零件硬度试验方法JB-T 7752-2005 滚动轴承密封深沟球轴承技术条件JB-T 8196-1996 滚动轴承 滚动体残磁及其评定方法JB-T 8571-1997 滚动轴承 密封深沟球轴承 防尘、漏脂、温升性能试验规程JB-T 8921-1999 滚动轴承 及其零件检验规则JB-T 10336-2002 滚动轴承及其零件补充技术条件JB-T 50013-2000 滚动轴承 寿命及可靠性试验规程JB-T 50093-1997 滚动轴承 寿命及可靠性试验评定方法前置代号前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。 GS.—— 推力圆柱滚子轴承座圈。例：GS.81112 。 K.—— 滚动体与保持架的组合件。例：推力圆柱滚子与保持架的组合件 K.8...
