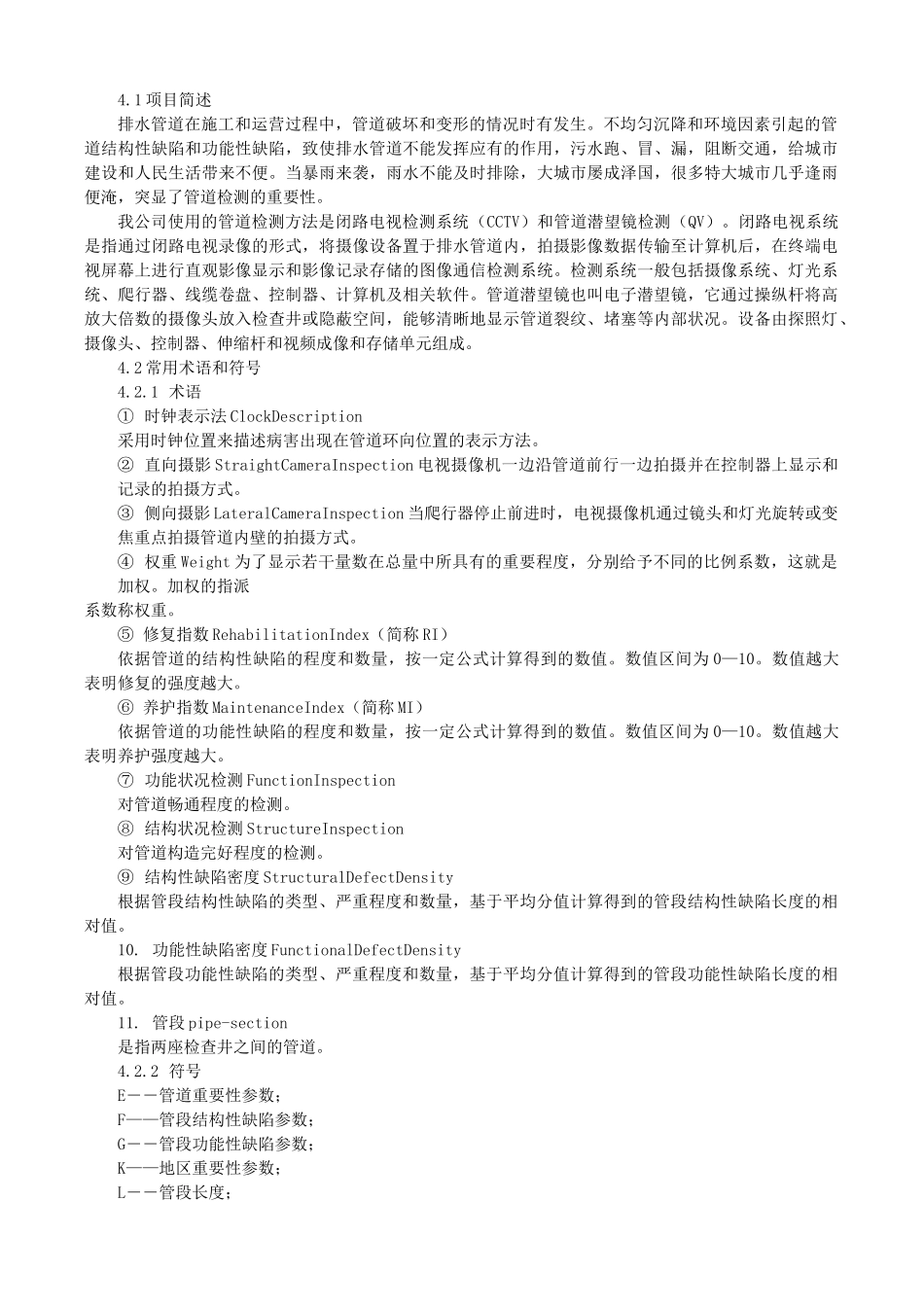

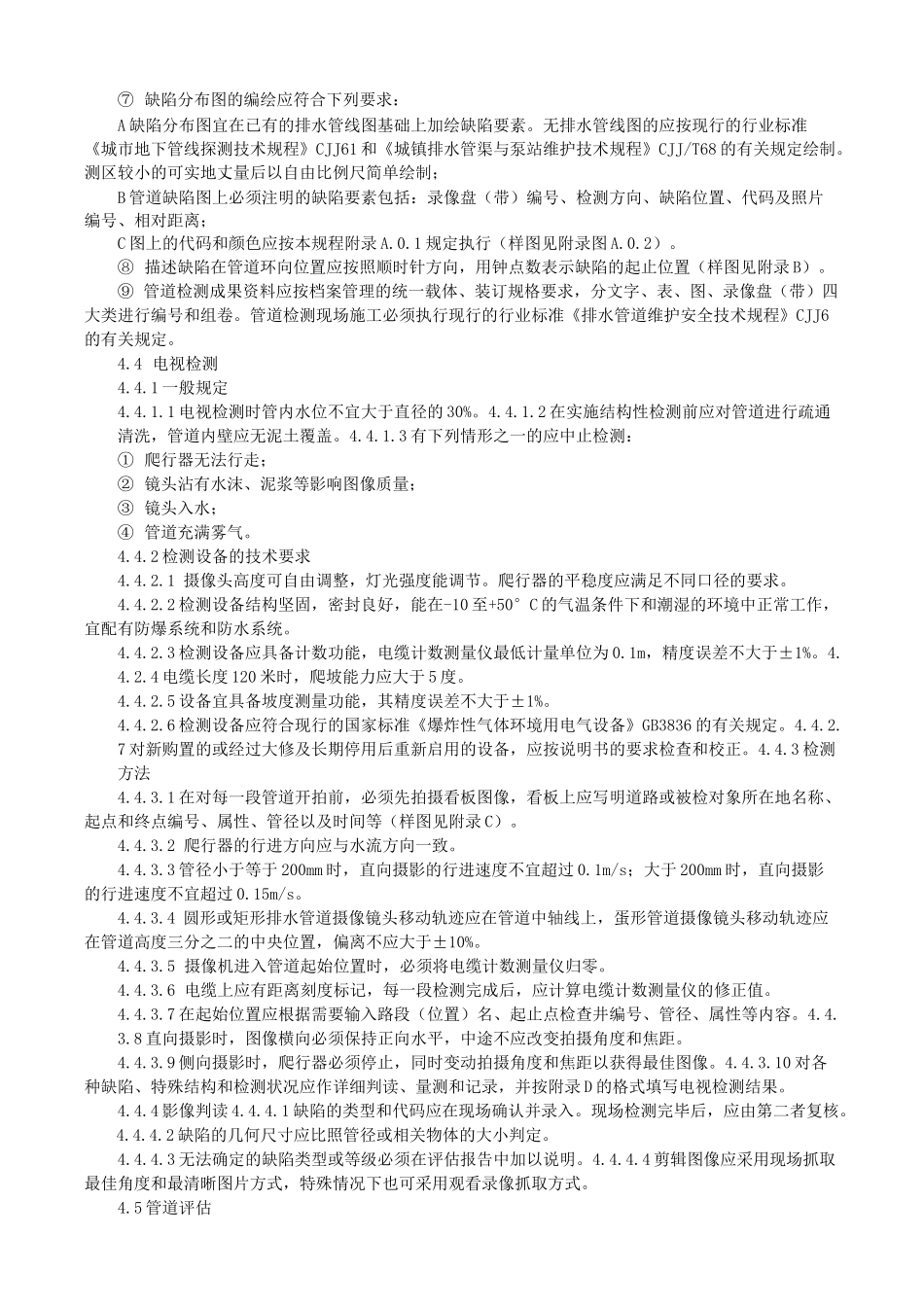

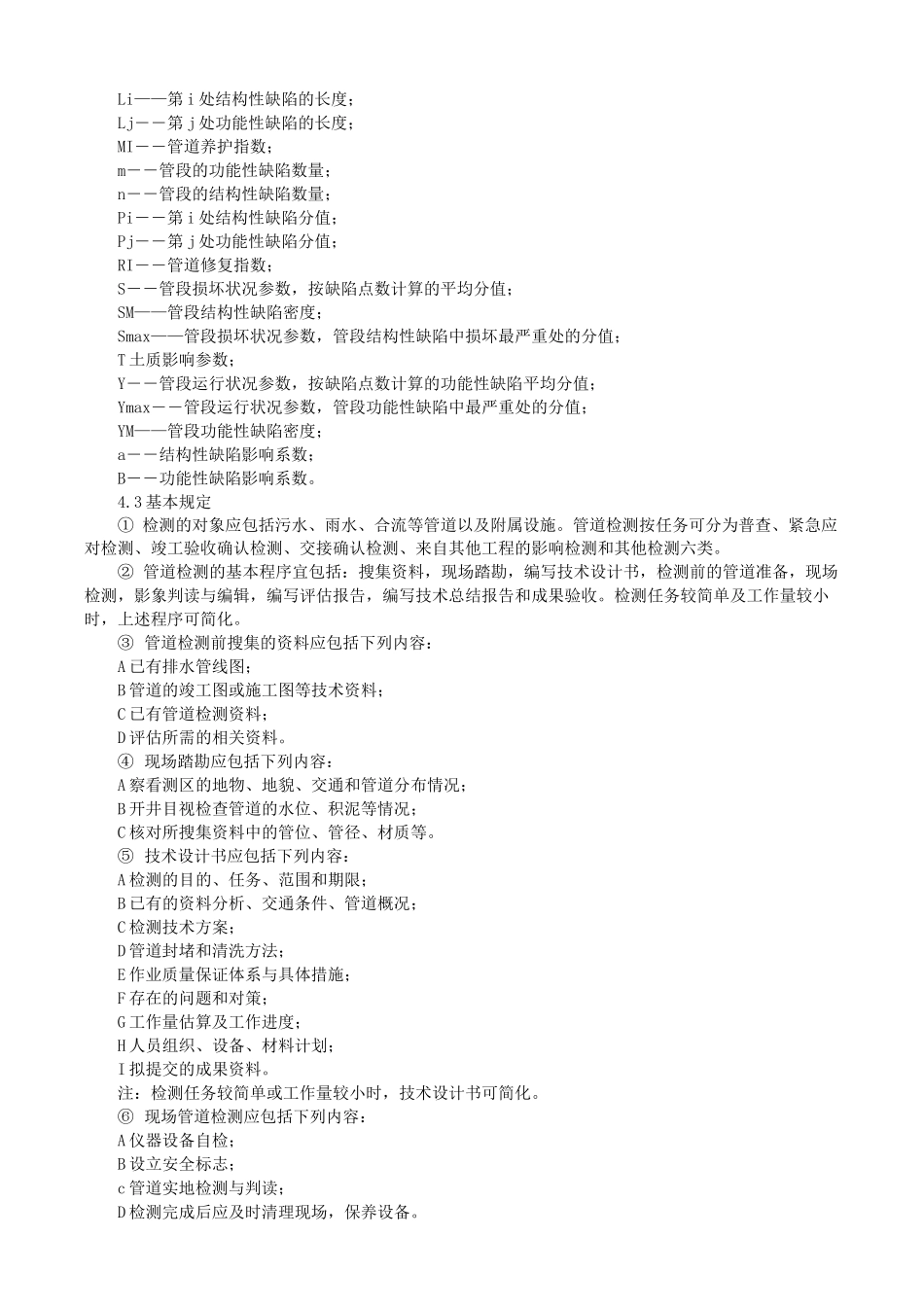

4.1 项目简述排水管道在施工和运营过程中,管道破坏和变形的情况时有发生。不均匀沉降和环境因素引起的管道结构性缺陷和功能性缺陷,致使排水管道不能发挥应有的作用,污水跑、冒、漏,阻断交通,给城市建设和人民生活带来不便。当暴雨来袭,雨水不能及时排除,大城市屡成泽国,很多特大城市几乎逢雨便淹,突显了管道检测的重要性。我公司使用的管道检测方法是闭路电视检测系统(CCTV)和管道潜望镜检测(QV)。闭路电视系统是指通过闭路电视录像的形式,将摄像设备置于排水管道内,拍摄影像数据传输至计算机后,在终端电视屏幕上进行直观影像显示和影像记录存储的图像通信检测系统。检测系统一般包括摄像系统、灯光系统、爬行器、线缆卷盘、控制器、计算机及相关软件。管道潜望镜也叫电子潜望镜,它通过操纵杆将高放大倍数的摄像头放入检查井或隐蔽空间,能够清晰地显示管道裂纹、堵塞等内部状况。设备由探照灯、摄像头、控制器、伸缩杆和视频成像和存储单元组成。4.2 常用术语和符号4.2.1 术语① 时钟表示法 ClockDescription采用时钟位置来描述病害出现在管道环向位置的表示方法。② 直向摄影 StraightCameraInspection 电视摄像机一边沿管道前行一边拍摄并在控制器上显示和记录的拍摄方式。③ 侧向摄影 LateralCameraInspection 当爬行器停止前进时,电视摄像机通过镜头和灯光旋转或变焦重点拍摄管道内壁的拍摄方式。④ 权重 Weight 为了显示若干量数在总量中所具有的重要程度,分别给予不同的比例系数,这就是加权。加权的指派系数称权重。⑤ 修复指数 RehabilitationIndex(简称 RI)依据管道的结构性缺陷的程度和数量,按一定公式计算得到的数值。数值区间为 0—10。数值越大表明修复的强度越大。⑥ 养护指数 MaintenanceIndex(简称 MI)依据管道的功能性缺陷的程度和数量,按一定公式计算得到的数值。数值区间为 0—10。数值越大表明养护强度越大。⑦ 功能状况检测 FunctionInspection对管道畅通程度的检测。⑧ 结构状况检测 StructureInspection对管道构造完好程度的检测。⑨ 结构性缺陷密度 StructuralDefectDensity根据管段结构性缺陷的类型、严重程度和数量,基于平均分值计算得到的管段结构性缺陷长度的相对值。10. 功能性缺陷密度 FunctionalDefectDensity根据管段功能性缺陷的类型、严重程度和数量,基于平均分值计算得到的管段功能性缺陷长度的相对值。11. 管段 pipe-section是指两座检查井之间...
