采煤工作面通风安全技术措施

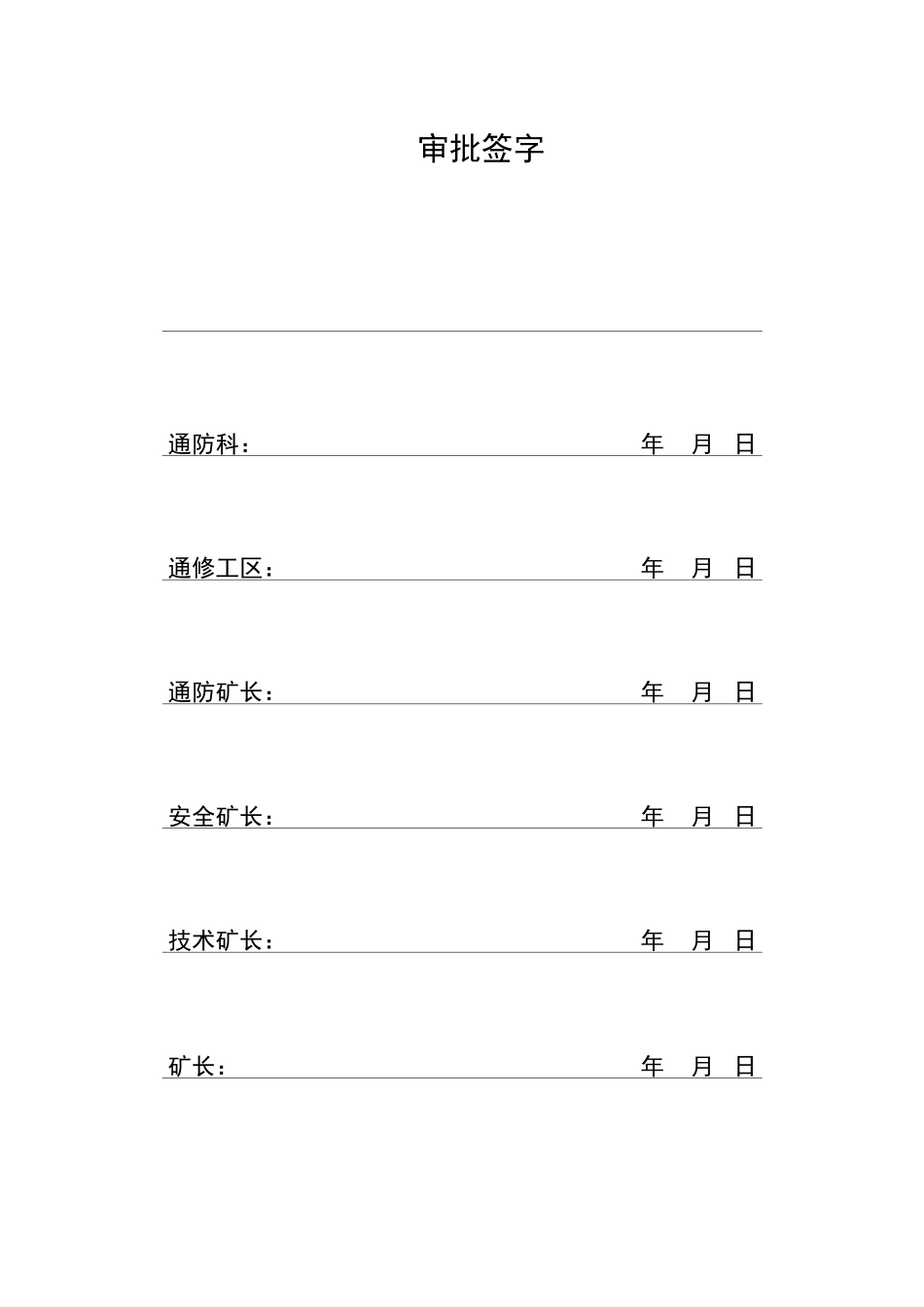

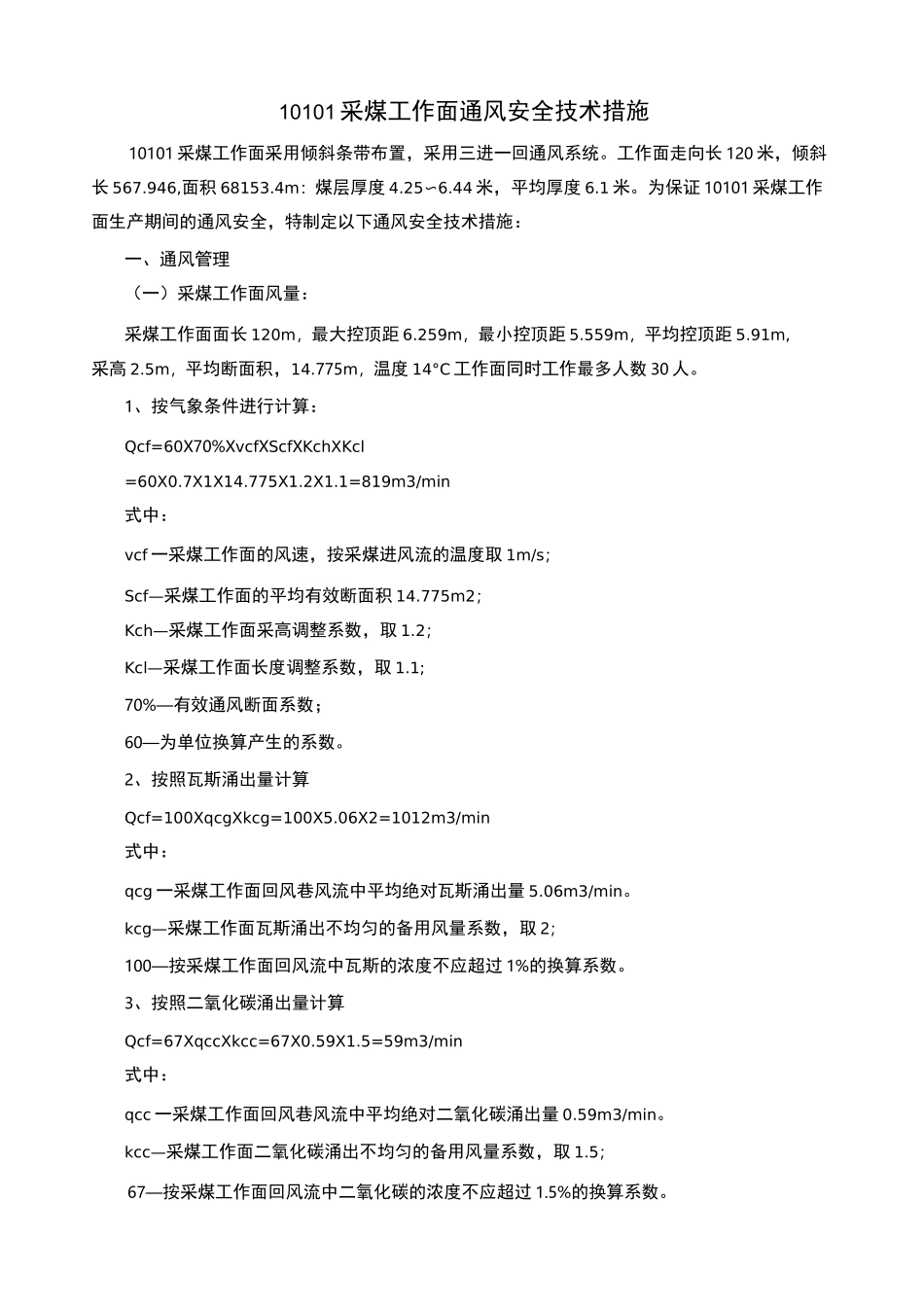

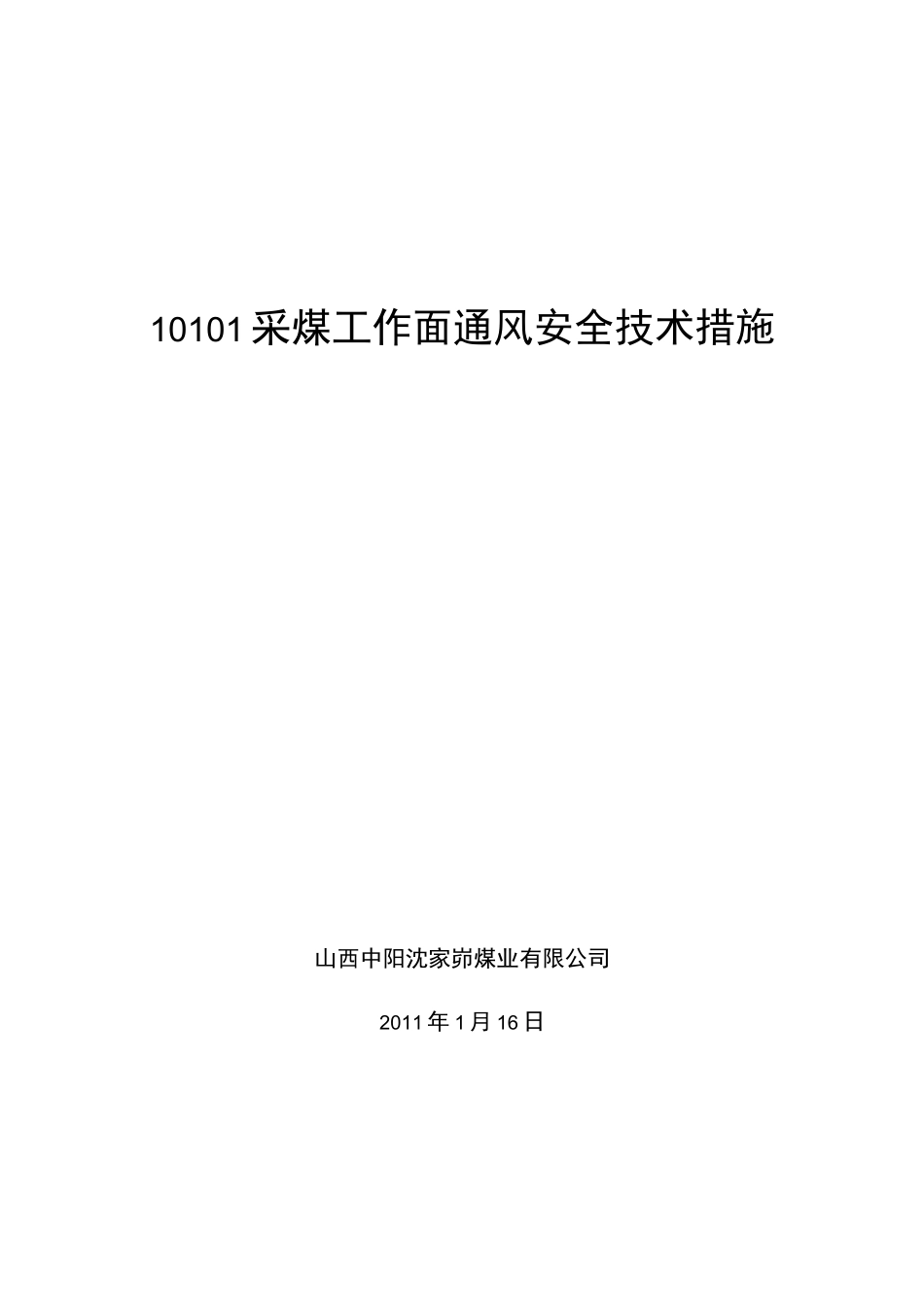

10101 采煤工作面通风安全技术措施山西中阳沈家峁煤业有限公司2011 年 1 月 16 日审批签字通防科：年月 日通修工区：年月 日通防矿长：年月 日安全矿长：年月 日技术矿长：年月 日矿长：年月 日10101 采煤工作面通风安全技术措施10101 采煤工作面采用倾斜条带布置，采用三进一回通风系统。工作面走向长 120 米，倾斜长 567.946,面积 68153.4m：煤层厚度 4.25〜6.44 米，平均厚度 6.1 米。为保证 10101 采煤工作面生产期间的通风安全，特制定以下通风安全技术措施：一、通风管理（一）采煤工作面风量：采煤工作面面长 120m，最大控顶距 6.259m，最小控顶距 5.559m，平均控顶距 5.91m,采高 2.5m，平均断面积，14.775m，温度 14°C 工作面同时工作最多人数 30 人。1、按气象条件进行计算：Qcf=60X70%XvcfXScfXKchXKcl=60X0.7X1X14.775X1.2X1.1=819m3/min式中：vcf 一采煤工作面的风速，按采煤进风流的温度取 1m/s；Scf—采煤工作面的平均有效断面积 14.775m2；Kch—采煤工作面采高调整系数，取 1.2；Kcl—采煤工作面长度调整系数，取 1.1;70%—有效通风断面系数；60—为单位换算产生的系数。2、按照瓦斯涌出量计算Qcf=100XqcgXkcg=100X5.06X2=1012m3/min式中：qcg 一采煤工作面回风巷风流中平均绝对瓦斯涌出量 5.06m3/min。kcg—采煤工作面瓦斯涌出不均匀的备用风量系数，取 2；100—按采煤工作面回风流中瓦斯的浓度不应超过 1%的换算系数。3、按照二氧化碳涌出量计算Qcf=67XqccXkcc=67X0.59X1.5=59m3/min式中：qcc 一采煤工作面回风巷风流中平均绝对二氧化碳涌出量 0.59m3/min。kcc—采煤工作面二氧化碳涌出不均匀的备用风量系数，取 1.5；67—按采煤工作面回风流中二氧化碳的浓度不应超过 1.5%的换算系数。4、按工作人员数量验算Qcf±4Ncf=4X30=1012>120m3/min式中：Ncf—采煤工作面同时工作的最多人数，30 人；4 一每人需风量，m3/min。6、按风速进行验算① 验算最小风量Scb=lcbXhcfX70%=6.259X2.5X70%=10.95m2Qcf±60XO.25Scb=60XO.25XlO.95=164m3/min② 验算最大风量Scs=lcsXhcfX70%=5.559X2.5X70%=9.73m2QcfW60X4.0Scs=60X4.0X9.73=2335m3/min164m3/minV1012m3/minV23353/min 风速验算符合要求。因此 10101 工作面其配风量不得小于 1012m3/min。2、通风路线地面新鲜风流 f 主井、副井一 10#南轨道巷、10#南皮带巷一 10101 进风轨道巷、10101 进风皮带巷、10101 进风设备运输巷一...
