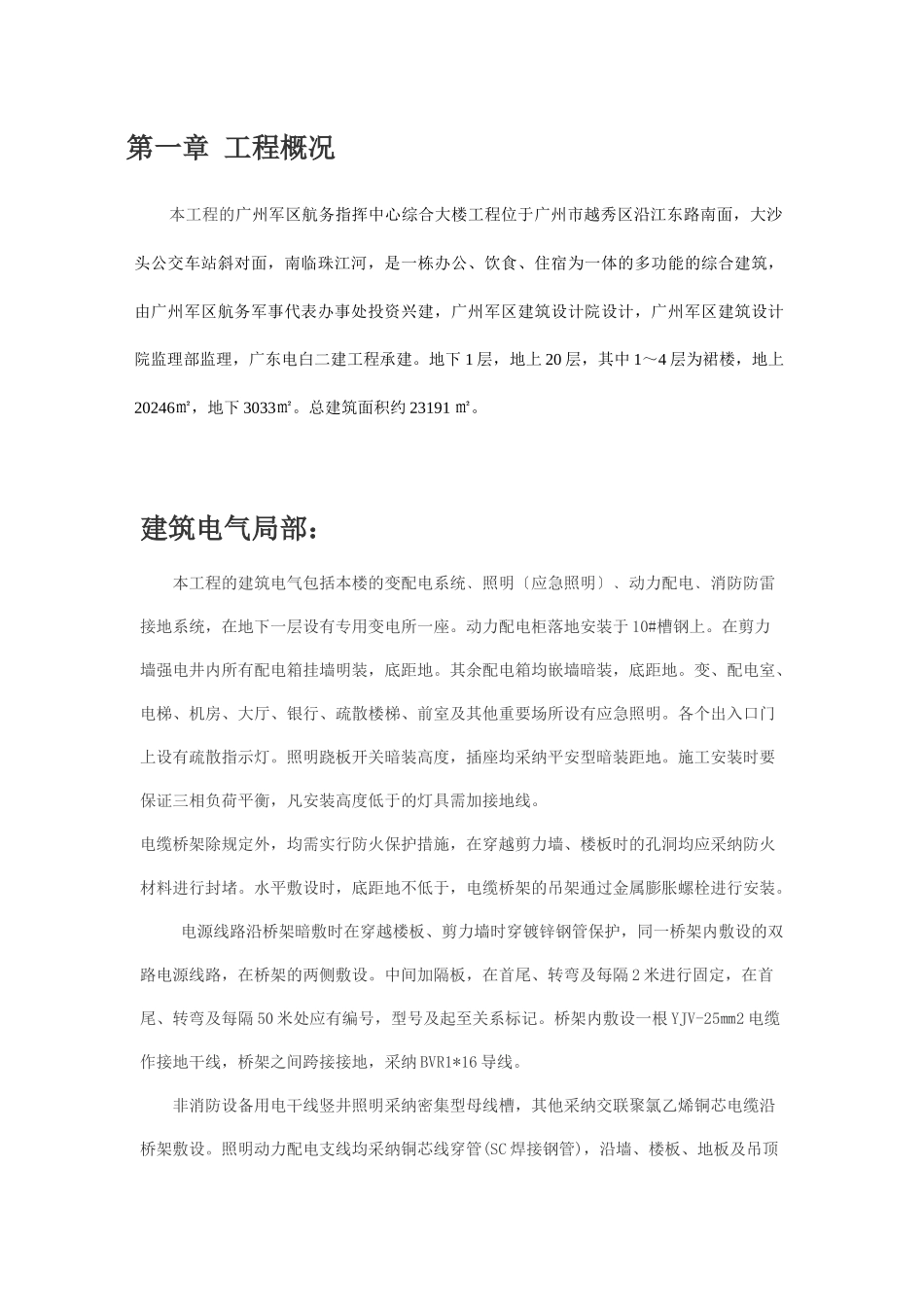

第一章 工程概况 本工程的广州军区航务指挥中心综合大楼工程位于广州市越秀区沿江东路南面，大沙头公交车站斜对面，南临珠江河，是一栋办公、饮食、住宿为一体的多功能的综合建筑，由广州军区航务军事代表办事处投资兴建，广州军区建筑设计院设计，广州军区建筑设计院监理部监理，广东电白二建工程承建。地下 1 层，地上 20 层，其中 1～4 层为裙楼，地上20246㎡，地下 3033㎡。总建筑面积约 23191 ㎡。建筑电气局部： 本工程的建筑电气包括本楼的变配电系统﹑照明〔应急照明〕﹑动力配电﹑消防防雷接地系统，在地下一层设有专用变电所一座。动力配电柜落地安装于 10#槽钢上。在剪力墙强电井内所有配电箱挂墙明装，底距地。其余配电箱均嵌墙暗装，底距地。变、配电室、电梯、机房、大厅、银行、疏散楼梯、前室及其他重要场所设有应急照明。各个出入口门上设有疏散指示灯。照明跷板开关暗装高度，插座均采纳平安型暗装距地。施工安装时要保证三相负荷平衡，凡安装高度低于的灯具需加接地线。电缆桥架除规定外，均需实行防火保护措施，在穿越剪力墙、楼板时的孔洞均应采纳防火材料进行封堵。水平敷设时，底距地不低于，电缆桥架的吊架通过金属膨胀螺栓进行安装。 电源线路沿桥架暗敷时在穿越楼板、剪力墙时穿镀锌钢管保护，同一桥架内敷设的双路电源线路，在桥架的两侧敷设。中间加隔板，在首尾、转弯及每隔 2 米进行固定，在首尾、转弯及每隔 50 米处应有编号，型号及起至关系标记。桥架内敷设一根 YJV-25㎜2 电缆作接地干线，桥架之间跨接接地，采纳 BVR1*16 导线。 非消防设备用电干线竖井照明采纳密集型母线槽，其他采纳交联聚氯乙烯铜芯电缆沿桥架敷设。照明动力配电支线均采纳铜芯线穿管(SC 焊接钢管)，沿墙、楼板、地板及吊顶内暗敷，管线敷设线路较长的，按标准要求预埋过路接线盒。 本工程采纳 TN-S 型保护方式，零线〔N〕与 PE 线严格分开，所有带电设备的金属外壳与 PE 线须可靠连接，强电及弱电管井内各设置一根 25*4 铜母线，作为各层的保护干线，消防报警、弱电机房、电梯机房、银行的保护线采纳专用接地线由根底接地网引入，电气接地与防雷接地共用接地装置，接地电阻小于 1Ω，接地装置采纳根底主钢筋环行焊接而成。 本工程属二类防雷建筑，接闪器采纳屋顶暗敷避雷带加避雷小针，引下线利用柱内二根大于 Φ16 主钢筋对焊接而成，并设置测试点，所有突出屋面的金属物体应与屋面避雷带可靠焊接。...
