微小型机械零件加工工艺

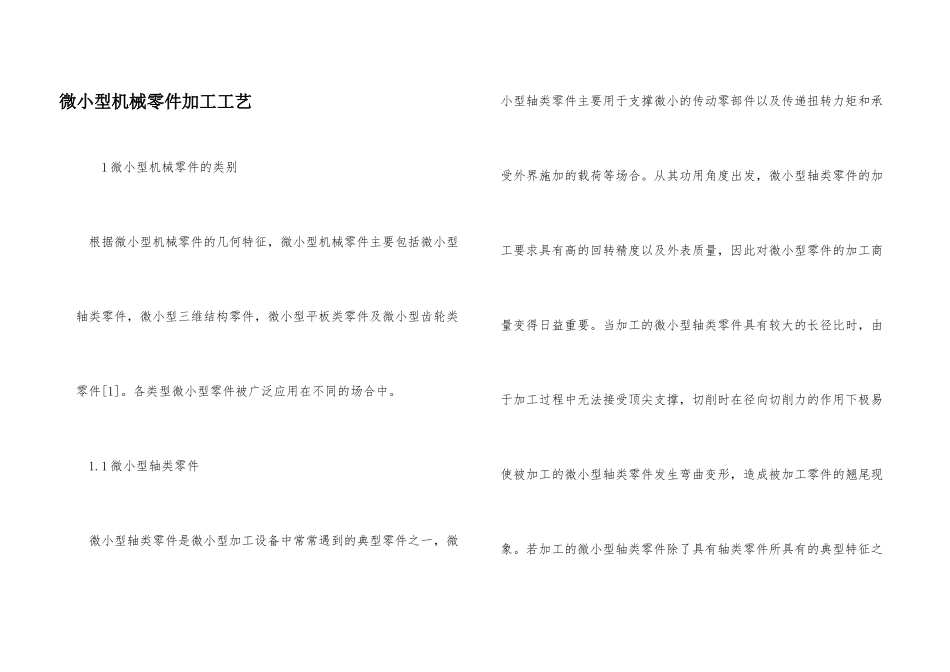

微小型机械零件加工工艺_第1页
1/8

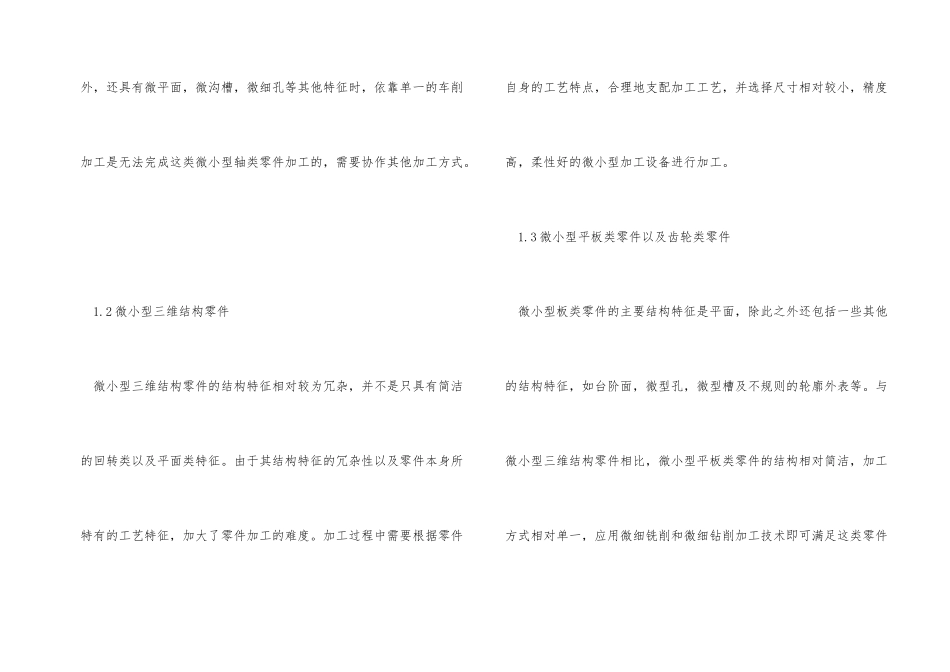

微小型机械零件加工工艺_第2页
2/8

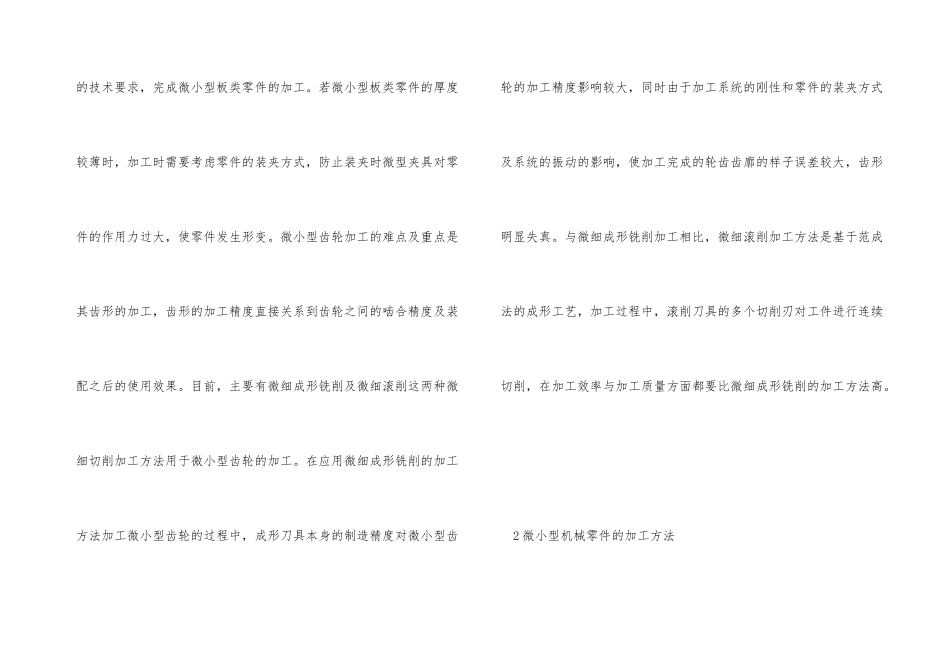

微小型机械零件加工工艺_第3页
3/8
微小型机械零件加工工艺 1 微小型机械零件的类别 根据微小型机械零件的几何特征,微小型机械零件主要包括微小型轴类零件,微小型三维结构零件,微小型平板类零件及微小型齿轮类零件[1]。各类型微小型零件被广泛应用在不同的场合中。 1.1 微小型轴类零件 微小型轴类零件是微小型加工设备中常常遇到的典型零件之一,微小型轴类零件主要用于支撑微小的传动零部件以及传递扭转力矩和承受外界施加的载荷等场合。从其功用角度出发,微小型轴类零件的加工要求具有高的回转精度以及外表质量,因此对微小型零件的加工商量变得日益重要。当加工的微小型轴类零件具有较大的长径比时,由于加工过程中无法接受顶尖支撑,切削时在径向切削力的作用下极易使被加工的微小型轴类零件发生弯曲变形,造成被加工零件的翘尾现象。若加工的微小型轴类零件除了具有轴类零件所具有的典型特征之外,还具有微平面,微沟槽,微细孔等其他特征时,依靠单一的车削加工是无法完成这类微小型轴类零件加工的,需要协作其他加工方式。 1.2 微小型三维结构零件 微小型三维结构零件的结构特征相对较为冗杂,并不是只具有简洁的回转类以及平面类特征。由于其结构特征的冗杂性以及零件本身所特有的工艺特征,加大了零件加工的难度。加工过程中需要根据零件自身的工艺特点,合理地支配加工工艺,并选择尺寸相对较小,精度高,柔性好的微小型加工设备进行加工。 1.3 微小型平板类零件以及齿轮类零件 微小型板类零件的主要结构特征是平面,除此之外还包括一些其他的结构特征,如台阶面,微型孔,微型槽及不规则的轮廓外表等。与微小型三维结构零件相比,微小型平板类零件的结构相对简洁,加工方式相对单一,应用微细铣削和微细钻削加工技术即可满足这类零件的技术要求,完成微小型板类零件的加工。若微小型板类零件的厚度较薄时,加工时需要考虑零件的装夹方式,防止装夹时微型夹具对零件的作用力过大,使零件发生形变。微小型齿轮加工的难点及重点是其齿形的加工,齿形的加工精度直接关系到齿轮之间的啮合精度及装配之后的使用效果。目前,主要有微细成形铣削及微细滚削这两种微细切削加工方法用于微小型齿轮的加工。在应用微细成形铣削的加工方法加工微小型齿轮的过程中,成形刀具本身的制造精度对微小型齿轮的加工精度影响较大,同时由于加工系统的刚性和零件的装夹方式及系统的振动的影响,使加工完成的轮齿齿廓的样子误差较大,齿形明显失真。与微细成形铣削加工相比,微细...
