微波技术实验

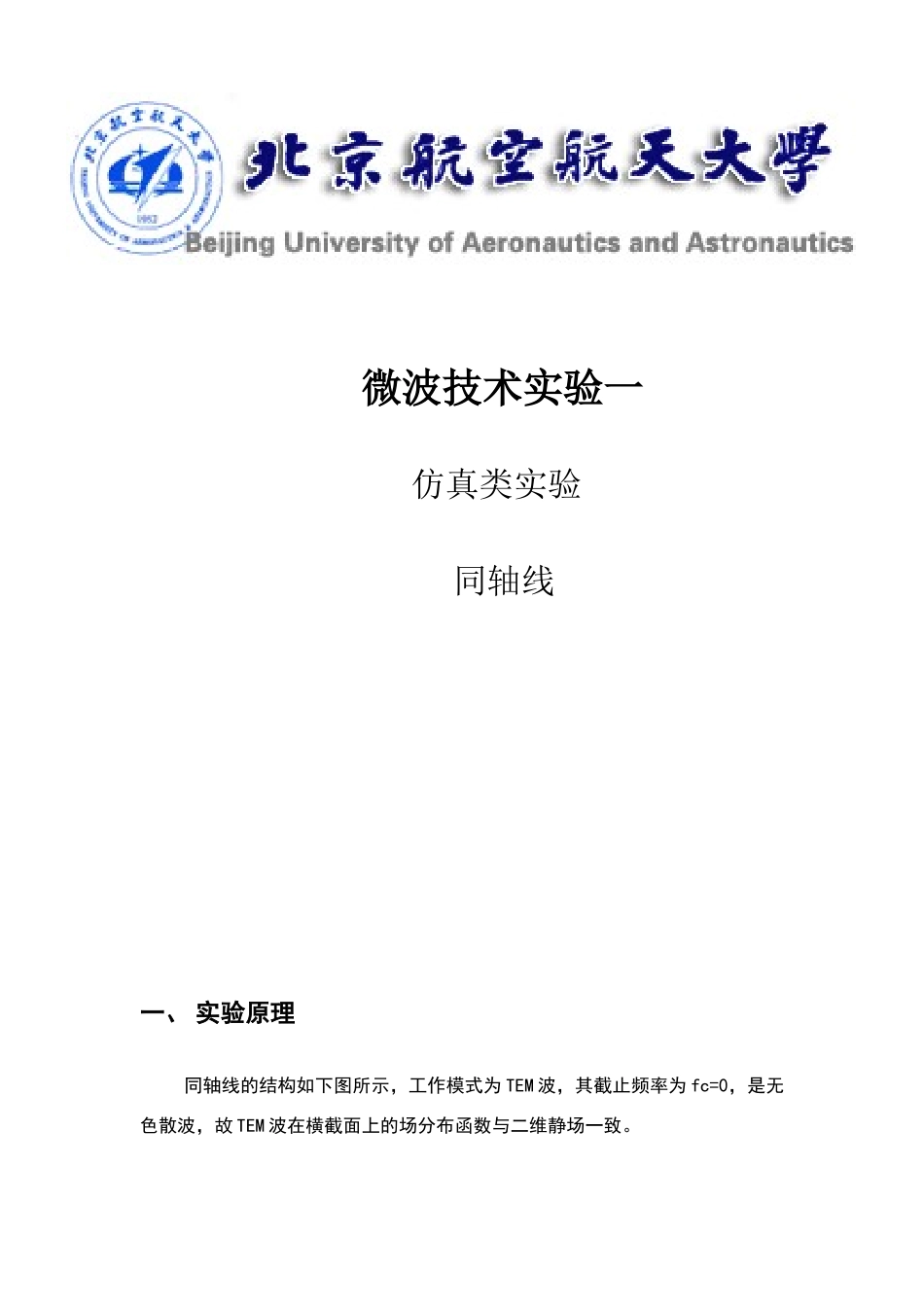

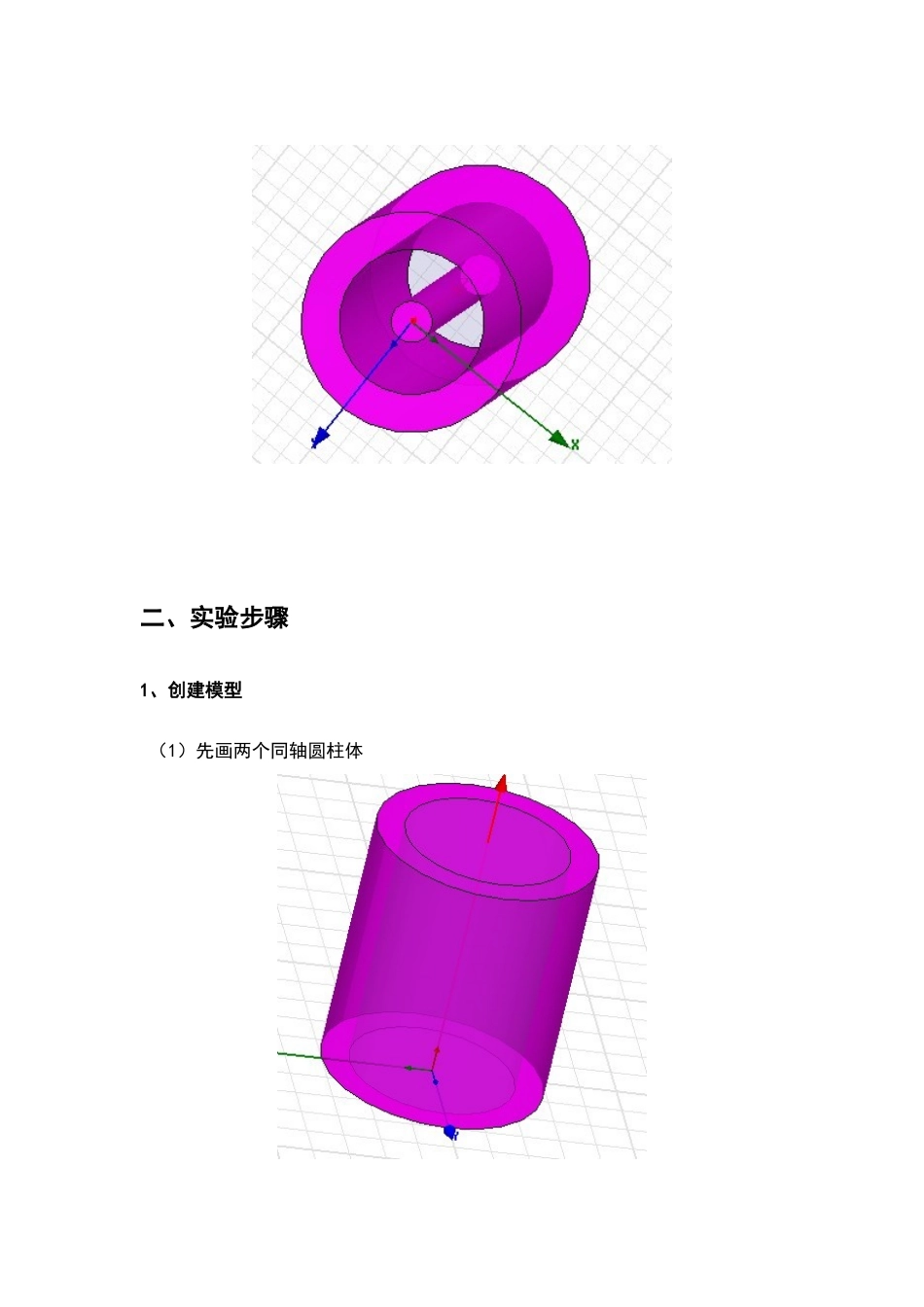

微波技术实验一仿真类实验 同轴线 一、 实验原理同轴线的结构如下图所示，工作模式为 TEM 波，其截止频率为 fc=0，是无色散波，故 TEM 波在横截面上的场分布函数与二维静场一致。二、实验步骤1、创建模型（1）先画两个同轴圆柱体运用 Boolean 运算的 subtract 相减（Clone 选项打勾）得到：再添加一个同轴的圆柱体（2）设置参数设置三个圆柱体的各项参数（3）设置边界条件再设置理想边界条件（4）插入激励源（5）设置求解频率。(6)计算在菜单栏中点击 Validate，显示全部正确后，再点击 Analyze all，稍等片刻即可查看仿真结果。2、仿真结果（1）、内部电场：（2）、内部磁场：（3）、内部功率随频率变化的传输情况：(图形为输入功率/输出功率)（4）外导体电场：（5）外导体磁场（6）内导体电场（7）内导体磁场（8）外部电场：在同轴线外面再加一个比较大的同轴圆柱体，介质为真空。 3、改变参数1.调整同轴圆柱体高度由 5mm 增加到 8mm，再次测量。 （1）、内部电场：（2）、内部磁场：（3）、内部功率随频率变化的传输情况：（4）外导体电场分布（5）内导体电场分布(6)外部电场：3.调整半径（1）、内部电场：（2）、内部磁场：（3）、内部功率随频率变化的传输情况：(4)、外部电场：测外部电场时再加一个大的同轴圆柱体。（5）、外部磁场：同外部电场测试方法一样。（6）、外部功率随频率变化的传输情况：4.调整填充媒质电磁参数：原介质为真空，现改为 glass_PTFEreinf.（1）内部电场：（2）内部磁场：（3）内部功率随频率变化的传输情况：(4)外部电场： （5）外部磁场：同外部电场测试方法一样5.高次模式:模式数改为 3，频率为 100Hz。（1）内部电场：（2）内部磁场：（3）内部功率随频率变化的传输情况：截止频率为 0Hz，故截止模式我没有仿真。三、实验总结第一次使用 HFSS 这个软件，我从对这个软件毫无概念。起初有许多问题都不会，于是下载了一个 HFSS 使用手册，看了大半天，又拿着部分问题去请教同学和学长，终于基本上掌握了同轴线的仿真。由于时间的限制和参考资料的局限，该实验还是存在一些不会的地方，比如传输功率。总之，经过 2 天的努力，我基本掌握了 HFSS 软件同轴线的仿真实验。
