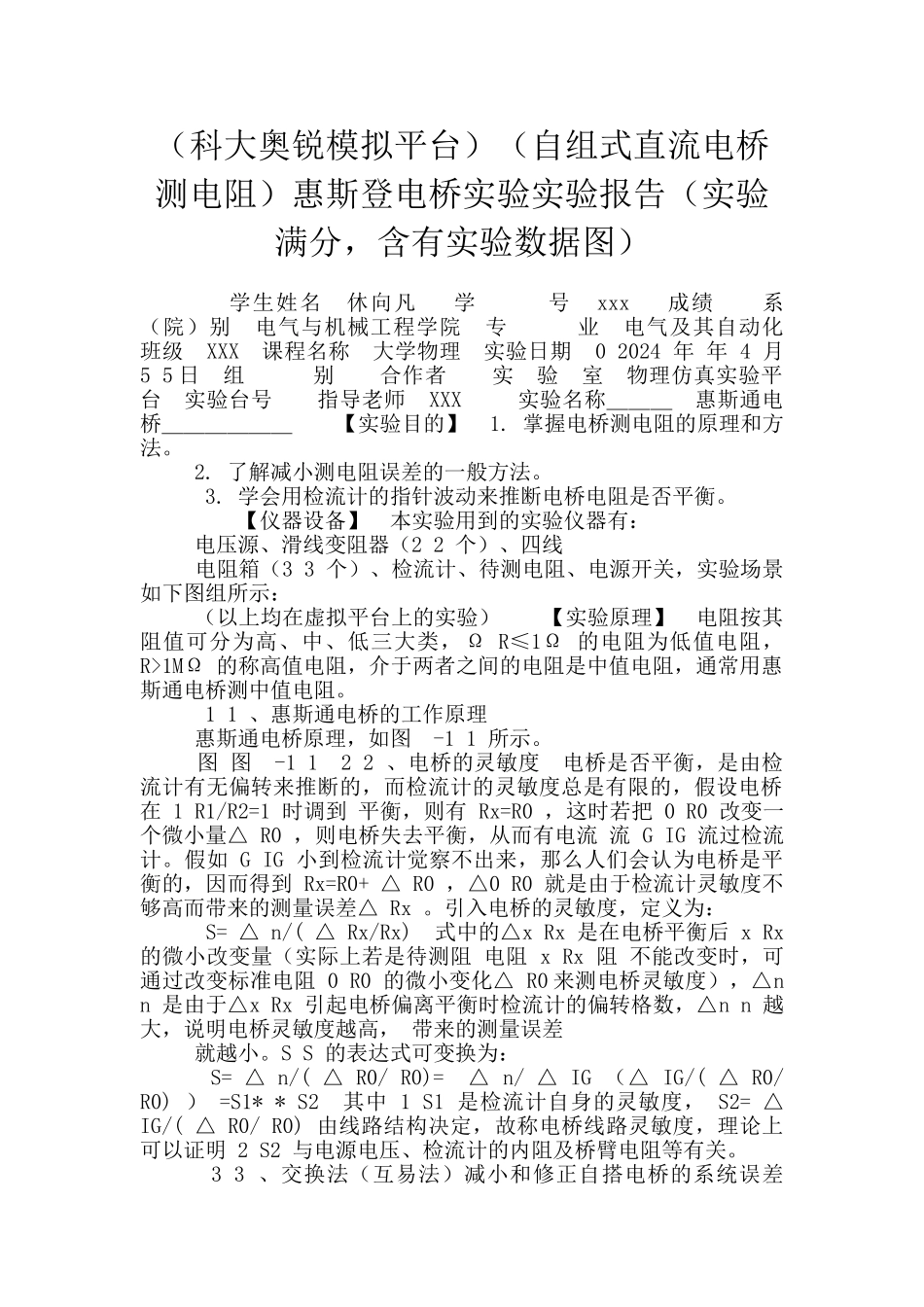

惠斯登电桥实验实验报告(实验满分

（科大奥锐模拟平台）（自组式直流电桥测电阻）惠斯登电桥实验实验报告（实验满分，含有实验数据图） 学生姓名 休向凡 学 号 xxx 成绩 系（院）别 电气与机械工程学院 专 业 电气及其自动化 班级 XXX 课程名称 大学物理 实验日期 0 2024 年 年 4 月 5 5 日 组 别 合作者 实 验 室 物理仿真实验平台 实验台号 指导老师 XXX 实验名称＿＿＿ 惠斯通电桥＿＿＿＿＿＿ 【实验目的】 1. 掌握电桥测电阻的原理和方法。 2. 了解减小测电阻误差的一般方法。 3. 学会用检流计的指针波动来推断电桥电阻是否平衡。 【仪器设备】 本实验用到的实验仪器有： 电压源、滑线变阻器（2 2 个）、四线 电阻箱（3 3 个）、检流计、待测电阻、电源开关，实验场景如下图组所示： （以上均在虚拟平台上的实验） 【实验原理】 电阻按其阻值可分为高、中、低三大类，Ω R≤1Ω 的电阻为低值电阻， R>1MΩ 的称高值电阻，介于两者之间的电阻是中值电阻，通常用惠斯通电桥测中值电阻。 1 1 、惠斯通电桥的工作原理 惠斯通电桥原理，如图 -1 1 所示。 图 图 -1 1 2 2 、电桥的灵敏度 电桥是否平衡，是由检流计有无偏转来推断的，而检流计的灵敏度总是有限的，假设电桥在 1 R1/R2=1 时调到 平衡，则有 Rx=R0 ，这时若把 0 R0 改变一个微小量△ R0 ，则电桥失去平衡，从而有电流 流 G IG 流过检流计。假如 G IG 小到检流计觉察不出来，那么人们会认为电桥是平衡的，因而得到 Rx=R0+ △ R0 ，△0 R0 就是由于检流计灵敏度不够高而带来的测量误差△ Rx 。引入电桥的灵敏度，定义为： S= △ n/( △ Rx/Rx) 式中的△x Rx 是在电桥平衡后 x Rx 的微小改变量（实际上若是待测阻 电阻 x Rx 阻 不能改变时，可通过改变标准电阻 0 R0 的微小变化△ R0 来测电桥灵敏度），△n n 是由于△x Rx 引起电桥偏离平衡时检流计的偏转格数，△n n 越大，说明电桥灵敏度越高， 带来的测量误差 就越小。S S 的表达式可变换为： S= △ n/( △ R0/ R0)= △ n/ △ IG （△ IG/( △ R0/ R0) ） =S1* * S2 其中 1 S1 是检流计自身的灵敏度， S2= △ IG/( △ R0/ R0) 由线路结构决定，故称电桥线路灵敏度，理论上可以证明 2 S2 与电源电压、检流计的内阻及桥臂电阻等有关。 3 3 、交换法（互易法）减小和修正自搭电桥的系统误差 ...
