仪表调试设备精度的选择

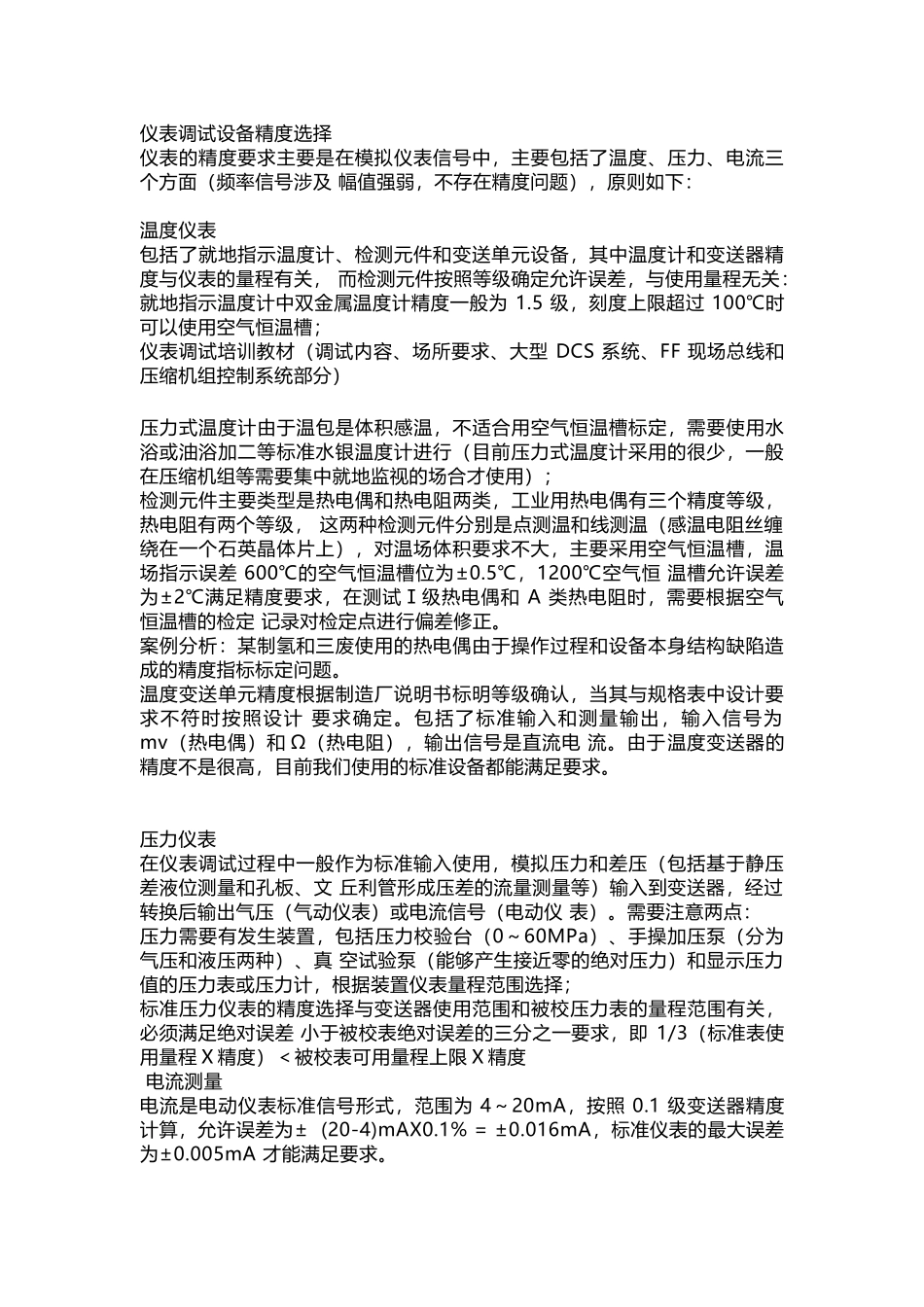

仪表调试设备精度的选择_第1页
1/2

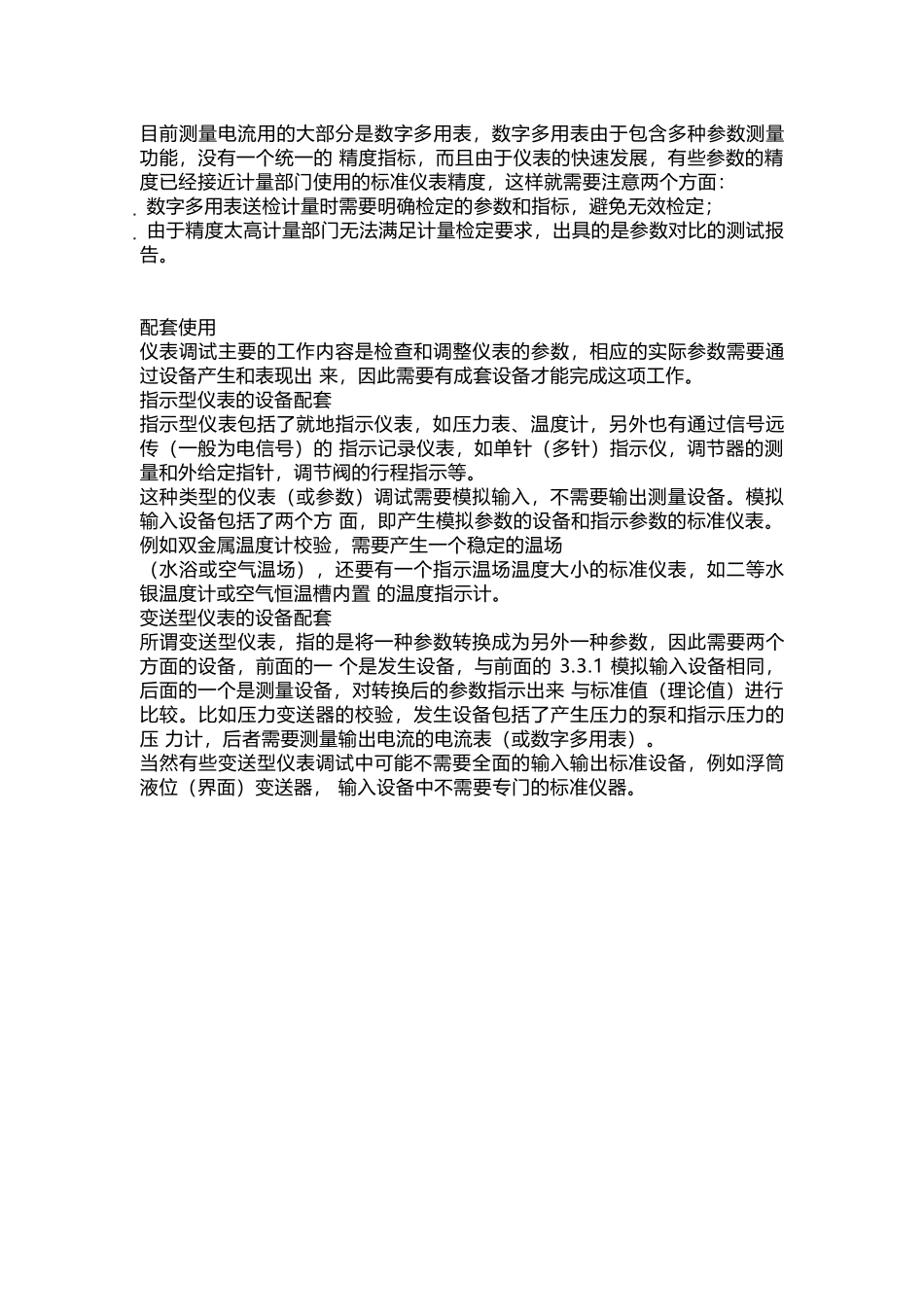

仪表调试设备精度的选择_第2页
2/2
仪表调试设备精度选择仪表的精度要求主要是在模拟仪表信号中,主要包括了温度、压力、电流三个方面(频率信号涉及 幅值强弱,不存在精度问题),原则如下:温度仪表包括了就地指示温度计、检测元件和变送单元设备,其中温度计和变送器精度与仪表的量程有关, 而检测元件按照等级确定允许误差,与使用量程无关:就地指示温度计中双金属温度计精度一般为 1.5 级,刻度上限超过 100℃时可以使用空气恒温槽;仪表调试培训教材(调试内容、场所要求、大型 DCS 系统、FF 现场总线和压缩机组控制系统部分)压力式温度计由于温包是体积感温,不适合用空气恒温槽标定,需要使用水浴或油浴加二等标准水银温度计进行(目前压力式温度计采用的很少,一般在压缩机组等需要集中就地监视的场合才使用);检测元件主要类型是热电偶和热电阻两类,工业用热电偶有三个精度等级,热电阻有两个等级, 这两种检测元件分别是点测温和线测温(感温电阻丝缠绕在一个石英晶体片上),对温场体积要求不大,主要采用空气恒温槽,温场指示误差 600℃的空气恒温槽位为±0.5℃,1200℃空气恒 温槽允许误差为±2℃满足精度要求,在测试Ⅰ级热电偶和 A 类热电阻时,需要根据空气恒温槽的检定 记录对检定点进行偏差修正。案例分析:某制氢和三废使用的热电偶由于操作过程和设备本身结构缺陷造成的精度指标标定问题。温度变送单元精度根据制造厂说明书标明等级确认,当其与规格表中设计要求不符时按照设计 要求确定。包括了标准输入和测量输出,输入信号为 mv(热电偶)和 Ω(热电阻),输出信号是直流电 流。由于温度变送器的精度不是很高,目前我们使用的标准设备都能满足要求。压力仪表在仪表调试过程中一般作为标准输入使用,模拟压力和差压(包括基于静压差液位测量和孔板、文 丘利管形成压差的流量测量等)输入到变送器,经过转换后输出气压(气动仪表)或电流信号(电动仪 表)。需要注意两点:压力需要有发生装置,包括压力校验台(0~60MPa)、手操加压泵(分为气压和液压两种)、真 空试验泵(能够产生接近零的绝对压力)和显示压力值的压力表或压力计,根据装置仪表量程范围选择;标准压力仪表的精度选择与变送器使用范围和被校压力表的量程范围有关,必须满足绝对误差 小于被校表绝对误差的三分之一要求,即 1/3(标准表使用量程 Χ 精度)<被校表可用量程上限 Χ 精度 电流测量电流是电动仪表标准信号形式,范围为 4~20mA,按照 0.1 ...
