空调及通风系统施工方案VIP专享

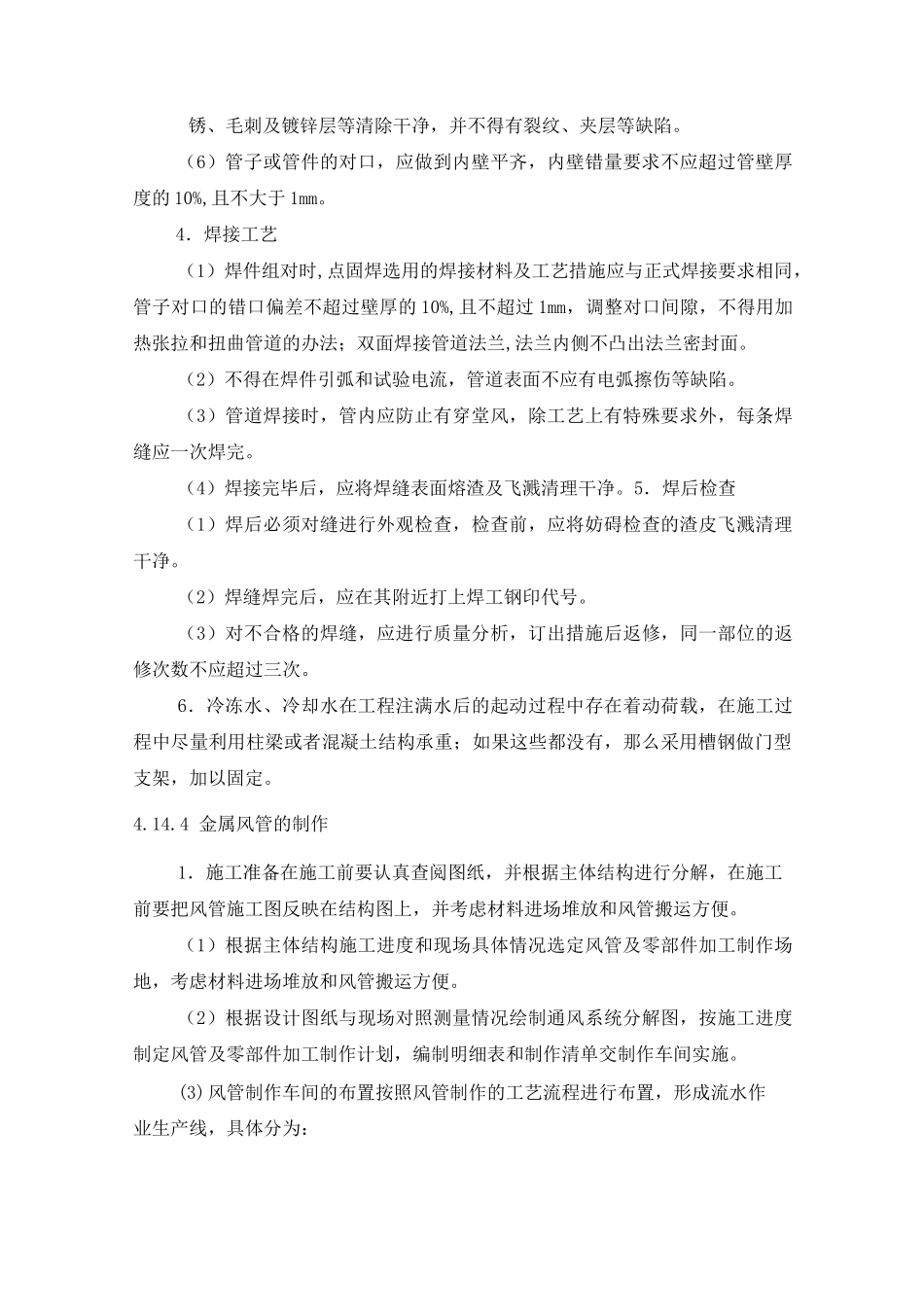

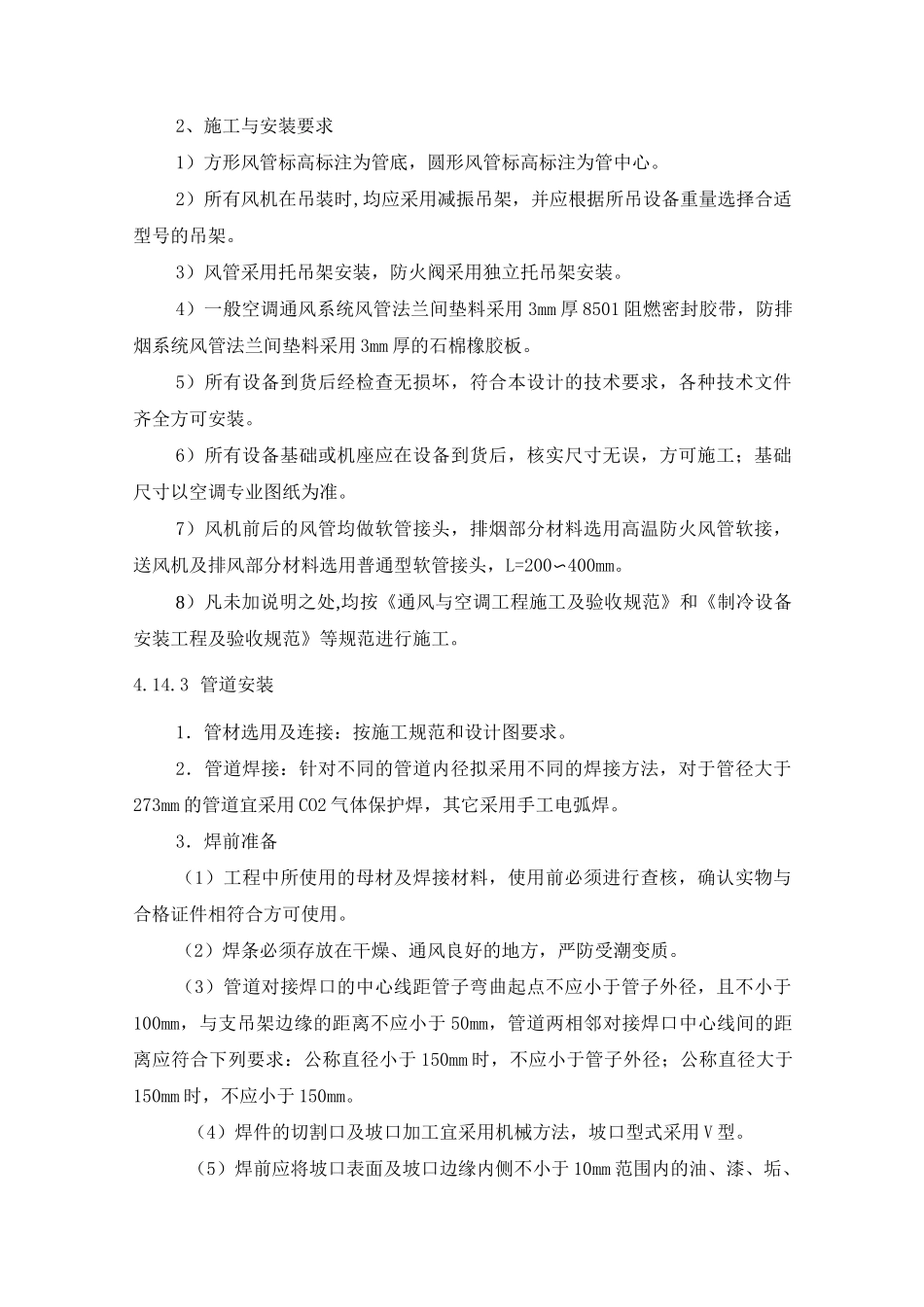

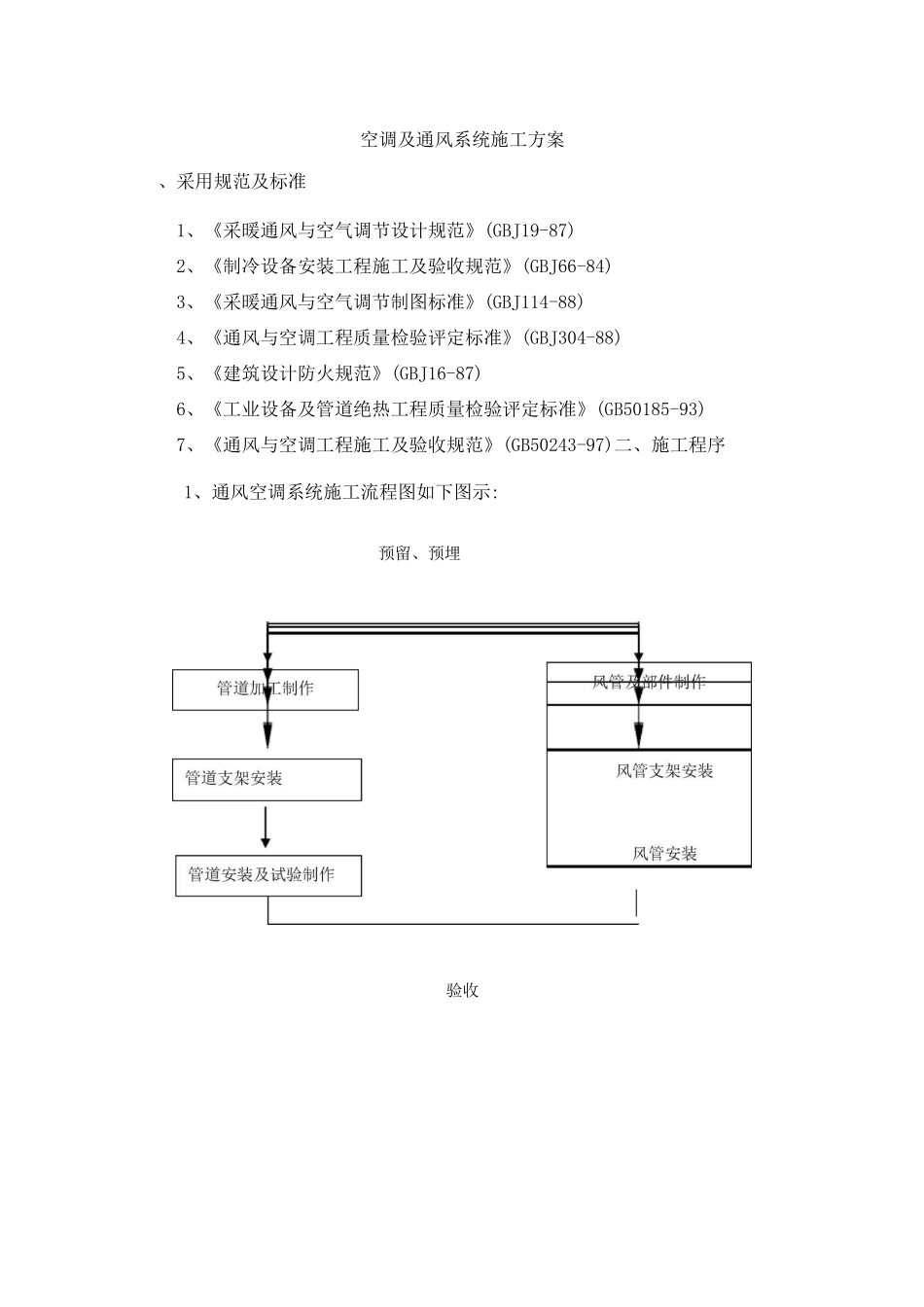

空调及通风系统施工方案、采用规范及标准1、《采暖通风与空气调节设计规范》(GBJ19-87)2、《制冷设备安装工程施工及验收规范》(GBJ66-84)3、《采暖通风与空气调节制图标准》(GBJ114-88)4、《通风与空调工程质量检验评定标准》(GBJ304-88)5、《建筑设计防火规范》(GBJ16-87)6、《工业设备及管道绝热工程质量检验评定标准》(GB50185-93)7、《通风与空调工程施工及验收规范》(GB50243-97)二、施工程序1、通风空调系统施工流程图如下图示:预留、预埋验收2、施工与安装要求1）方形风管标高标注为管底，圆形风管标高标注为管中心。2）所有风机在吊装时,均应采用减振吊架，并应根据所吊设备重量选择合适型号的吊架。3）风管采用托吊架安装，防火阀采用独立托吊架安装。4）一般空调通风系统风管法兰间垫料采用 3mm 厚 8501 阻燃密封胶带，防排烟系统风管法兰间垫料采用 3mm 厚的石棉橡胶板。5）所有设备到货后经检查无损坏，符合本设计的技术要求，各种技术文件齐全方可安装。6）所有设备基础或机座应在设备到货后，核实尺寸无误，方可施工；基础尺寸以空调专业图纸为准。7）风机前后的风管均做软管接头，排烟部分材料选用高温防火风管软接，送风机及排风部分材料选用普通型软管接头，L=200〜400mm。8）凡未加说明之处,均按《通风与空调工程施工及验收规范》和《制冷设备安装工程及验收规范》等规范进行施工。4.14.3 管道安装1．管材选用及连接：按施工规范和设计图要求。2．管道焊接：针对不同的管道内径拟采用不同的焊接方法，对于管径大于273mm 的管道宜采用 CO2 气体保护焊，其它采用手工电弧焊。3．焊前准备（1）工程中所使用的母材及焊接材料，使用前必须进行查核，确认实物与合格证件相符合方可使用。（2）焊条必须存放在干燥、通风良好的地方，严防受潮变质。（3）管道对接焊口的中心线距管子弯曲起点不应小于管子外径，且不小于100mm，与支吊架边缘的距离不应小于 50mm，管道两相邻对接焊口中心线间的距离应符合下列要求：公称直径小于 150mm 时，不应小于管子外径；公称直径大于150mm 时，不应小于 150mm。（4）焊件的切割口及坡口加工宜采用机械方法，坡口型式采用 V 型。（5）焊前应将坡口表面及坡口边缘内侧不小于 10mm 范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，并不得有裂纹、夹层等缺陷。（6）管子或管件的对口，应做到内壁平齐，内壁错量要求不应超过管壁厚度的 10%,且不大于 1mm。4．焊接工艺（1）焊件组对...
