电气设备安装施工方案

电气设备安装施工方案_第1页
1/9
电气设备安装施工方案_第2页
2/9

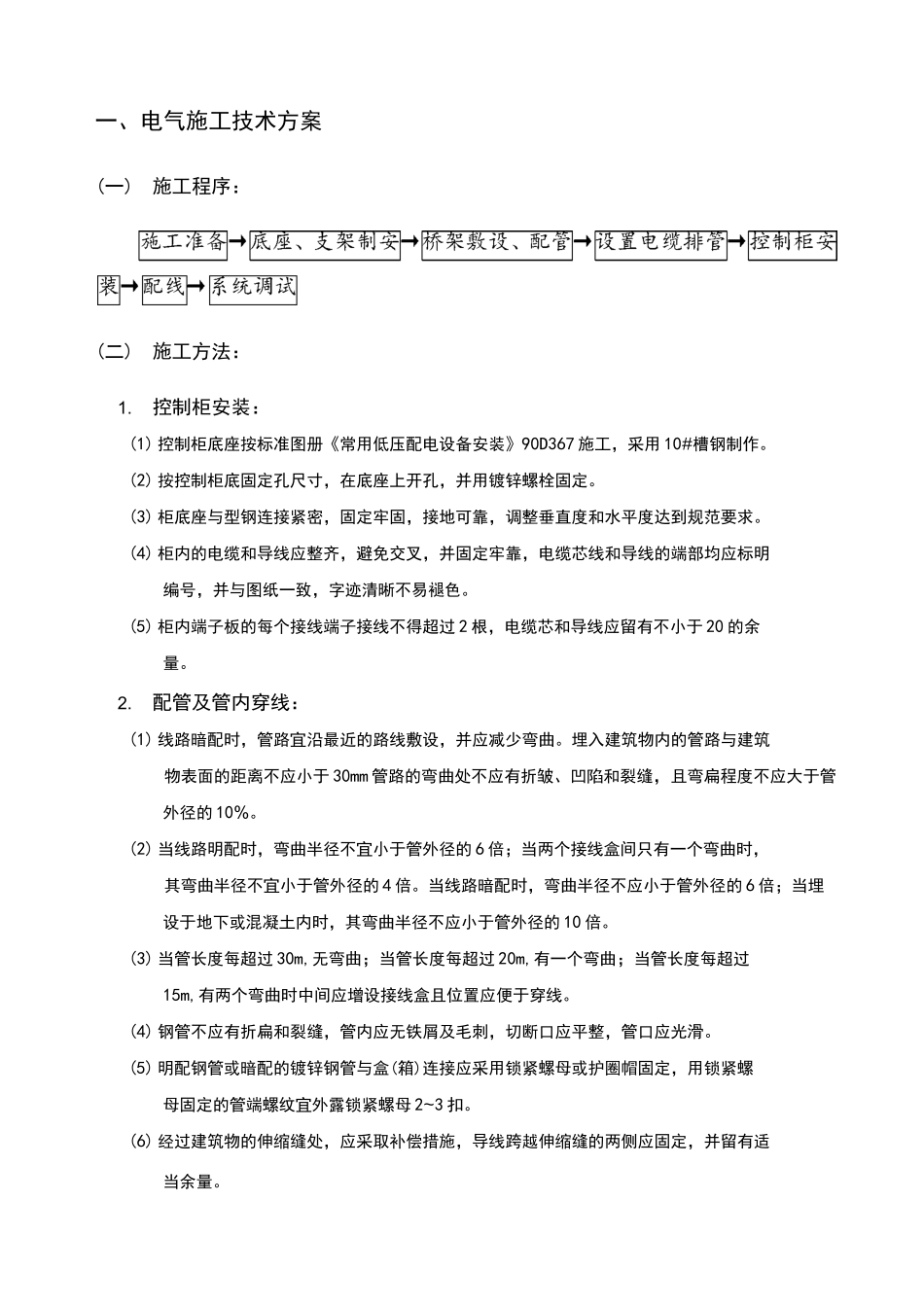

电气设备安装施工方案_第3页
3/9
1一)施工二)施1三)电气工程主要施工方法及要求21.支架制安22.电气配管穿线23.电缆桥架和金属线槽安装-34.电一、电施工技术方案1.控制柜安装2.配1管及管内穿线735.盘柜安装--56.电气接地系统5二、设备加电方案6(一)准备阶段--6(二)加电阶段--6三、设备空负荷调试方案--7(一)准备阶段--7(二)调试阶段--7(三)空负荷运转阶段一、电气施工技术方案(一)施工程序:(二)施工方法:1.控制柜安装:(1) 控制柜底座按标准图册《常用低压配电设备安装》90D367 施工,采用 10#槽钢制作。(2) 按控制柜底固定孔尺寸,在底座上开孔,并用镀锌螺栓固定。(3) 柜底座与型钢连接紧密,固定牢固,接地可靠,调整垂直度和水平度达到规范要求。(4) 柜内的电缆和导线应整齐,避免交叉,并固定牢靠,电缆芯线和导线的端部均应标明编号,并与图纸一致,字迹清晰不易褪色。(5) 柜内端子板的每个接线端子接线不得超过 2 根,电缆芯和导线应留有不小于 20 的余量。2.配管及管内穿线:(1) 线路暗配时,管路宜沿最近的路线敷设,并应减少弯曲。埋入建筑物内的管路与建筑物表面的距离不应小于 30mm 管路的弯曲处不应有折皱、凹陷和裂缝,且弯扁程度不应大于管外径的 10%。(2) 当线路明配时,弯曲半径不宜小于管外径的 6 倍;当两个接线盒间只有一个弯曲时,其弯曲半径不宜小于管外径的 4 倍。当线路暗配时,弯曲半径不应小于管外径的 6 倍;当埋设于地下或混凝土内时,其弯曲半径不应小于管外径的 10 倍。(3) 当管长度每超过 30m,无弯曲;当管长度每超过 20m,有一个弯曲;当管长度每超过15m,有两个弯曲时中间应增设接线盒且位置应便于穿线。(4) 钢管不应有折扁和裂缝,管内应无铁屑及毛刺,切断口应平整,管口应光滑。(5) 明配钢管或暗配的镀锌钢管与盒(箱)连接应采用锁紧螺母或护圈帽固定,用锁紧螺母固定的管端螺纹宜外露锁紧螺母 2~3 扣。(6) 经过建筑物的伸缩缝处,应采取补偿措施,导线跨越伸缩缝的两侧应固定,并留有适当余量。(7) 在管内穿线应在土建抹灰及地面工程结束后进行,在穿线前应将管内的积水及杂物清除干净。(8)导线在管内不应有接头或扭结,导线的接头应在接线盒内焊接或用端子连接。(9) 导线敷设后应对每回路的导线用 500V 的兆欧表测量绝缘电阻,其对地绝缘电阻值不小于20MQ。(三) 电气工程主要施工方法及要求1.支架制安(1) 支架应采用角钢或槽钢制作。根据实际情况采用“一”型、“L”型等;支架的加工制作...
