DTL带式输送机设计说明书

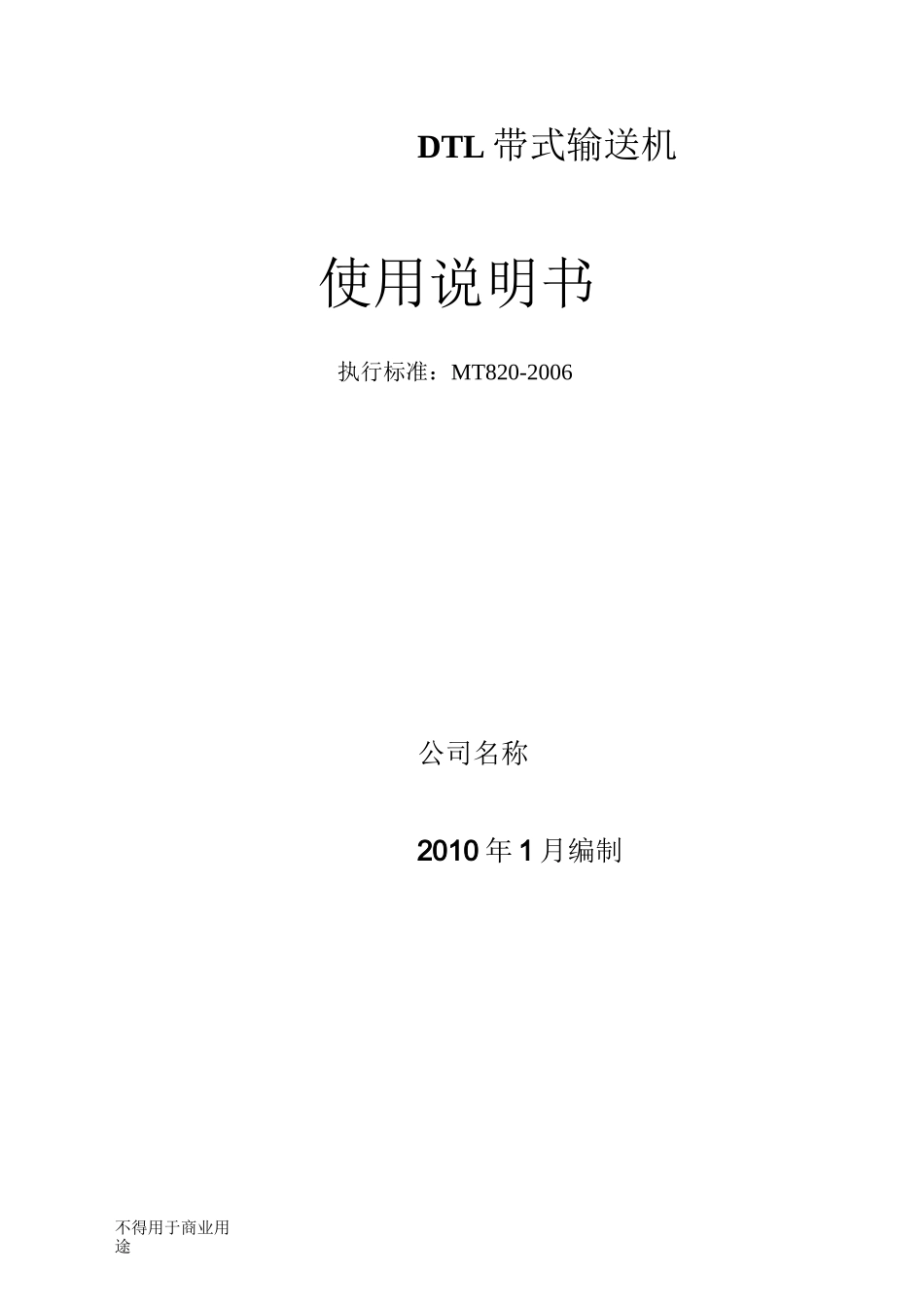

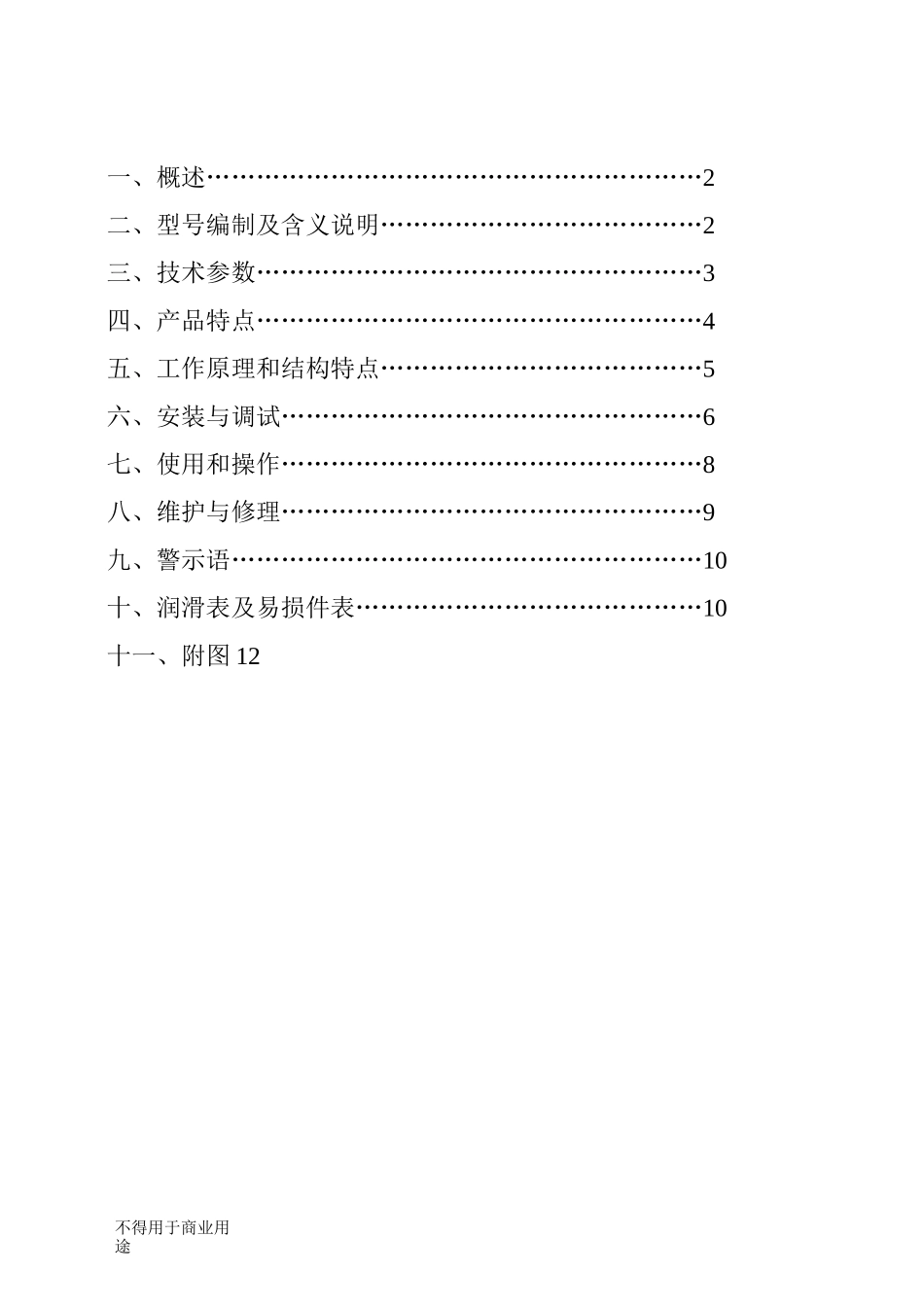

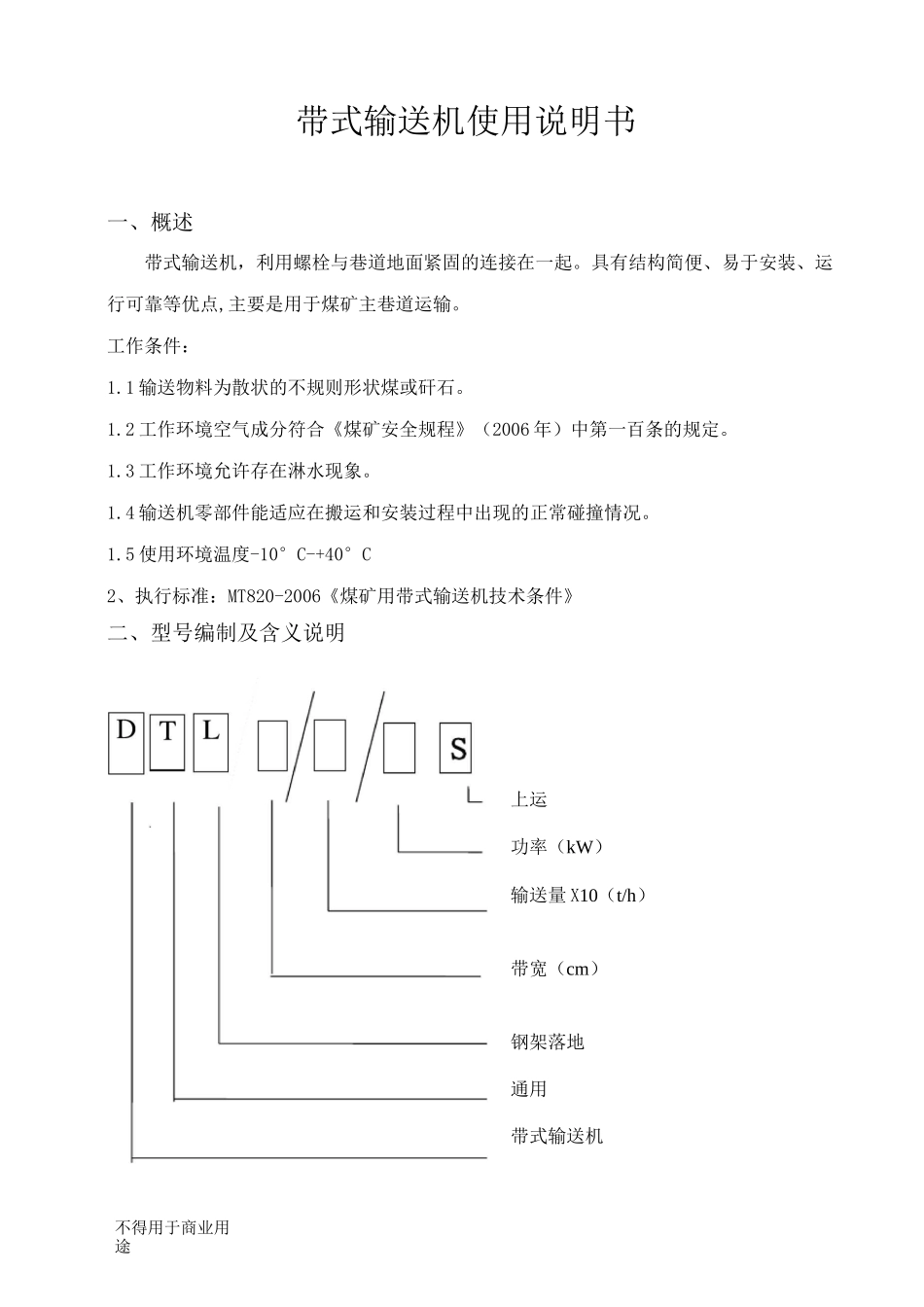

不得用于商业用途DTL 带式输送机使用说明书执行标准：MT820-2006公司名称2010 年 1 月编制不得用于商业用途一、概述……………………………………………………2二、型号编制及含义说明…………………………………2三、技术参数………………………………………………3四、产品特点………………………………………………4五、工作原理和结构特点…………………………………5六、安装与调试……………………………………………6七、使用和操作……………………………………………8八、维护与修理……………………………………………9九、警示语…………………………………………………10十、润滑表及易损件表……………………………………10十一、附图 12不得用于商业用途带式输送机使用说明书一、概述带式输送机，利用螺栓与巷道地面紧固的连接在一起。具有结构简便、易于安装、运行可靠等优点,主要是用于煤矿主巷道运输。工作条件：1.1 输送物料为散状的不规则形状煤或矸石。1.2 工作环境空气成分符合《煤矿安全规程》（2006 年）中第一百条的规定。1.3 工作环境允许存在淋水现象。1.4 输送机零部件能适应在搬运和安装过程中出现的正常碰撞情况。1.5 使用环境温度-10°C-+40°C2、执行标准：MT820-2006《煤矿用带式输送机技术条件》二、型号编制及含义说明上运功率（kW）输送量 X10（t/h）带宽（cm）钢架落地通用带式输送机不得用于商业用途三、技术参数产品名称及型号带式输送机DTL120/180/3X355带式输送机DTL120/120/2X315带式输送机DTL120/150/2X250带宽(mm)120012001200输送量(t/h)180012001500输送长度(m)190019001600胶带速度(m/s)4.03.153.15倾角(°)000〜1阻燃输送带规格ST/S2000ST/S20002000S传动滚筒直径(mm)©10241024©1000改向滚筒直径(mm)©1024/©824/©520©1024/©824/©520©1000/©800/©630托车昆直径(mm)©133©133©133上托辊间距(m)1.51.51.5下托辊间距(m)3.03.03.0减速器型号H3SH12H3SH12B3SH11减速器速比202525电机型号YB2-400S-4YB2-355L2-4YBK2-355M2-4电机功率(kW)355315250电机电压660/1140660/1140660/1140偶合器型号无无无张紧方式液压自动张紧绞车液压自动张紧绞车液压自动张紧绞车拉紧行程18m18m4.8m全机总重(kg)291211283998205374不得用于商业用途产品名称及型号带式输送机DTC100/50/500带式输送机DTL100/63/2X250S带式输送机DTL100/40/2X200S带宽(mm)100010001000输送量(t/h)500630400输送长度(m)5...
